從市場需求來看芯片節能降碳設計方向

芯片是現代工業產品的核心和靈魂，小到耳機手機，大到飛機火箭等，都離不開芯片。其中最常見的就是消費類芯片和汽車類芯片，此外還有應用于數據中心、工業、軍工和國防等領域的芯片。

目前在國內，尤其是華南地區，消費類電子，包括物聯網芯片、穿戴式芯片的發展非常快。這類終端的下一代產品趨勢，首先是低功耗，因?yàn)樗鼈兊碾姵卦O(shè)備大多都是要保證較長的續航時間。其次就是降低成本。消費類電子市場競爭非常激烈，幾乎所有的公司都在持續不斷地去做成本降低。

而在智能監控這種需要進行邊緣計算的應用領域，需要提高算力去做AI計算，實現人、物品的識別功能，芯片也演變的越發復雜。汽車ADAS芯片同樣如此，很多應用的的算力高達數百T，比如雷達識別或者是特斯拉的視覺識別，對芯片性能的要求都是越來越高的。那么隨之制程也一定是越來越先進的，可能會趕超手機、電腦、服務器等應用。

華邦電子大陸區產品營銷處處長朱迪在接受EETOP采訪時表示：“降低成本，不一定要采取犧牲產品性能的方式，制程降低同樣可以有效降低成本，比如說從40nm，降到28nm、22nm，甚至到1X nm。其實汽車，尤其是現在的EV造車新勢力，對于ADAS或者智能座艙的要求都非常高，芯片性能也越來越強。因此，制程一定同步發展，甚至可能會選擇最先進的制程去做。”

除了制程之外，車機系統同樣需要考慮功耗問題。在過去，大家都沒有想到在汽車里面會需要搭載幾百瓦的芯片，如今這些高性能芯片對整個系統的散熱、整體功耗，以及外圍器件和存儲芯片的影響，都需要重新考慮。

“芯片的集成化將是主流的發展趨勢，這也是內存廠商和主芯片廠商合作逐漸增多的領域。”多芯片合封技術同樣是減少封裝面積、減少能源消耗、降低客戶成本、提升產品性價比方式。朱迪分享說，多芯片封裝一方面可以通過降低封裝材料使用，從而實現節能減碳；另一方面也契合現在整個電子產品，尤其是消費類產品的小型化要求。多芯片合封到一起之后，穿戴類或者是物聯網模塊類的產品尺寸都可以很小。單芯片，把里面的存儲、PA、藍牙等芯片都合封在一起，可以有效降低整體的成本，并且尺寸也更加輕薄短小。

據介紹，華邦目前就在和主芯片廠商合作進行SiP（多芯片合封技術）的開發，提供KGD產品跟客戶的主芯片一起封裝，在華邦進行測試，免去單獨的封測環節。朱迪指出：“目前，節能減碳是全世界各國的共同趨勢。華邦主要從兩個方面來實現節能減碳的目標：首先是在產品設計時就實現低功耗，減少終端產品的能源消耗；其次，在產品制造過程中，通過先進工藝減少碳排放，同時工廠做好節能減排和水資源回收等。”

從具體產品設計看華邦的降耗思路

GP-Boost DRAM

目前，華邦專注于GP-Boost DRAM產品的研發及推廣，GP-Boost DRAM意為Green Power Boost-DRAM，也就是低功耗的DRAM。相比過去幾年在業內用得較多的標準型DRAM產品，例如SDRAM、DDR1、DDR2等，華邦的Green Power產品運行功耗會比常規產品低10%左右，待機功耗更是顯著降低，可以比常規的SDRAM產品低60%到70%。同時性能也同樣出眾，GP-Boost DRAM的帶寬較傳統產品也有增加，如此一來就可以滿足更多像邊緣計算這種對算力有要求的應用場景。

除了產品本身的低功耗特性之外，產品封裝上所用的化學原材料用量也與能源消耗息息相關。朱迪說：“華邦的每一顆芯片的外部都有厚厚的一層塑膠保護層，如果我們把封裝做小就會減少化學物品的消耗。”據介紹，華邦最新推出的100BGA LPDDR4/4X就是一個在封裝層面降低消耗的經典產品。相對于傳統的200BGA，100BGA的封裝，其體積縮小了一半左右，節約了整體材料成本，也減少在PCB的占用空間。

HYPERRAM

HYPERRAM產品具備超低功耗特性，運行功耗遠低于同容量的CellularRAM和SDRAM，同時通過特有的混合睡眠模式（Hybrid Sleep Mode），HYPERRAM功耗可進一步降低。此外，HYPERRAM大多采用24BGA、 WLCSP這類沒有外部塑料的封裝，比傳統的LPDDR產品封裝還要都小很多，可以節約PCB面積、降低成本，同時降低消耗。

除了24BGA封裝以外，WLCSP跟KGD封裝非常小，可以算是“免封裝”產品，相應的功耗也比較低。低功耗帶來的另一個好處就是可使客戶的產品功耗降低、提升產品續航能力，從而提升客戶產品的競爭力。對于需要電池供電的產品來說，還能減少電池的消耗，有助于減小電池生產和回收的環境污染等。

1.2V NOR Flash

低電壓也是華邦所努力的方向之一。以NOR Flash 而言，目前的主流電壓是3.3V，而可穿戴設備以及其他低功耗的應用，主流電壓會達到到1.8V。華邦是全球第一家推出1.2V NOR Flash的廠家，并于2020年實現量產，目前已經有海外的大客戶在批量生產采用1.2V NOR Flash的產品。

1.2V NOR Flash有以下好處：

• 可以同步配合主芯片廠商的制程的演進。因?yàn)橹瞥淘酵挛⒖s，產品電壓會持續下降，需要的I/O電壓也持續下降，采用1.2V產品就可以很好地匹配，無需使用電平轉換器即可直接和SoC連接，從而降低BOM成本和PCB占用空間。

• 可以有效降低功耗。此外從 1.8V 電壓降至 1.2V，產品本身在運行上會降低50%的功耗，待機功耗也會減少33%，電池壽命、續航能力有大幅的增加，對于整機產品的功耗會有非常顯著的改善。

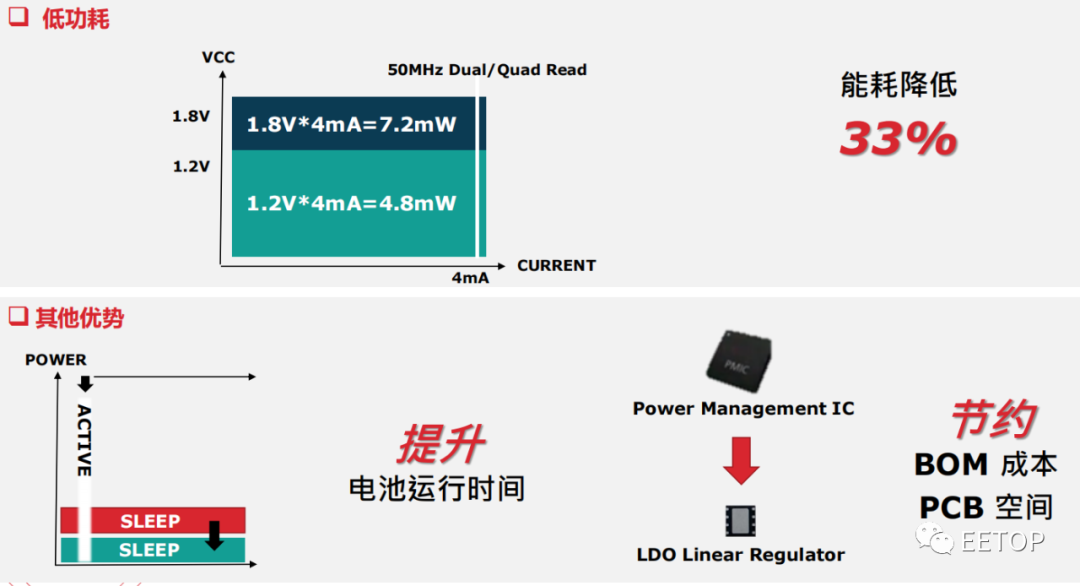

相比傳統 1.8V，1.2V 接口具有顯著優勢

朱迪總結說：“華邦當前的NOR Flash產品容量涵蓋2Mb～2 GB、電壓范圍是1.2V～3V，且都通過AECQ100認證。雖然大容量NOR Flash的成本相對較高，但由于其高可靠性和高穩定性的特點，非常適合汽車的應用。同時華邦的產品目前也得到了國內一線汽車廠商的認證，并且已經有相關項目正在進行。”

從制作工藝角度實現節能減碳

在產品之外，華邦在制作工藝上也有積極探索。比如低溫焊接 (Low Temperature Soldering，LTS) 制程，朱迪介紹說：“在存儲行業，華邦很早就開始進行LTS制程的研發，推出配合低溫焊接制程 (~190C)的閃存產品。”

其實，低溫焊接最早是由英特爾于2017年開始提出的。過去，出于環保的考慮，將原有的鉛焊轉變成無鉛焊接，但付出的代價則是焊接溫度從常規的210℃、220℃上升到260℃，近40℃的溫度升高對能源消耗是巨大的。 所以2017年英特爾主導研發了低溫焊接的技術，最先在電腦和平板產品開始使用。

低溫焊接技術的核心是焊接材料、芯片本身的需求以及低溫焊接錫膏，好處就是溫度可以從260℃降到190℃，能源消耗、碳排放都有顯著減少。根據計算結果，將 SMT 溫度從無鉛制程的 220~260C 降到低溫焊接制程的190℃，每 條 SMT 生產線的二氧化碳排放量一年可以減少 57 公噸，對于碳排放減量幫助非常明顯。

除了節能減碳以外，對于有插件式組件的 PCB，因?yàn)椴寮浇M件可以承受低溫焊接制程的溫度，SMT 就可以一次將所有組件組裝到 PCB上，大幅簡化及縮短 SMT 流程。而且隨著焊接溫度下降，芯片及 PCB 還可以選較低成本的低溫材料，對于 SMT 生產成本幫助很大，根據統計 SMT 整體每年約可減少 40% 成本開銷。

如何實現自身發展和環境保護之間的平衡，對于所有行業都是非常關鍵的。不過，要實現ESG和減碳目標帶來的成本上升一定會降低產品的價格競爭力。現在整個行業，尤其是消費類電子行業的競爭非常激烈，并不是每個公司都愿意去犧牲價格優勢，投入資金去做環保，所以這是一個相當大的挑戰。朱迪表示：“華邦一直在研究更先進的技術，在不增加成本的前提下實現節能減碳。”
