imec 推出虛擬晶圓廠，免費用
2023-11-16 12:01:44 EETOP比利時微電子研究中心宣布推出免費使用版虛擬晶圓廠 imec.netzero 模擬平臺，該工具提供了一種量化芯片制造業環境影響的視角，提供學界、政策制定者及設計人員具有價值的洞見。透過此次發布的免費版網頁應用，imec旨在跨出半導體供應鏈，協助產業降低其所帶來的環境影響。
Imec表示，半導體制造是一套復雜的流程，伴隨多種環境影響，從消耗大量能源、使用稀有材料到排放溫室氣體。業界考慮到這塊市場的成長，以及巴黎協定為氣候變遷訂定的目標，正在努力優化制程步驟。然而，測定并減緩具備較大環境影響的制程或技術需要大量的數據。這正是imec永續半導體技術與系統（Sustainable Semiconductor Technologies and Systems;SSTS）研究計劃正在處理的問題。該計劃是一項關乎整個半導體生態系統的合作框架。除了從電子產品的終端用戶、晶圓廠、代工晶圓廠到材料及設備制造商，也攜手學界及政府單位。

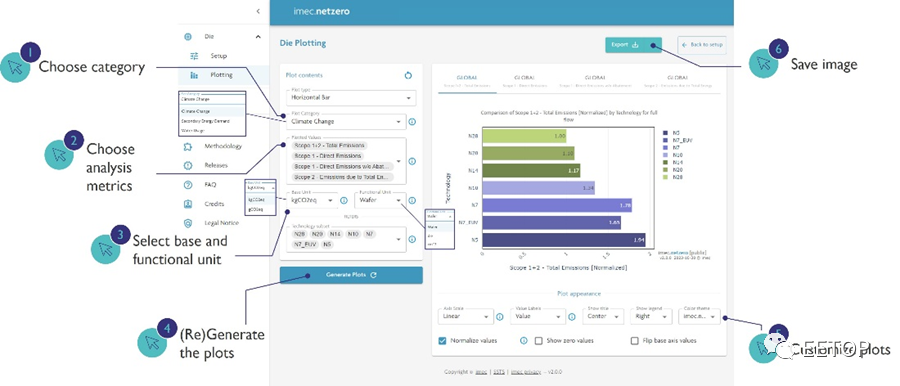

為了正確量化芯片制造所帶來的環境影響，imec開發了一款取名 imec.netzero 模擬平臺的虛擬晶圓廠。該網頁應用運用從自家晶圓廠取得的資料，藉由這些資料與從設備、材料及晶圓廠合作伙伴那邊取得的資料不斷地進行基準測試，包含像是亞東工業氣體 （Air Liquide）、 應用材料 （Applied Materials）、ASM、ASML、愛德華 （Edwards）、日本 KURITA、科林研發 （Lam Research）、日本 SCREEN、 Tokyo Electron、格羅方德 （GlobalFoundries）、三星電子 （Samsung Electronics） 和臺積電 （TSMC）。這款虛擬晶圓廠采用生命周期評估（Life-Cycle Assessment）的研究方法，搜集并分析芯片制程在每個步驟所用的能源、材料、化學品、氣體及其它資源。
合作伙伴可以獲取 imec.netzero 模擬平臺的專用版軟件應用，它能詳細地量化分析當前及未來芯片技術所帶來的隱含排放和其它環境影響，導出實際行動。
imec計劃趁現在觸及更多的用戶，公開版imec.netzero模擬平臺提供與專用版相同的晶圓廠模型和制程數據庫。雖然這款網頁應用的功能有限，例如僅適用于現行技術及溫室氣體盤查議定書 （GHG Protocol） 的范疇一 （Scope 1） 和范疇二 （Scope 2），但它能提供獨到的數據見解，否則大眾無從獲得這些信息。舉例來說，該應用可以根據不同的制造地點，可視化呈現多項 （28納米以下） 邏輯及內存技術的氣候變遷 （二氧化碳排放）、用電量或總用水量。
Imec 研究計劃組長 Cédric Rolin 解釋，我們的目標是跨出半導體供應鏈和我們的永續半導體技術與系統 （SSTS） 研究計劃，提供有關芯片制造業環境影響的高品質透明數據。我們開發的工具超越了目前現有的研究，提供價值給那些探索產業影響力數據（industry impact data）的產品設計員、環境研究員和政策制定者。
