且用且珍惜- 淺說DFT 工程師三大法寶的使用
2015-06-24 17:37:09 N眾所周知，芯片主要由三大部分構成.

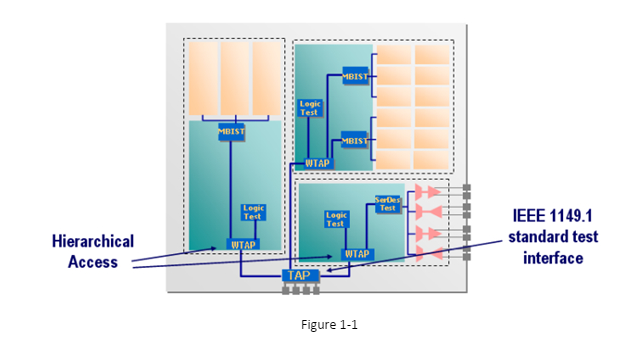

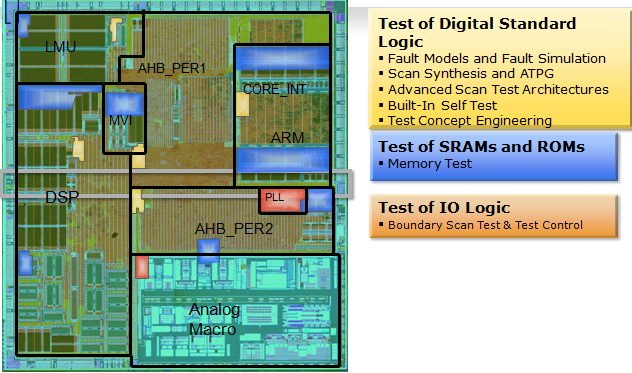

芯片示例-可見下圖
1 與電路板和其他芯片的接口-IO pad
2 存放程序的空間-ram和rom
3 搭建邏輯電路的基本組件 –標準邏輯單元
我們DFT工程師所有的工作的目的只有一個-設計和插入數字電路，測試整個芯片的制造質量，篩選出沒有制造缺陷的芯片。
針對芯片的三大部分，我們DFT工程師手里有三大法寶
BSCAN技術-- 測試IO pad，主要實現工具是Mentor-BSDArchit,sysnopsy-BSD Compiler
MBIST技術-- 測試mem, 主要實現工具是Mentor的MBISTArchitect 和 Tessent mbist
ATPG 技術-- 測試std-logic, 主要實現工具是：產生ATPG使用Mentor的 TestKompress 和synopsys TetraMAX；插入scan chain主要使用synopsys 的DFT compiler
以上三類工具licenses較貴，特別是ATPG工具，很多IC公司都只有幾個,經常run case時出現拿不到license的情況,所以大家只能“且用且珍惜”了。
以下對工具的使用原則做一些介紹
ATPG工具
Insert scan:
1. 雖然教科書會介紹很多種DFT DRC,但是在實際設計中95%的工作在修復scan_clk和scan_reset的DRC violation
2. 修復clk/reset violation 的方法主要是用DC插入mux ,目的是使在scan_mode下clk和reset被芯片scan_clk和scan_reset pad控制。 同時，scan_clk和scan_reset pad會用于ATE給芯片施加激勵
3. 插入scan時，DFT Compiler必須修復的DRC violations 類別為D1/D2/D3/D9
4. 做全片級的DFT設計時，需要在scan_in,scan_out,scan_reset,scan_clk的IO pad 的OEN/IE/REN端插入mux,控制pad的輸入和輸出方向
Atpg patterns產生和仿真
1. 所有的模擬模塊，例如PLL,POR等，一般設置為black-box,無法用ATPG測試其內部
2. 芯片clk,power,reset的控制寄存器，一般不會放到scan_chain上，以免在測試時由于寄存器的動作，改變芯片工作狀態
3. 考慮power domain的開關，一般必須保證在scan測試時，所有power domain都打開，每個數字標準單元都能測試到。
4. 如果有模擬的IO pad,一般必須在產生pattern時mask掉，因為他們不是數字的，ATPG工具無法控制它們
5. 業界一般使用DC插入OCC (on chip clocking)模塊，實現at-speed scan測試電路
MBIST工具
目前使用較多的是MBISTArchi,但是Tessent MBIST以后會成為主流。原因是Mentor公司2013年已經宣布MBISTArchi將不再提供技術支持，而且Tessent MBIST技術更為先進。
1. 所有的MBIST設計應該考慮diagnose,加入diagnose電路，方便診斷mem故障，這會在芯片量產時大大提高成品率。
2. 由于ARM與Mentor有合作，Coretex-A9以上的ARM核具有share-bus接口,可以很好支持Tessent Mbist，就能夠實現ARM內核的mem的高速測試和訪問,也提高了ARM CPU的性能。
3. Tessent MBIST會使用JTAP,只占用TCK/TMS/TDO/TDI/TRST五個pad,比MBISTArich使用更少的pad資源
BSCAN 工具
1. 所有的模擬IO,一般無法用bscan來測試，不要加上bscan_cells
2. 所有需要測試的數字pad的OEN/IE/REN 在bscan_mode下，需要插mux來控制
3. 所有需要測試的數字pad的PU/PD 在bscan_mode下，一般需要插mux來控制,保證在bscan_mode下，PU和PD=0,才能使bscan HIGHZ測試仿真通過
4. 所有JTAG的強制要求指令如IDCODE,EXIST必須在bscan電路中實現，特別是BYPASS
那么對DFT工具的使用，Kevin He拋磚引玉，請朋友們暢所欲言。
問題
1) 如何用可測性設計ATPG工具實現at-speed測試？
2) 如何使用BSCAN工具中實現PLL測試？
3) 使用Tessent MBIST實現at-speed測試？
4) BSCAN工具會在pad的那些端口上連上bscan cell?
關于MBIST/SCAN/BSCAN的技術介紹，我們可以參看《數字系統測試和可測試性設計》一書，書中有更為詳細和系統的介紹，該書近期將由機械工業出版社出版
