業界首創：可定制的12位 SAR ADC
2023-03-06 11:10:07 EETOP隨著傳感和數據成為大多數現代電子設備不可或缺的一部分，人們越來越關注模數轉換器(ADC) 的性能。為確保準確可靠的數據采集，ADC 是信號鏈中最重要的組件之一。
有許多不同的 ADC 架構，每種架構都有其獨特的權衡。本周，Agile Analog 宣布推出一款具有可定制功能的新型 12 位 SAR ADC。
經常使用的最流行的 ADC 架構之一是逐次逼近寄存器(SAR) ADC。
在高層次上，SAR ADC 的工作原理是采用二進制搜索算法將輸入電壓與參考值相匹配。SAR ADC 依次使用采樣和保持電路來跟蹤 ADC 的模擬輸入。然后，該采樣輸入連同來自內部 DAC 的輸入被送入比較器，其輸出以二進制增量進行調整，以盡可能接近采樣值。

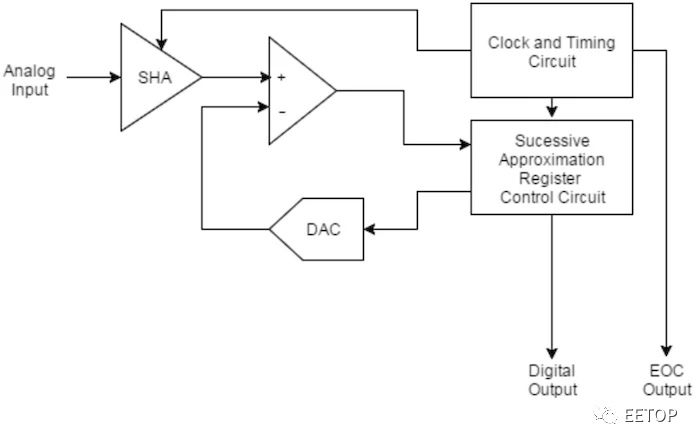

SAR ADC 框圖該架構依賴于一個反饋回路，其中比較器的輸出通知下一個二進制增量以針對模擬輸入進行測試。此外，該電路依靠時鐘和時序控制電路以及寄存器控制電路來促進正確操作。
近年來，出現了更高分辨率 ADC 的趨勢，尤其是 12 位 ADC。
原因之一是在廣泛的應用中對更高準確度和精密度的需求不斷增加。如今，從智能手機到可穿戴設備的一切都具有傳感功能，這使得對精確和高分辨率 ADC 的需求比以往更加普遍。
對于許多應用，12 位 ADC 提供了高分辨率和低功耗的良好組合。高分辨率使器件能夠以比低分辨率 ADC更高的精度捕獲輸入信號中的微小變化。這種高分辨率/低功耗組合在需要對電池供電電子設備（如可穿戴設備或智能手機）進行精確測量的應用中尤為重要。

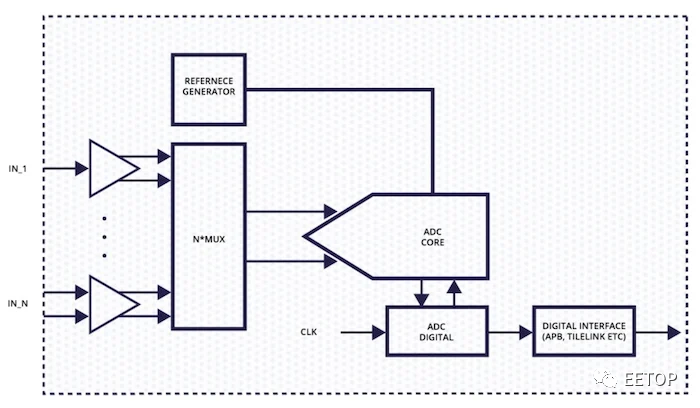

Agile Analog 的新產品稱為agileADC，是一種基于電荷再分配 SAR 的 ADC，由 ADC 內核、內部參考發生器、輸入多路復用器和數字控制器組成。此外，該器件還允許用戶自定義某些功能，例如輸入通道最多可達 16 個，采樣率可達 64 MSPS。每個輸入通道還可以配置為緩沖或非緩沖，并支持差分或單端輸入。
根據 Agile Analog 的說法，agileADC 的規格包括 69 dB 的 SINAD、11.3 位的 ENOB 和高達 70 dB 的 SNR。有關該芯片及其功能的更多詳細信息尚未公布。
來源：EETOP編譯自allaboutcircuits
