大聯大友尚集團推出基于onsemi和GaN System產品的65W PD電源方案

2021-11-17 09:25:06 大聯大友尚集團

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

2021年11月11日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于安森美NCP1345控制器和氮化鎵系統公司（GaN System）GS-065-011-1-L功率晶體管的65W PD電源方案。

圖示1-大聯大友尚基于onsemi和GaN System產品的65W PD電源方案的展示板圖

在移動設備充電功率不斷提高的今天，高功率充電器的小型化，便攜化將會成為今后的重要發展方向。在以往的認知里，功率往往和充電器的體積有著密不可分的關系，一般來說輸出功率越大，體積往往也就越大。但隨著氮化鎵功率器件的使用，使得兼具高功率與小巧外觀的充電器成為了可能。由大聯大友尚基于onsemi NCP1345和GaN System產品推出的65W PD電源方案，滿足市場對于PD快充電源的需求。

圖示2-大聯大友尚基于onsemi和GaN System產品的65W PD電源方案的展示板圖

NCP1345是一款高度集成的準諧振Flyback控制器，適用于多種類型的高性能電源轉換器。在設計方面，其采用了雙VCC架構，允許直接連接到輔助繞組，以簡化VCC管理器件數量并增加性能。

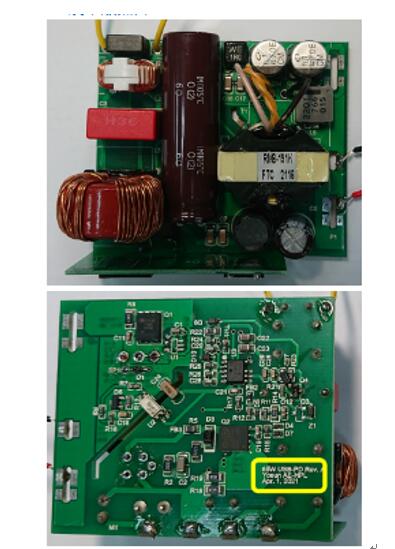

圖示3-大聯大友尚基于onsemi和GaN System產品的65W PD電源方案的展示板圖

NCP1345還具有基于一次側的輸出限制電路，以確保無論輸出電壓或輸出功率在任何情況時，都能保持恒定輸出電流限制。不僅如此，NCP1345所具備的準諧振（QR）專有波谷鎖定電路，可確保穩定的波谷切換。當下降到第6波谷，該控制器會進入到頻率降頻模式，以減少切換損失。并且隨著負載的進一步減少，NCP1345進入SKIP模式來管理電源。此外，為了確保電源的安全耐用性，NCP1345內置了Brown out/in檢測、過壓保護、過溫保護以及AC線電壓移除檢測等功能。

本方案還采用GaN System的GaN FET：GS-065-011-1-L（650V/190mohm/5X6）做為主要的功率轉換，搭配新一代同步整流IC NCP4307，無需補充額外的元器件，就可以完成同步整流功能。

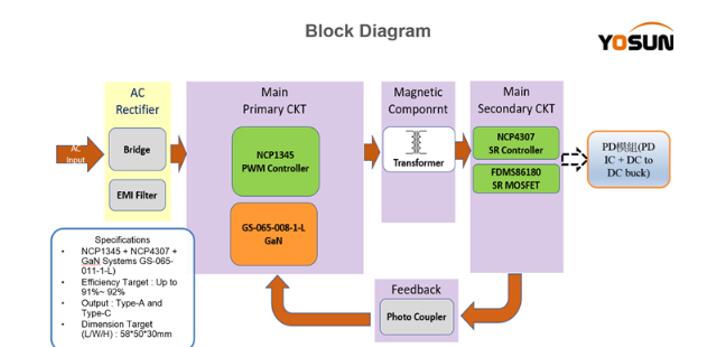

為進一步優化實際應用的靈活性及快速針對不同客戶和市場需求，該方案采用了電源模組（AC to DC）+PD模組（PD IC + DC to DC buck）的設計，可對應不同的PD輸出接口，在不改變電源模組情況下，只需隨意搭配就可以滿足設計的需求，大量減少RD開發周期。

核心技術優勢：

集成高壓?jiǎn)?dòng)電路與BO/I檢測；
整合X2電容器放電功能；
寬VCCL范圍：從8V到38V；
150V VCCH引腳，用于連接到高壓輔助繞組；
36.5V VCC過壓保護；
基于主側的恒定輸出電流限制；
繞組短路的異常過流故障保護；
IC內部溫度保護；
波谷切換操作與波谷鎖定為雜噪音的減少；
快速頻率降頻，用于快速減少切換損失；
具有輸出電壓補償?shù)膕kip模式；
最小化無負載功耗；
減少EMI的頻率抖動；
鎖定或自動恢復過載保護；
可調節的過功率保護；
固定/可調節最大頻率操作；
指定的pin為故障條件的設置and OTP相容NTC使用。

方案規格：

輸入特征：

交流輸入電壓等級：100VAC至240VAC；
交流輸入電壓范圍：90VAC至264VAC；
交流輸入頻率：47HZ至63HZ。

輸出特征：

輸出電壓：+21.0V；
輸出公差：+/-1.0V；
最小負載電流：0A；
最大負載電流：3.25A；
線調節：1%；
負載調節：5%。
