大聯大友尚集團推出基于ON Semiconductor產品的超小尺寸PD快充電源方案
2021-08-12 09:34:53
大聯大友尚集團
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元
2021年8月11日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于安森美半導體（ON Semiconductor）NCP1342控制器IC的超小尺寸PD快充電源方案。
圖示1-大聯大友尚基于ON Semiconductor產品推出的PD快充電源方案的展示板圖
如今這個信息科技時代，智能科技產物已經與人們的生活息息相關，尤其是諸如手機、平板等智能移動電子設備的出現，極大程度的方便了人們的生活。然而雖然電子設備發展日新月異，但其續航能力一直是業內亟待解決的問題。因此，許多廠商在無法通過提升電池容量來解決的情況下，紛紛選擇了采用PD快充的方式來提高充電速度。
由大聯大友尚基于ON Semiconductor NCP1342控制器IC推出的PD快充電源方案，采用了新型的GaN材料，最大輸出功率為65W。在設計上，本方案采用了雙面板、最簡化的設計理念，外形尺寸僅為51.5mmX51.5mmX31mm，上下兩片1.0mm左右厚銅設計，既滿足EMI又具有良好的導熱性。
圖示2-大聯大友尚基于ON Semiconductor推出的PD快充電源方案的場景應用圖
本方案的核心器件是ON Semiconductor NCP1342控制器IC，其具有專有的谷值鎖定電路，可確保穩定的谷值切換。在設計上，NCP1342采用最小峰值電流調制（MPCM）來快速降低開關頻率，以確保針對高頻設計的輕負載性能。不僅如此，NCP1342還內置若干關鍵保護電路，可確保實現堅固耐用的轉換器性能。

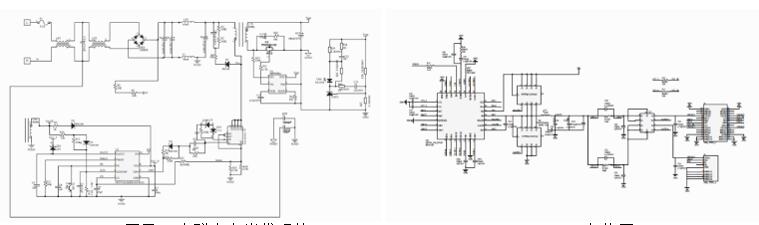

圖示3-大聯大友尚代理的ON Semiconductor NCP1342 Demo架構圖
核心技術優勢：
- 51.5mmX51.5mmX31mm超小體積，功率密度：1.26cm³/W；
- QR架構，COST成本，外圍簡單性價比高；
- 93%的高效率，待機功耗小于100MW；
- 支持SCP、FCP、QC、PD、PPS多協議快充，覆蓋市面上98%以上的筆記本、手機、平板、移動電源、適配器電源。
方案規格：
- 輸入：110-240V~50/60HZ 1.5A；
- USB-C輸出：
- PPS：3.3-20V/3A；
- PD3.0：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A 65W Max。
- APPLE5V2.4A;BC1.2DCP 5V1.5A,MTK PE1.1 PE2.0,MTK 2.0。
