大聯大友尚集團推出基于ST產品的全橋相移DC-DC轉換器數字電源方案

2021-05-10 14:34:30 大聯大友尚集團

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

2021年5月10日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于意法半導體（ST）STM32G474的500W全橋相移零電壓切換DC-DC轉換器數字電源解決方案。

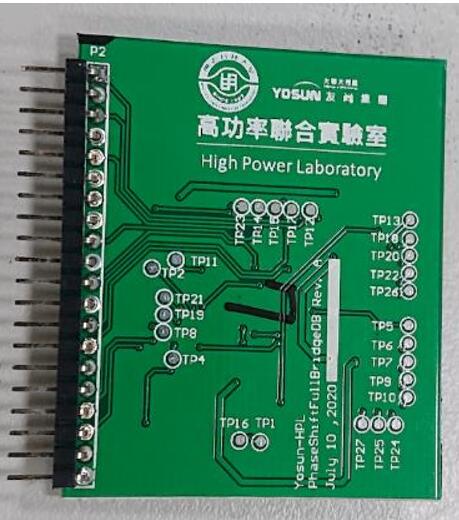

圖示1-大聯大友尚推出基于ST產品的全橋相移DC-DC轉換器數字電源方案的展示板圖（一）

由于現代化電子產品對于工作效率與體積的需求逐漸嚴苛，傳統線性式電源供應器逐漸被切換式電源供應器取代。通過提升切換頻率，切換式電源供應器能夠有效縮小變壓器與電感鐵芯的體積，進而提升系統效率且同時縮小產品的體積。然而采用一般硬式切換的電源供應器功率晶體管須承受更大的切換突波（Switching Spike）以及切換損失，隨著切換頻率提升，電路整體的效率也會隨之下降。

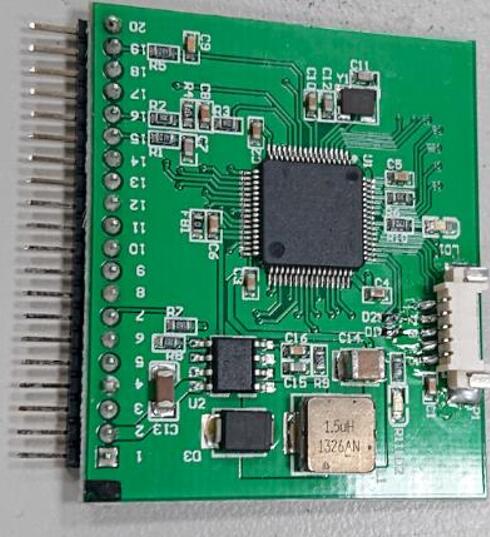

圖示2-大聯大友尚推出基于ST產品的全橋相移DC-DC轉換器數字電源方案的展示板圖（二）

為了解決這一問題，本方案采用了柔性切換技術，以全橋相移式架構達成零電壓切換，能夠極大地減少硬式切換的效率損失，并抑制切換突波，降低電磁干擾，增加功率晶體管的性能。ST STM32G4系列產品基于170MHz的Arm® Cortex®-M4高速內核打造，具有浮點單元和支持DSP擴展指令集，同時搭載了ST的新硬件數學加速器再次提升了芯片的運算性能。

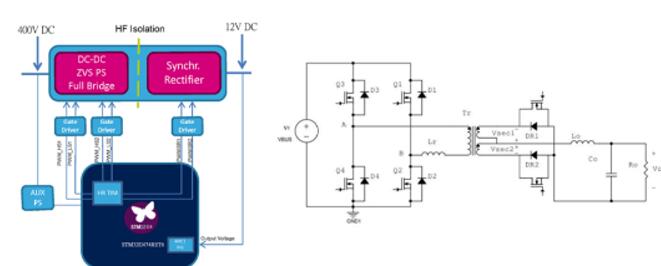

圖示3-大聯大友尚推出基于ST產品的全橋相移DC-DC轉換器數字電源方案的方塊圖

STM32G4系列完善了現有的STM32F3系列，其性能達到了STM32F3系列的3倍，最高工作溫度為125℃。同時該系列產品具備強大的穩定性，特別是快速瞬態脈沖（FTB）耐受能力最高達到5。

核心技術優勢：

一個高分辨率定時器，有12個獨立通道，每個通道分辨率為184ps，有溫漂和電壓漂移自補償功能；
多達25個先進模擬外設：

多達5個400萬次/秒12位模數轉換器（ADC），有硬件過采樣功能，可實現16位分辨率；
多達6個高速、高增益帶寬運算放大器，內部1％增益設定；
多達7個1500萬次/秒12位數模轉換器（DAC）；
多達7個比較器，傳播延遲為16.7ns。

CAN-FD工業通訊技術，有效載荷比特率是標準CAN的8倍；

運行模式功耗低于165μA/MHz，延長電池續航時間；
容量更大的RAM，高達128KB，有同位功能；
閃存容量高達512KB，有錯誤校驗功能（ECC）；
增加DMA和外部中斷的靈活可變性；
為優化數字或模擬功能，分為三大產品系列：基本系列、增強系列和高分辨率系列。

方案規格：

Input Voltage：400V；
Output Voltage：12V；
Output Power：500W；
Maximum Output Current：42A；
Switching Frequency：100KHz。
