使用DLP Pico產品設計更小的移動投影和顯示應用

2019-04-22 10:06:52 德州儀器

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

如今消費者期望移動、便攜和家用產品的顯示器能夠更亮、更大。但高亮度和高分辨率通常意味著功耗更大、產品更笨重。

全新的TI DLP®Pico™0.23英寸芯片組可實現更小、更低功耗的具有高清（HD）和全高清（FHD）分辨率的便攜式顯示產品。DLP Pico 0.23英寸芯片組可支持各種下一代超便攜式顯示產品，如智能家居顯示、手機配件Pico投影儀、帶顯示屏的智能音箱, 增強現實和虛擬現實可穿戴設備以及移動智能電視等。

實現高亮的最小芯片組

在設計小型產品時，您不希望顯示的分辨率或亮度受到影響。更高的亮度有助于實現更清晰的高清圖像、更大的投影顯示以及在各類照明條件（包括明亮的環境光線）下更好的可視性。由于DLP Pico 0.23英寸系列包括我們迄今為止最小型的全高清顯示芯片組，您能創建可放入襯衫口袋內的超低功耗的移動pico投影儀。亮度效率可支持高達200流明的亮度，實現20英寸至40英寸的顯示，而其外形尺寸僅為78mm x 78mm x 15mm（100流明）。圖1所示為便攜式智能音箱中投影顯示的一個示例。

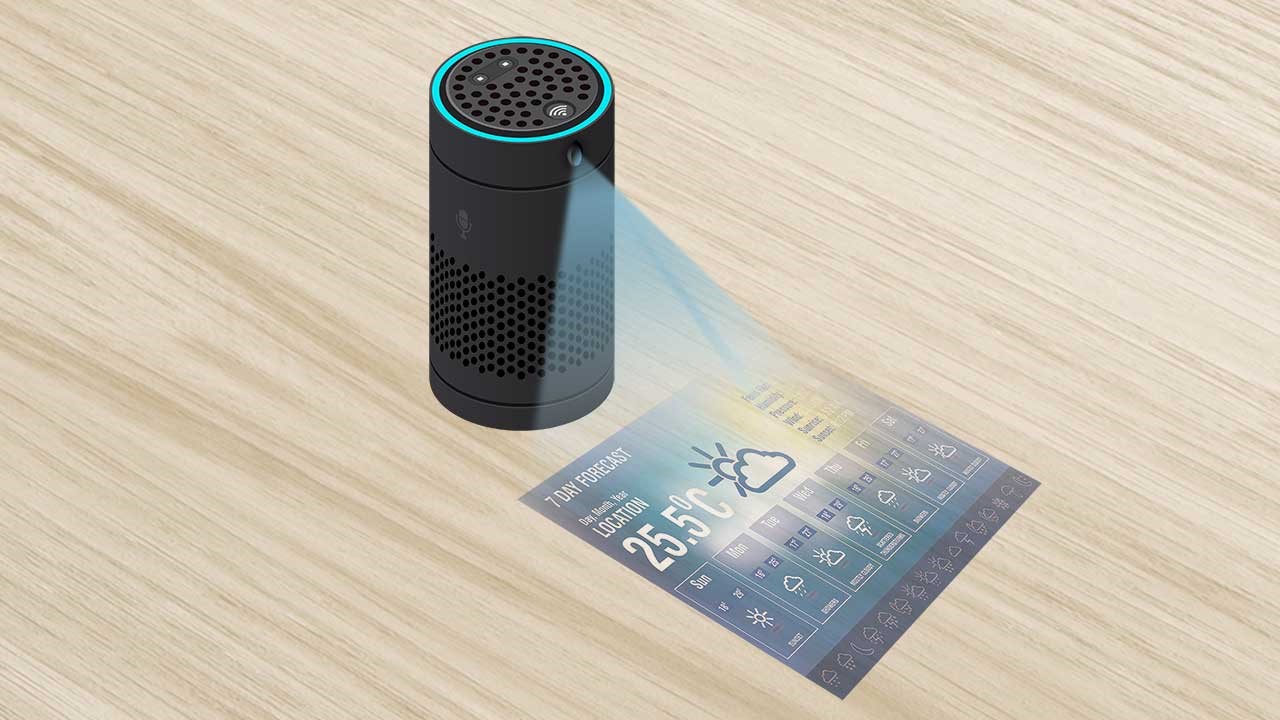

圖 1：帶顯示投影的智能揚聲器

低功耗的組件可延長電池使用壽命

您是否經歷過看電影時投影儀關機的情形？DLP TRP5.4μm反射技術可實現高效投影應用，并延長移動投影儀的電池壽命。DLP產品無需偏振，因此您可聚焦所有光源能量，實現更明亮的顯示。TRP技術包括DLP IntelliBright™圖像處理算法套件，可讓您將器件的功耗降低50%或將亮度提高50%。顯示驅動和數字微鏡芯片（DMD）的功耗小于240毫瓦。

實現HD和qHD顯示

DLP230NP是市場上可以實現全高清顯示的最小的芯片組。DLP230GP允許您以較低價格設計與HD產品尺寸相同的芯片組，但具有qHD（960X540）分辨率。

下表總結了.23英寸芯片組產品：

分辨率	數字微鏡芯片(DMD)	顯示驅動
qHD (960X540)	DLP230GP	DLPC3432
HD (1280X720)	DLP230KP	DLPC3434
FHD（1920x1080）	DLP230NP	DLPC3436

表1：DLP Pico qHD、HD和FHD芯片組，包括DMD和驅動

這些芯片組與電源管理芯片（PMIC）配對使用，旨在簡化并集成DMD、顯示驅動和LED所需的所有電源管理。三個PMIC提供各類LED最大電流驅動性能：DLPA2000 (0.75A), DLPA2005, (2.4A) 和 DLPA3000 (6A)

您只需要一個支持最高24位RGB并行視頻接口和I2C的處理器來驅動和控制DLP Pico顯示。兩種顯示驅動都具有圖像優化優勢，如1-D梯形校正、有源電源管理處理和色彩坐標調整，可簡化您的顯示設計工作。立即開始使用我們的高分辨率DMD進行設計。
