單 MIM 或多 MIM+3D 納米結構=更高靜電電容值

當前硅電容器在結構上多半采用三層式「金屬/絕緣體/金屬」（Metal-Insulator-Metal，MIM）形式，另外也有多 MIM 結構的硅電容器，其每一個 MIM 結構都負責蓄存一部分的靜電電容，多個 MIM 堆疊可以增加總靜電電容值。

在絕緣體部分，當前硅電容器多半采用二氧化硅（Silicon Dioxide，SiO2）或氮化硅（silicon nitride，Si?N?）等絕緣硅介電質（Silicon dielectrics）材料，進而形成「金屬/絕緣層/半導體」（Metal-Insulator-Semiconductor，MIS）或金屬/氧化物/半導體」 （Meta-Oxide-Semiconductor，MOS）等三層式結構。兩者皆為當前高密度電容器的主要絕緣材料，已然成為業界追求高穩定性、高可用性及耐高溫等惡劣環境應用的最佳選擇。

日廠村田制作所（Murata Manufacturing）旗下子公司MIPS（Murata Integrated Passive Solutions，前身為法國硅被動元件廠商IPDiA，2016年村田收購，2017年更名）的高密度硅電容器技術便是采用內埋在非晶基板的單MIM或多MIM結構。高密度硅電容器是采用半導體MOS制程開發，并使用3D奈米結構增加更高的電極表面積，進而獲得更高的靜電電容值。

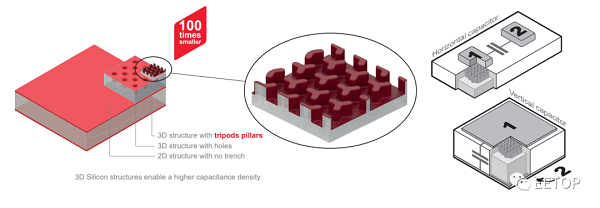

▲ 3D 結構提升電容值示意圖。（Source：Murata）

有助提升矽電容高容積率的 PICS 制程成主流

當前硅電容器所采用的主流半導體技術莫過于深溝式（Deep Trench）技術，例如美商予力半導體（Empower Semiconductor）推出E-Cap品牌硅電容器便采用深溝技術。不過，愛普科技（AP Memory）新推IPD硅電容器產品線以自家擅長的3D DRAM堆疊技術開發。

隨著高度整合、高性能與微型化等需求的不斷增長，高密度超深溝硅電容器開始受到市場青睞，實現被動元件主流技術莫過于被動整合連接基板（Passive integration connective substrate，PICS）制程技術，制程能結合多芯片模組（multi-chip module，mcm）和芯片直接封裝（Chip onBoard， COB）等技術，開發出體積更小的超低功耗組件。制程技術不但能將許多基本功能整合到單一產品，降低制造成本，同時有助硅電容器容積效率持續提升。

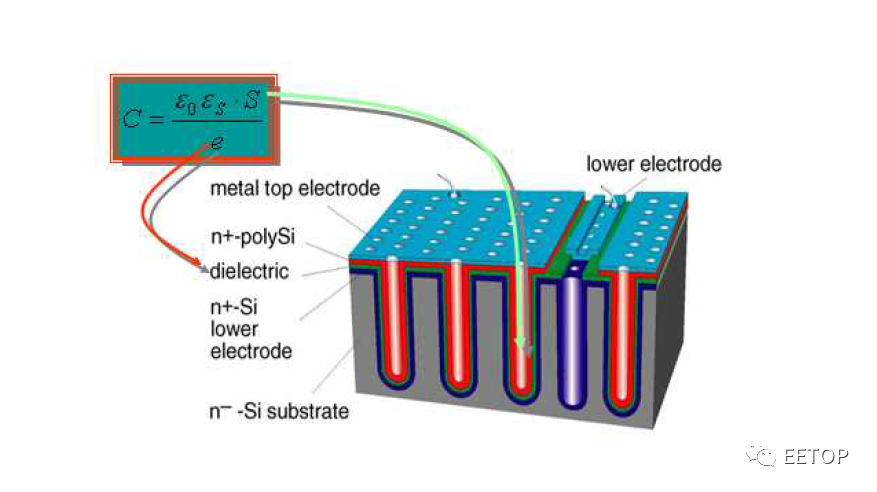

▲ PICS 技術高密度深溝電容器剖面圖。（Source：Murata）

無與倫比的四高優勢：高穩定度、高密度、耐高溫、高可用性

相對于傳統電容器，硅電容器具備許多顯著的優勢，首先是高穩定度，即使在高溫下依舊穩定如常，目前最大耐受高溫可達250°C，這使它成為適用航空、車用、軍用乃至石油勘探等惡劣環境應用的最佳選擇。雖然組件仍有最大電容值的限制，但基本上不受電容老化的影響（MIPS硅電容器使用壽命至少10年），即使面對會讓MLCC電容器大受影響的直流偏壓，可靠性和電容值都不會因此下降。

其次，高密度硅電容器有助于帶動高性能零組件的微型化發展，進而有效降低電子元件的功耗與成本。以MIPS新推的硅電容器而言，厚度僅40μm，比起MLCC電容器薄得多。再者是極佳的漏電流（Leakage current）穩定性表現，對于傳統電容器而言，高溫、應力、充電電壓乃至介電質厚度都會對漏電流造成影響。由于硅電容器具備良好的絕緣性能及絕緣電阻值，因而成為耦合、阻隔及時序電路的最佳選擇。

此外，由于高溫硅電容器具備更低失效率（FIT Rate），因此比起故障率極高的傳統電容器，能提供更佳的可靠度與可用性。就村田制造作所網站指出，當前硅電容器可靠性可達MLCC電容器的10倍。

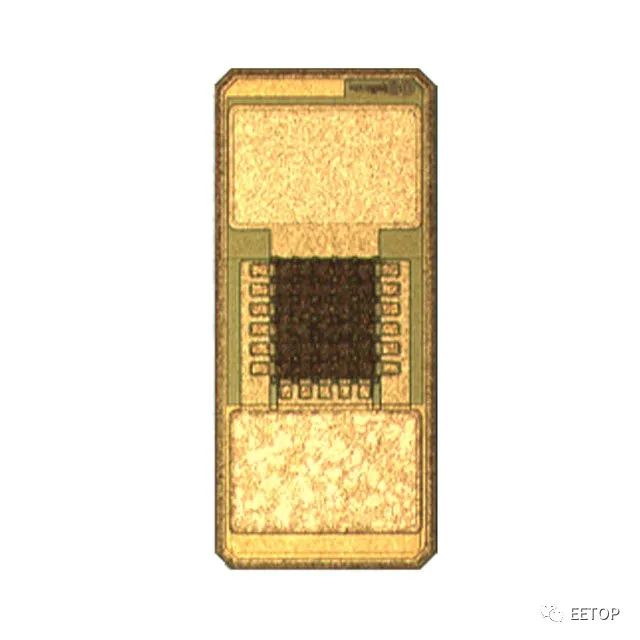

▲ IPDiA 硅電容器。（Source：DigiKey）

愛普科技說法，傳統電容通常放在電路板上，隨著高效能 SoC 的功耗愈高、電壓愈低，電容器因此被迫移至引腳側（land side），以便更靠近 SoC。但傳統MLCC電容器受限于體積與密度并無法滿足這樣的需求，這樣的重責大任便落到高密度、超薄的硅電容器身上。

尋求替代性介電質材料，解決有限最大電容值與漏電荷問題

不可諱言的，硅電容器當然也有一些值得改進的缺點，包括有限的最大電容值以及漏電荷問題。由于電容值會與二氧化硅介電質材料面積成正比，而與二氧化硅介電質的厚度成反比，因此電子元件制造商一直在縮減二氧化硅介電質的厚度，來滿足小型化和高密度微電子元件的需求。但偏偏二氧化硅介電質薄膜縮得愈薄，漏電荷的狀況反而會更嚴重，如此一來，電容器便難以儲存電荷。目前針對這兩個主要問題的解決之道，除改進制程外，重點會放在尋找替代性介電質。

拜硅電容器優勢所賜，硅電容器完全兼容支持MIS / MOS后端技術，所以能做為被動整合平臺的一部分。再者元件也適合以異質集成的方式結合CMOS、MEMS、多芯片模組或覆晶接合（flip-chip）等各種技術，應用于系統級封裝（system in chip，SiP）或系統單芯片（system on chip，SoC）。組件且適用單顆芯片的表面黏著（SMD）電容器的開發。

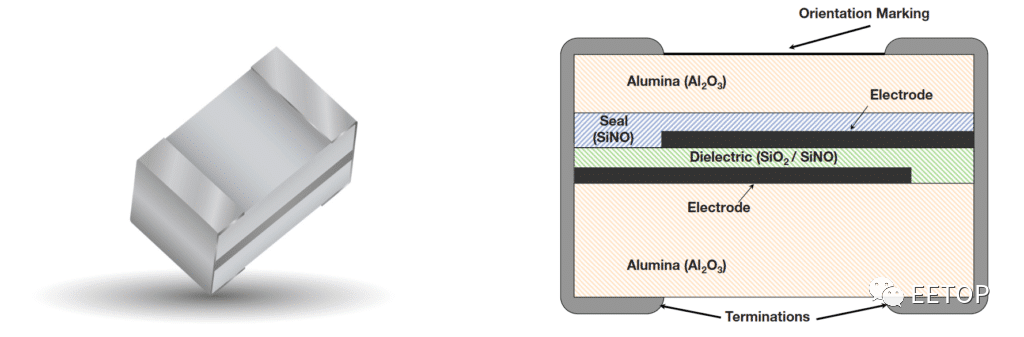

▲ 射頻薄膜硅電容器架構圖。（Source ：AVX）

目前市場主要硅電容器供應商大致包括AVX、MACOM Technology Solutions、Microchip Technology、Murata Manufacturing、Skyworks Solutions、臺積電、TDK及Viking Tech等公司。市調公司Transparency Market Research指出，2021年全球硅電容市場規模約15.8億美元，預估2022~2031年年均復合成長率（CAGR）為5.4%。相信不久的未來，硅電容器將會在網絡、通訊、光通訊、醫療、車用及高可靠性用途等市場發光發熱。
