三星將發布第二代3nm工藝

2023-05-10 12:32:46 EETOP

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

三星在2022年6月底正式宣布量產了第一代3nm GAA（SF3E）制程技術，這也是三星首次采用全新的GAA（Gate-All-Around）架構晶體管技術，打破了FinFET原有的性能限制，藉由降低工作電壓水平來提高能耗比，同時還透過增加驅動電流來提升芯片性能。如今，根據外媒報道，三星將進一步介紹第二代3nm制程技術，其效能將較第一代3nm制程技術有所優化。由于，5月11日臺積電將舉行本年度技術論壇的臺北場活動，三星的動作大有較勁的味道。

報道指出，2023年VLSI技術和電路研討會將于2023年6月11至16日在日本京都舉行。而根據官方預告，三星將介紹名為SF3（3GAP）的第二代3nm制程技術，該制程技術預計將使用第二代 MBCFET架構，在第一代3nm GAA（SF3E）基礎上做進一步的優化。

根據三星表示，與4nm低功耗制程技術（SF4）相較，第二代3nm制程技術在相同功率和晶體管數量下，運算性能提高了22%，在相同頻率和復雜性下的功耗降低了34%，面積縮小了21%。不過，三星并沒有將其 SF3 與 SF3E 進行比較，也沒有關于 SRAM 和模擬電路縮放方面的數據。

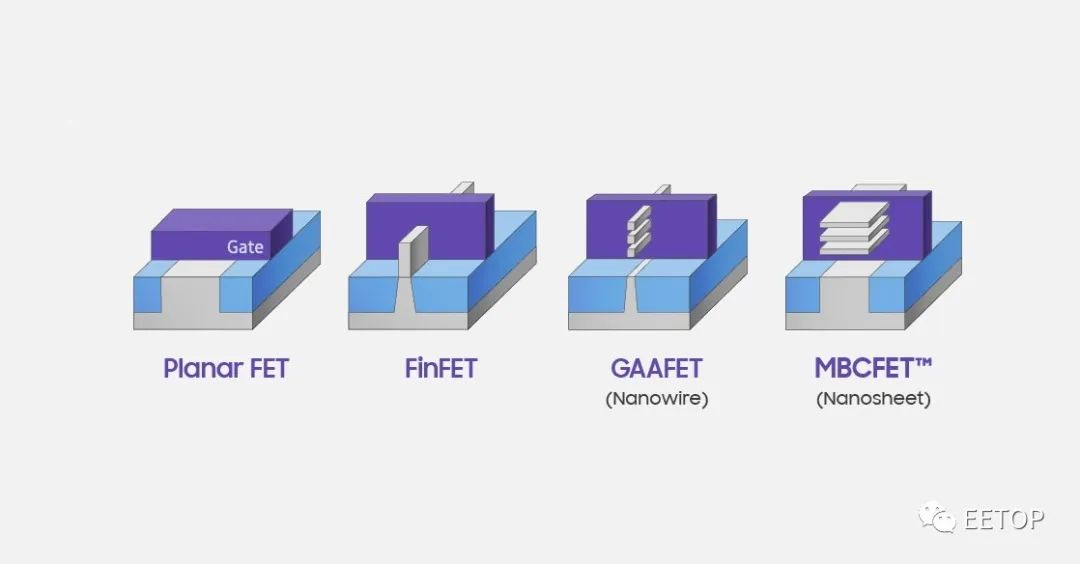

事實上，與傳統FinFET 技術相比，GAA 技術的主要優點之一是泄漏電流減少。另外，通道厚度可以調整，以提高性能或降低功耗。三星表示，第二代3nm制程技術提供了更大的設計靈活性，使用不同寬度的MCFET。而第二代3nm制程技術，三星方面表示，將有機會在2024年與臺積電的先進制程技術上展開競爭。

前幾天，三星集團旗下設備解決方案部門總裁慶桂顯（Kye hyun Kyung）在媒體訪問時坦承，其半導體制程上落后于臺積電。不過，他認為三星更早地采用GAA晶體管技術是一項優勢，臺積電的目標。" linktype="text" imgurl="" imgdata="null" data-itemshowtype="0" tab="innerlink" data-linktype="2" hasload="1" style=";padding: 0px;outline: 0px;-webkit-tap-highlight-color: rgba(0, 0, 0, 0);cursor: pointer;max-width: 100%;box-sizing: border-box !important;overflow-wrap: break-word !important">預計5年內可以達成超越臺積電的目標。

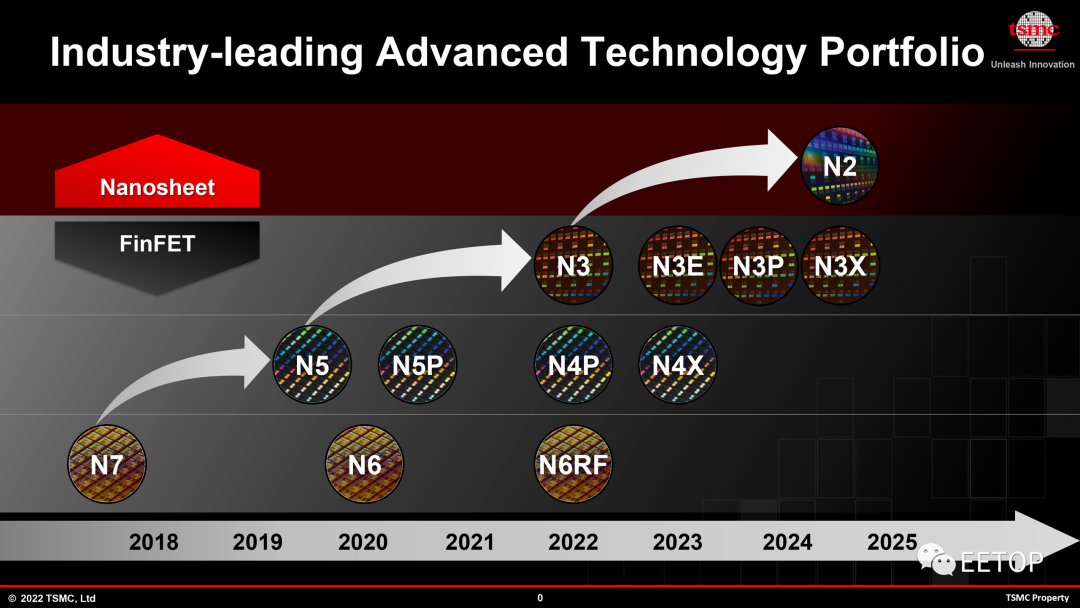

報道進一步指出，三星目前也還在改進其4nm制程技術，目標是透過SF4P（4LPP+）縮小與競爭對手之間的差距，預計會在2023年下半年量產。此外，三星還計劃推出用于高性能CPU和GPU的SF4X（4HPC）。不過，在幾乎同一時間，臺積電也會帶來名為N3P的增強型3nm制程技術。因此，屆時的競爭究竟誰能勝出，目前還猶未可知。

關鍵詞： 3nm MBCFET GAA
