領先臺積電一年，三星發布3nm GAA工藝 PDK ! 明年可流片，全面超越FinFET
2019-05-15 12:22:31 EETOP而根據國際商業戰略咨詢公司(International Business Strategies) 執行長Handel Jones 表示，目前三星正透過強大的材料研究讓晶圓制造技術獲得發展。而在GAA 的技術發展上，三星大約領先臺積電1 年的時間，而英特爾封面則是落后三星2 到3 年。
與7nm技術相比，三星的3GAE工藝可將芯片面積減少45％，功耗降低50％或性能提高35％。基于GAA的工藝節點有望在下一代應用中廣泛采用，例如移動，網絡，汽車，人工智能（AI）和物聯網。
三星計劃通過其3納米工藝的專有MBCFET™（多橋通道FET）技術為其無晶圓廠客戶提供獨特的優勢。MBCFET™是一種先進的薄而長的線型GAA結構，可堆疊薄而長的納米片，如紙張，以提高性能和功率效率，以及與pinpet工藝的兼容性。它具有利用技術的優勢。
平面FET，F(xiàn)inFET，GAAFET，MBCFET™晶體管結構
超越FinFET：GAA
在過去十年中，基于邏輯的工藝技術創新的主要驅動力是FinFET。與標準平面晶體管相比，F(xiàn)inFET在工藝節點減小時允許更好的性能和電壓縮放，從而最大限度地減少了晶體管限制的負面影響。FinFET通過在垂直方向上縮放來增加晶體管的溝道和柵極之間的接觸面積，與平面設計相比允許更快的切換時間和更高的電流密度。
然而，就像平面晶體管一樣，F(xiàn)inFET晶體管最終會達到一個極限點，隨著工藝節點的收縮，它們無法伸縮。為了擴大規模，通道和柵極之間的接觸面積需要增加，實現這一點的方法是采用Gate-All-Around（GAA）的設計。GAA調整晶體管的尺寸，以確保柵極不僅在頂部和兩側，也在通道下方。這使得GAA設計可以垂直堆疊晶體管，而不是橫向堆疊。
基于GAA的FET（GAAFET）可以具有多種形狀因子。大多數研究都指向基于納米線的GAAFET，具有較小的通道寬度并使通道盡可能小。這些類型的GAAFET通常可用于低功耗設計，但難以制造。另一種實現方式是使通道像水平板一樣，增加通道的體積，從而提供性能和擴展的好處。這種基于納米片的GAAFET是三星所謂的多橋通道FET或MBCFET，它將成為該公司的商標名稱。
在平面晶體管縮放到22nm/ 16nm左右的情況下，當我們從22nm/ 14nm下降到5nm和4nm時，F(xiàn)inFET是理想的。三星計劃在其3nm設計上推出基于納米片的GAAFET，完全取代FinFET。
當半導體公司在給定工藝上設計新芯片時，他們需要的工具之一是來自代工廠的設計套件（PDK）。例如，對于在14nm芯片上創建Arm芯片的人來說，他們會調用Arm并要求為三星、臺積電或GlobalFoundries提供的Cortex-A55設計套件，該套件已針對該流程進行了優化。對于14nm，這些設計套件非常成熟，根據您是否需要高頻率或低功耗優化，Arm可能會提供不同的版本。
然而，對于一個新的工藝技術時，PDK會經歷alpha和beta版本。PDK包含流程的設計規則，以及用于實現功耗和性能最佳的優化。
三星在今天推出其第一代3nm alpha版PDK，用于采用MBCFET的第一代3nm工藝。三星將此流程稱為“3GAE”流程，這個alpha版本將允許其合作伙伴開始掌握其3GAE流程的一些新設計規則。

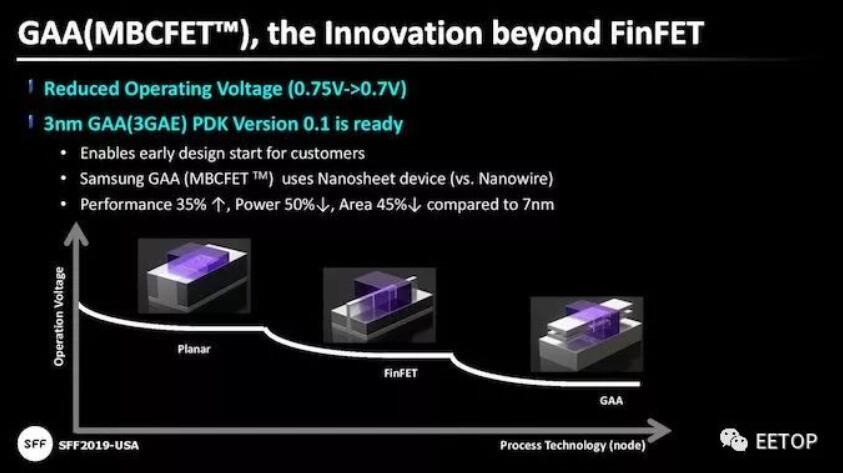

三星在其首個3GAE流程中做出了許多承諾。其中一個標題是將工作電壓從0.75伏降低到0.70伏。與7nm相比，三星的3GAE工藝旨在將芯片面積減少45％，功耗降低50％或性能提高35％。
三星表示，這些性能數據基于對頻率很重要的關鍵路徑使用較大寬度的單元，而對于非關鍵路徑使用較小寬度單元，其中節能是至關重要的。

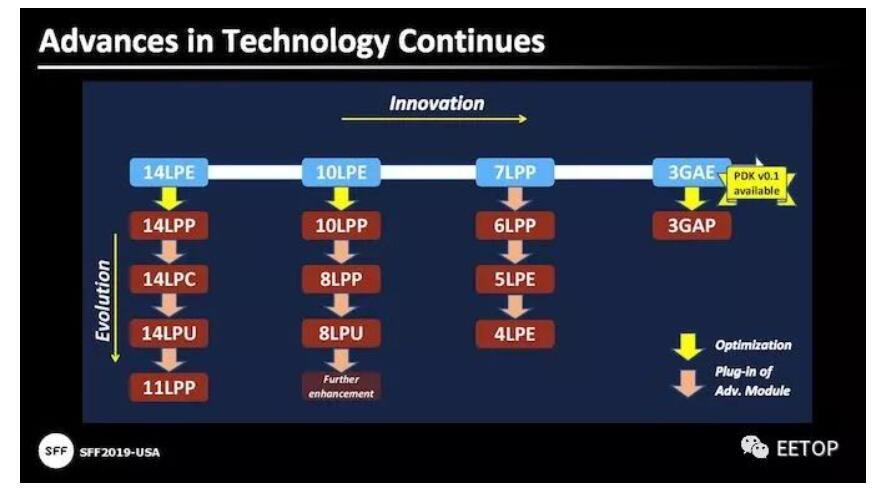

從中可以看出其中的一些：三星預計其3GAE流程將在2020年首次提供客戶流片，2020年末風險生產，2021年末批量生產。
除了3GAE之外，三星已經預測其第二代3nm工藝將被稱為3GAP，重點是高性能操作。3GAE將于2021年投入風險生產，大規模生產可能在2022年。
PDK工具包括SPICE，DRC，LVS，PEX，P-Cell，F(xiàn)ill Deck和P＆RTechfile。EDA合作伙伴包括Cadence，Mentor和Synopsis。(整理自：anandtech、三星官網、technews）
