特別關注 . 宏光半導體

近日，宏光半導體宣布，已成功生產出達到國際大廠高良率標準的6英寸氮化鎵(GaN)功率器件外延片，預期2023年第二季將開始芯片試產，并于2024年初前開始投產。

據了解，對比一般半導體企業需要約20個月才能完成外延片的調試生產工作，宏光半導體僅僅用了短短3個月的時間，便完成了生產設備和技術的調試，并形成產能和陸續展開銷售。?????????????????

宏光半導體是如何超預期飛速發展的？

它為何全速加碼GaN外延片賽道？

第三代半導體GaN是否正迎來發展的歷史窗口期？

01 有錢、有人、有技術：拒絕小步慢跑

我們梳理了一下宏光半導體今年9月披露的最新業務進展公告。資料顯示，宏光半導體成立于2010年，前身為宏光照明控股有限公司，秉持著對半導體行業發展前景的信心，及對致力實現“碳中和”未來的決心，于2021年將業務拓展至第三代半導體業務，并全速布局GaN產業鏈。

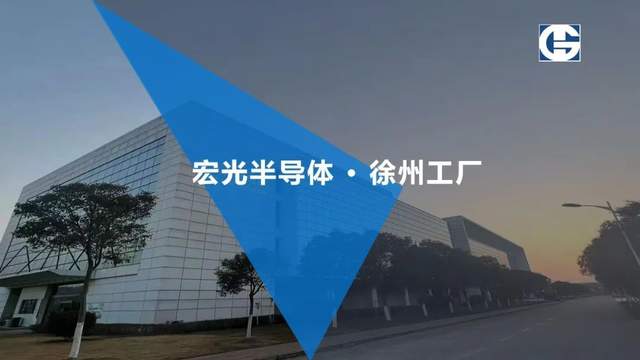

在研發投入方面，今年上半年，宏光半導體把更多資金投入到第三代半導體領域。據中期業績報告顯示，其研發成本按年大幅增長4.6倍至1,690萬元。目前，宏光半導體已在深圳設立研發中心，用于加強材料和器件的設計、制作。此外，2021年，宏光半導體在徐州設立，面積逾 7,000 平方米的半導體生產工廠，目前廠房正處于陸續添置機器階段，預計將于2024 年初開始全面投產。

與此同時，宏光半導體的戰略轉型獲得資本市場的高度關注和青睞。今年7月，著名投資人李嘉誠旗下長實集團現任執董趙國雄，將宏光半導體的持股比例由4.88%增至5.15%；其后，世界光伏領軍企業協鑫集團創辦人朱共山也入股宏光半導體并成為其主要戰略股東，與其在第三代半導體，尤其是芯片方面，達成戰略協同效應合作。

除了大規模投入自主研發外，宏光半導體還積極招攬人才收歸麾下，研發團隊陣容相當豪華，如其生產管理團隊包括GaN半導體業務核心專家陳振博士、GaN HEMT器件設計和工藝制造核心專家Thomas Hu博士、以及半導體行業及晶圓代工技術及管理方面均具有豐富經驗的呂瑞霖先生和閔軍輝先生等。這些科研團隊專家無一不是GaN與半導體領域的佼佼者。

宏光半導體在財報中提及，“基于市場對第三代半導體產品需求殷切，國策推動下，甚具發展機遇?！币虍?dāng)前還屬于業務轉型期，今年上半年，GaN及其他半導體產品尚未為公司營收作貢獻，但預計2023年將開始提供收入貢獻。據研究報告預計，宏光半導體于2023年/24年的收入預料將分別按年上升150%/330%，至分別2.68億元/11.53億元。

小步慢跑，不是宏光半導體的風格！從這些數據不難看出宏光半導體打算在GaN領域深度發展的決心。宏光半導體正全速加碼GaN快車道，未來冀實現國有替代技術突圍，目標成為以半導體設計與制造為核心，集研發、制造、封測及銷售為一體的全產業鏈半導體整合設備生產模式（IDM）企業。

02 GaN有望進入成長爆發期

近些年，伴隨科技水平的迅猛發展，以碳化硅(SiC)、氮化鎵(GaN)為代表的第三代半導體材料，由于其寬帶隙、高電子飽和漂移速度、高熱導率、高擊穿電場等優勢，是制備高功率密度、高頻率、低損耗電子器件的理想材料，可以更好地適用于 5G 技術及新能源汽車等領域。有見及此，國務院及工信部、科技部等多部門出臺了一系列扶持第三代半導體材料產業發展的利好政策，其中《“十四五”規劃和2035年遠景目標綱要》明確指出，SiC、GaN等寬禁帶半導體發展攻關是“十四五”時期的重要任務，并計劃在2021到2025年的五年之內，舉全國之力，在教育、科研、開發、融資、應用等各個方面對第三代半導體發展提供廣泛支持，以期實現產業獨立自主。伴隨國策利好，第三代半導體行業有望迎來新一波爆發期。

GaN外延片 優異性能蘊藏巨大潛力

在以往的半導體材料中，硅(Si)是集成電路及半導體器件的主要材料，但這種傳統的硅基半導體由于其自身物理性能不足，帶隙窄，擊穿電壓低，在高頻高功率器件的應用上效果不佳。此外，受限于摩爾定律，已經逐漸不適應當代半導體產業的發展要求。GaN相較前兩代半導體材料具有更大的禁帶寬度和擊穿電壓，同時化學穩定性高，能夠耐高溫，耐腐蝕，因此在光電器件以及高頻高功率電子器件應用上具有廣闊的前景。

據前瞻產業研究院預測，全球GaN元件市場規模預計2026年將增長到423億美元，年均復合增長率約為13.5%。而全球GaN外延片市場銷售額于2021年達到了4.2億美元，預計至2028年將達到15億美元，年復合增長率為21.2% (2022-2028)。

GaN是一種由氮和鎵結合而成的化合物，最開始被廣泛應用于發光二極管?；谄淠馨l(fā)藍光的性質，用GaN材料制作的藍光、綠光LED以及激光二極管早已實現了產業化生產。到目前為止，光電領域依然是GaN的傳統強項。宏光半導體轉型前是做照明的，其包括發光二極管LED燈珠在內的照明產品享譽全球，這應該也是它能成功轉型半導體行業的關鍵因素之一。

和其他半導體材料類似，GaN產業鏈可以分為單晶襯底、外延片、器件設計、器件制造、封裝測試等幾個環節。襯底（substrate）是由半導體單晶材料制造而成的晶圓片，而外延片作為半導體原材料，位于半導體產業鏈上游，是半導體產業鏈環節中主要部分之一。它是半導體的半制成品，透過后續加工技術最終生產成為芯片，是半導體制造產業的支撐性行業。

GaN外延片的制備方法

外延（epitaxy）是指在經過切、磨、拋等仔細加工的單晶襯底（基片）上生長一層有一定要求的、與襯底晶向相同的單晶層程。由于新生單晶層按襯底晶相延伸生長，從而被稱之為外延層（厚度通常為幾微米）。而長了外延層的襯底便稱為外延片（外延片=外延層+襯底）。

外延生長技術發展于50年代末60年代初，當時是為了制造高頻大功率器件，需要減小集電極串聯電阻，又要求材料能耐高壓和大電流，因此需要在低阻值襯底上生長一層薄的高阻外延層。與 Si 材料不同，GaN 器件不能直接制作在單晶襯底上，必須在襯底上生長高質量外延材料，在外延層上制造各類器件。

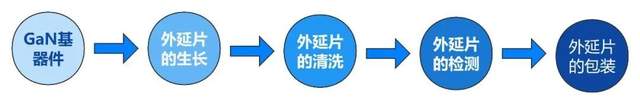

如上圖所示，從GaN基器件開始，外延片的制備過程經歷了外延片生長、外延片清洗、外延片檢測，及外延片包裝共4道工序。

• 外延生長：是利用化學氣相沉積的方式在拋光片上生長一層或多層指定厚度的單晶層，透過摻入P型硼或N型磷的氣體來控制電阻率，并利用反應溫度、外延氣體流速、中心及邊緣的溫度梯度的工藝調整，來調節電阻率、厚度均勻度、過渡區寬度、顆粒、缺陷（層錯、滑移線、霧等）等關鍵參數的有效控制，保障了外延層質量，滿足客戶制造工藝的要求。

• 外延片清洗：主要是去除硅片表面的各種污染物，例如：表面微塵顆粒、有機物、金屬等各種可能的污染。

• 外延片檢測：外延片以設備量測其電阻率、厚度、平坦度、翹曲度等物理特性值后進行最終清洗，再以高精密度的設備檢測其表面微塵顆粒、有機物、金屬等缺陷項目，確保外延層質量符合客戶需求。

• 外延片包裝：以硅片盒盛裝硅片后 ，經由包裝制程于硅片盒外包裹PE袋及鋁箔袋，使其在保存及運送途中，不會被環境、外力等因素破壞質量。

又由于GaN極其穩定，熔點約為 1700℃，具有高電離度，很難采用熔融的結晶技術制作GaN襯底，目前大部分GaN 基器件都是在異質襯底（比如Si、SiC、藍寶石等）上生長 GaN 厚膜，然后通過剝離技術實現襯底和厚膜分離，將分離后的 GaN 厚膜做為外延用襯底。要想GaN 基器件性能接近理論值水平，就需要高質量的 GaN 體單晶材料作為襯底。然而但原材料成本太高了！據了解，一片2英寸的氮化鎵GaN晶片，在國際市場上的售價就高達5000美元，而且一片難求。這也是為什么氮化鎵GaN外延片成本能占到整個氮化鎵GaN價值鏈的近50%的原因。

由于GaN器件直接在外延層制造，其品質和良率幾乎決定了GaN器件產品的性能和良率。然而，目前市場上外延片的良率，據相關文章報道，大都僅僅在七到八成之間。而宏光半導體僅僅只用3個月的時間，其所制造的外延片良率已達國際大廠的標準，足見宏光半導體技術團隊的雄厚實力。面對著市場龐大的需求，宏光亦不敢怠慢，勢要把握當前機遇，繼目前外延片投產后，預料2023年第二季芯片將開始試產，至2023年第四季開始正式集中投產。

03 看好新能源汽車，旨在國有替代技術突圍

宏光半導體公司管理層認為GaN在新興應用領域如新能源汽車行業有巨大的優勢，期冀未來能夠?qū)崿F(xiàn)國有替代技術突圍。據了解，GaN在新能源汽車領域主要有三種應用，分別是車載充電器，用于給高壓電池充電；DC/DC轉換器，將來自高壓電池的電力轉換給汽車上其他電子設備；牽引驅動或電機控制，可以用于驅動電機。

宏光半導體自去年將業務拓展至第三代半導體業務以來，其研發能力不斷增強，除了去年獲取六項關于充電站的快速充電蓄電池系統、充電轉換系統及充電模塊以及適用于電動汽車充電站的快速充電設備的專利外，今年上半年亦申請注冊五個發明專利、一個實用新型以及一個外觀專利。

與此同時，過去一年，宏光半導體在第三代半導體領域動作頻頻：不僅收購了主要從事快速電池充電系統解決方案研發的GSR GO Holding Corporation，還投資了專注高電壓新能源汽車領域的以色列GaN相關產品開發商VisIC Technologies Ltd，以及專注民用產品領域的加拿大GaN技術領導者GaN Systems Inc。其中，VisIC具備德國電動汽車供應鏈資質，并與世界領先汽車供應商如 Mercedes Benz建立合作伙伴關系；而 GaN Systems更已突破高電流GaN功率半導體技術，深獲全球汽車、消費者、工業及數據中心等領域客戶如BMW、蘋果和三星的認可。宏光半導體作為他們的戰略投資者及潛在代工合作伙伴，有潛力在將來生產到車規級的GaN高功率芯片，甚至有機會打進兩家巨頭的客戶合作供應商名單之內。

此外，宏光半導體還與中國泰坦、GUH Holdings Berhad、科通芯城集團(現稱“硬蛋創新”)、羅馬仕、鴻智電通等多家企業訂立了戰略及框架合作協議，以加快GaN的密集研發與技術應用。其中，與協鑫集團訂立的合作框議顯示，雙方擬于GaN功率芯片在新能源領域的應用展開密切合作，將成立新能源合營公司布局 GaN 芯片在新能源領域的應用，包括充電/換電技術及設備，儲能技術及其設施，分布式光伏逆變器等。宏光半導體將向合營公司提供技術支持，共同開發基于硅基功率芯片及第三代半導體之應用產品，協鑫將基于其在新能源產業之領先地位及全面布局，協助宏光半導體及其合營公司進入新能源產業供應鏈?zhǔn)袌?chǎng)。

在終端市場的驅動下，越來越多的GaN廠商開始將電動汽車市場視為下一個目標市場。業內預計，基于GaN技術的電動汽車上市時間估計將在2025年前后，汽車領域或?qū)⒊蔀镚aN大規模采用的主角。

04 總結

國產替代勢在必行！隨著國家政策支持、產業、創新鏈以及下游產業的帶動，第三代半導體行業技術及產品創新將不斷迎來突破。高速增長和旺盛的市場需求使外延片生產設備的國產化率進一步提高，整個半導體外延片行業呈現高景氣度并有望延續。未來寬禁帶半導體或?qū)⑹俏覈?guó)實現彎道超車的重要方向。以國家第三代半導體硅基GaN領域龍頭英諾賽科（Innoscience）為例，是目前全球唯一同時實現量產GaN高、低壓芯片的IDM企業，于全球GaN功率市場廠商出貨市占率由2020年的6%攀升至2021年的20%，排名更躍升至全球第三，其IDM模式優勢在GaN產業高速發展中顯現實力，能夠推動產品的快速迭代，提升性能同時實現了國產GaN芯片的崛起。

對于宏光半導體而言，作為一家以IDM全產業鏈模式為目標的港股企業，除享受?chē)?guó)家政策帶來的利好驅動之外，香港政府未來亦會加大資源研發及制造第三代晶片。據了解，香港應用科技研究院建議增撥資源，推動國家半導體發展。在國產自主可控的宏觀環境下，第三代半導體迎來了廣泛的應用市場和國產替代機遇。宏光半導體憑藉在第三代半導體GaN制造方面的專業知識，以及強大科研技術團隊及研發能力，相信不久將會有芯片面世，可加快實現芯片制造及產能落地，如期實現GaN增長新動力，為國產替代添上濃墨重彩的一筆！
