大聯大詮鼎集團推出基于PixArt與CSR產品的心率與血氧檢測方案
2022-07-22 09:17:08 EETOP2022年7月21日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于原相科技（PixArt）PAH8009+CSR BC417芯片的心率與血氧檢測方案。

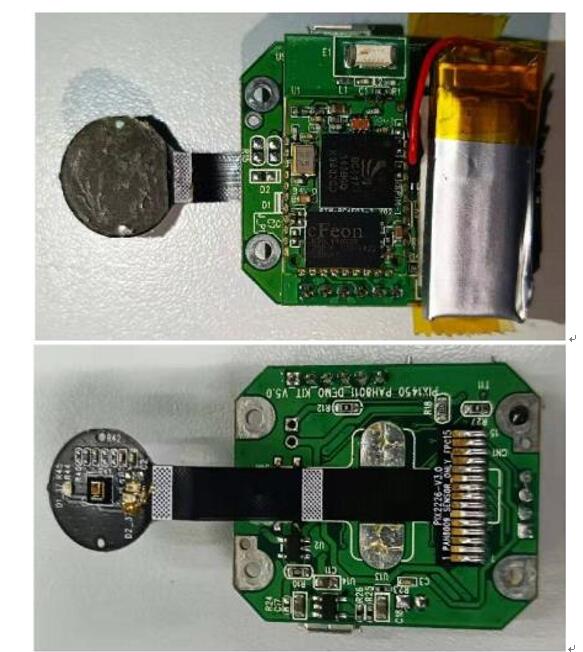

圖示1-大聯大詮鼎基于PixArt與CSR產品的心率與血氧檢測方案的展示板圖
隨著全球人口老齡化加劇以及年輕人工作節奏加快，健康問題日益凸顯。在這種背景下，人們的日常健康狀況監測變得愈發重要。而心率與血氧飽和程度作為人體重要的生命指標，可以直接反映出人體各組織的健康狀況。基于此特點，越來越多的可穿戴設備將這兩項檢測作為設備“標配”，以擔任健康管理的輔助角色。由大聯大詮鼎基于PixArt PAH8009與CSR BC417芯片推出的心率與血氧檢測方案，可以為系統提供穩定的性能，實現實時的健康監測管理。

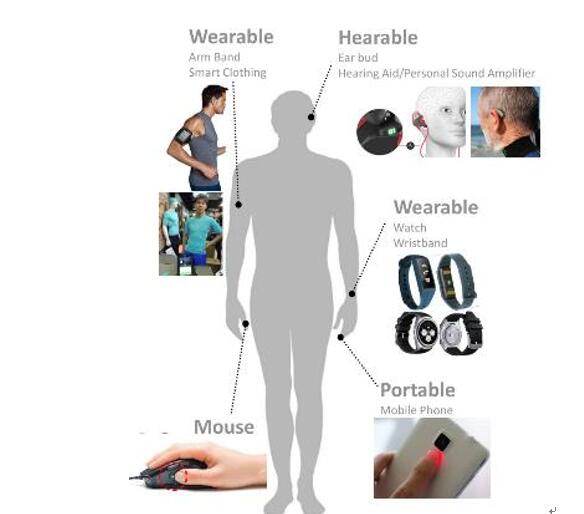

圖示2-大聯大詮鼎基于PixArt與CSR產品的心率與血氧檢測方案的場景應用圖
在數據獲取部分，本方案采用的PAH8009是PixArt旗下新一代低成本的PPG傳感器，其集成了CMOS傳感器，模擬處理/數字控制電路，發光二級管等模塊，不僅具有低功耗、小尺寸的特點，而且在芯片內部集成的膚色檢測補償機制與算法，也可以自動適配不同膚色。除此之外，PAH8009還具有優秀的抗環境光性，因此無論是在室內還是室外都能保持出色的性能。在藍牙連接方面，本方案采用了CSR旗下的成熟MCU——BC417，通過此產品可將方案檢測到的數據與智能移動終端連接，從而在APP上實時顯示和記錄。
借由PixArt與CSR的強強聯合，本方案能夠為帶有心率與血氧檢測功能的可穿戴設備提供兼具高性價比與高可靠性。
核心技術優勢：
? 支持連續實時心率與血氧檢測；
? 支持佩戴檢測，檢測時間小于1S；
? 具有優秀的抗環境光性能，可適用于室內，室外等各種應用場景；
? 適應膚色檢測進行自動補償機制，可自動適配白人、黃種人、黑人等不同的膚色；
? 免費提供硬件參考設計、軟件參考代碼，結構文檔及指導；
? 現成且可靠成熟算法可免費提供，大大加速項目的開發進度；
? 可通過藍牙與智能移動終端連接，數據可以在APP上顯示和記錄。
方案規格：
? 心率檢測范圍：30 - 255 bpm；
? 血氧檢測范圍：60 - 100%；
? 心率精度：靜態Arms≤±3 BPM，動態Arms≤±5 BPM；
? 血氧精度：靜態Arms≤±7 %；
? 系統電壓工作范圍：3.2V ~ 4.2V；
? 系統工作溫度：-20 ~ +50℃；
? 系統休眠功耗：小于5uA；
? 系統工作功耗：小于1.5mA；
? 抗干擾能力：EFT/4 kV & ESD HBM 4 kV。
