三星芯片代工激進計劃曝光：4nm明年流片
2019-08-01 13:09:08 anandtech
由于DRAM和NAND價格下降，三星半導體業務的綜合收入在第二季度下降至16.09萬億韓元（143.02億美元），而營業利潤總計為3.4萬億韓元（28.77億美元）。雖然三星的內存業務疲軟，但該公司表示其代工業務表現強勁。

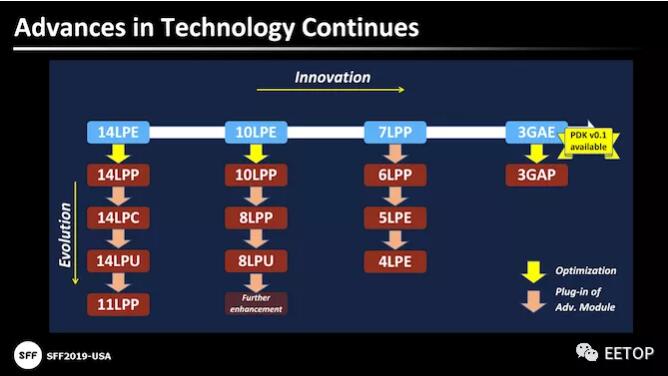

據三星稱，其合同生產部門對使用10LPP / 8LPP技術制造的移動SoC以及使用14LPx / 10LPP工藝制造的移動，HPC，汽車和網絡產品的需求強勁。總的來說，很明顯三星代工廠使用其領先的FinFET工藝技術生產大量優質產品。在未來幾年內，三星代工廠將通過優化或插入高級模塊繼續使用其14 nm，10 nm和7 nm節點，以滿足特定應用的需求。
與其他半導體合約制造商一樣，三星改進其每個節點以滿足各種應用和客戶的需求，而不是每18至24個月就有一個截然不同的節點（就像過去傳統的芯片制造商一樣）。考慮到工程師必須克服開發新制造技術的所有困難，該方法使三星能夠更好地管理其研發成本和制造風險。

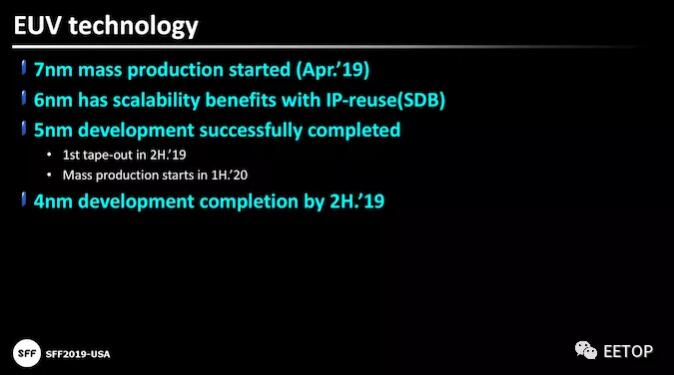

正如所料，極紫外光刻（EUV）將成為三星領先的下一代制造工藝的關鍵推動因素。使用EUV的第一項技術是7LPP，其后續產品將更廣泛地使用它。
今年晚些時候，三星將采用其6LPP工藝技術開始生產芯片，。三星的6LPP是三星7LPP的精制版，密度提升了10％，具有更低的功耗，但可以重復使用最初為7LPP設計的IP。此外，6LPP為愿意開發全新IP的客戶提供智能結構支持。因此，三星的客戶要么能夠重新使用沒有智能結構的7LPP IP，要么使用后者，但必須依賴新的IP。除了智能結構，6LPP還將增加對多擴散中斷等功能的支持。
三星7LPP生產技術發展的下一步將是其5LPE制造工藝。與6LPP相比，這在功率，性能和面積方面提供了更多的優勢，但也可以重用最初為初始過程設計的IP。三星預計將在今年下半年推出使用其5LPE技術的首批芯片，預計將在2020年上半年大規模生產。

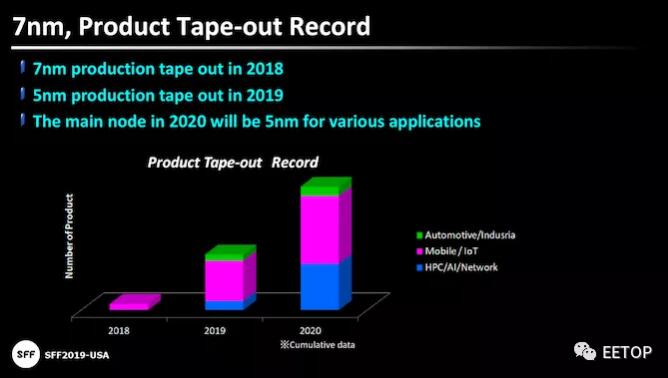

三星預計，在客戶流失方面，5LPE將成為其2020年的主要EUV節點，可能是因為該技術將能夠為各種應用提供眾多優勢，而三星的EUV產量將會更高。6LPP和5LPE技術將比7LPP工藝更廣泛使用的另一個原因是因為三星鑄造廠將在未來幾個月內建立其在Hwaseong的EUV生產線后擁有更多的EUV產能，Hwaseong是從一開始就為EUV設備而設計的。該工廠耗資46.15億美元，不久將完工，預計將于2020年開始大批量生產。
三星7LPP發展的巔峰之作將是該公司的4LPE技術。三星將在今年下半年完成其開發，因此預計第一次流片將在2020年完成，在2021年完成批量生產。
