臺積電7nm制程工藝成本揭秘

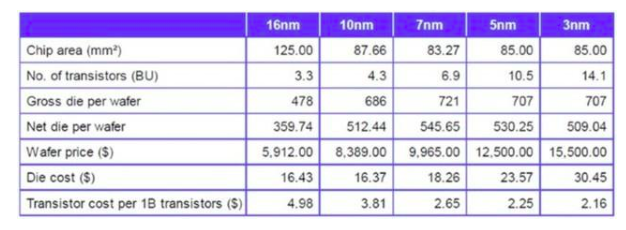

2019-07-06 16:26:46 中關村在線近日，研究機構IBS采集了當下主要先進制程的價格，其中一片12寸晶圓大約能粗切出721顆7nm Die，計算良率后的凈值是545顆。
其中晶圓價格9965美元，對比10nm提升18%；單顆Die造價約18.26美元，相較10nm提升11.5%。
不過相對于英特爾14nm和NVIDIA 12nm來說，AMD 7nm銳龍以及Navi顯卡的價格要更便宜一些。此外，華為的麒麟810也使用了7nm制程工藝，成為為一家手握兩顆7nm SoC的手機廠商。
編輯點評
7nm制程工藝需要新的EUV極紫外光刻技術，這項技術需要投入全新的光刻機，而設備迭代產生的成本必然會增加到芯片之中。因此如果單從晶圓價格來看，7nm制程工藝成本要高出10nm不少，不過實際落地之后，7nm制程產品定價并未過高，相反甚至比14nm、10nm還要便宜一些，這也可以看出AMD在爭奪市場份額上真是不遺余力。
