NVIDIA帕斯卡核心恐怖曝光：170億個晶體管
2015-07-26 22:29:23 mydriversNVIDIA Maxwell麥克斯韋架構家族已經基本布局完畢，只剩下了GTX 950這樣的查缺補漏型號，而到明年，我們將迎來全新的Pascal帕斯卡。
根據此前消息，帕斯卡家族的大核心GP100將會采用臺積電16nm FinFET工藝制造，也會引入HBM高帶寬顯存，但會直接使用第二代HBM2，同樣的4096-bit位寬，容量則有16/32GB版本。
Fudzilla又最新爆料稱，GP100確實是個超級大核心，因?yàn)樗鼤?huì)集成多達170億個晶體管。
這是啥概念？現在最猛的是AMD Fiji，89億個晶體管，NVIDIA一下子就要做到它的幾乎兩倍。
另外，NVIDIA現有的麥克斯韋家族大核心GM200也不過80億個晶體管，新一代翻一番還多，真是一個比一個敢塞啊。
如果對比CPU的話，170億個晶體管就相當于六個半Intel Haswell-E、十四個AMD FX！
當然啦，帕斯卡有16nm FinFET新工藝的加持，核心面積應該能控制住，畢竟新工藝支持立體晶體管，體積可以大大縮小，據可靠消息稱只有平面型的差不多1/3，因此整體面積要大大小于史上最龐大的601平方毫米的GM200。
AMD的下一代GPU則可能會使用三星/GF 14nm FinFET工藝制造，不過消息人士指出，16/14nm工藝差別其實并不大，尤其是柵極尺寸幾乎是一樣的，就看誰的良品率和產能更高了。

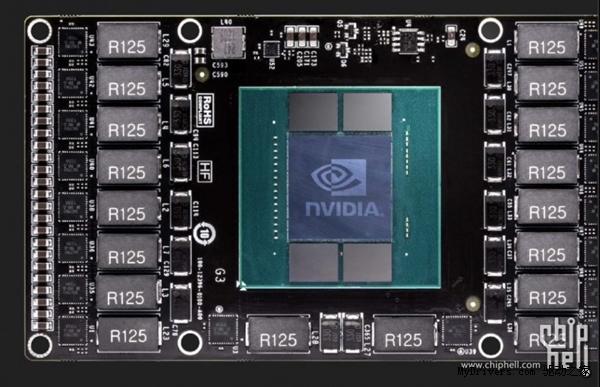

帕斯卡工程樣卡：HBM顯存清晰可見

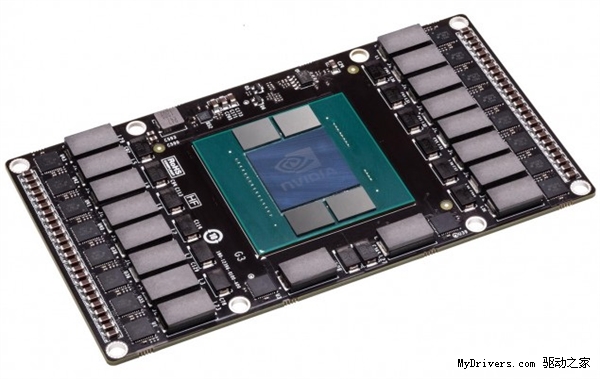

中央的就是GP100核心，看起來確實不大

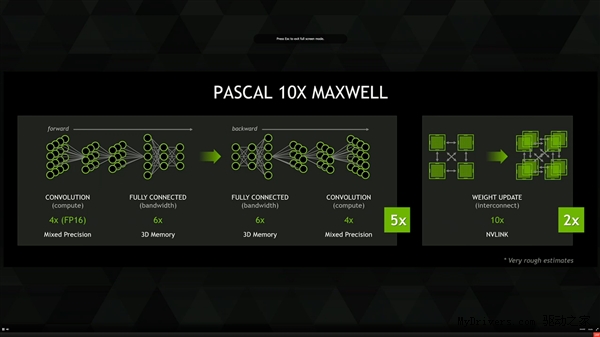

帕斯卡計算性能號稱10倍于麥克斯韋
NVIDIA GPU路線圖
