業界三大EDA公司，都有自己的MBIST工具，到底哪家強？本文將給出答案,同時簡單介紹這個工具最具優勢的地方-ARM core mem的mbist實現。

Mentor公司提供的Tessent MemoryBIST是目前業界市場份額最大的MBIST工具

它的特點如下：

1 自動化：能夠自動創建MBIST邏輯，完成BIST邏輯與存儲器的連接，可以產生MBIST的測試向量供測試機直接使用。

2 易定位：產生的MBIST結構中還可以包括故障的自動診斷功能，方便了故障定位和開發針對性的測試向量。

3 可并行：能夠在多個存儲器之間共享BIST控制器，實現并行測試，從而顯著縮短測試時間和節約芯片面積。

對于采用ARM核的高速芯片，mbist測試一直是一個棘手的問題。

2010年，ARM和Mentor司宣稱對于基于MentorTessent測試工具的ARM IP，該參考流程包含的文檔、無縫接口和腳本，能夠加快任一測試方案的開發。另外，該流程具有提高測試質量、降低測試成本和縮短測試設計的開發周期等特點。經過兩家公司的協作，Tessent MBIST 已經可以支持ARM MBIST的內核接口，從而為任一嵌入式內核提供一個或多個接口，并且在完全測試內核的任一內存同時，對內核的電源、性能或面積等方面具有最小影響。

所以對于ARM-CA7的內核，我們目前只有Tessent MBIST工具能夠最好的支持其內核的測試（使用shared_bus技術）。

在此我們介紹-CA7 MBIST的實現步驟如下

1) 把芯片中的CA7 核作為一個單獨的模塊，來做MBIST,建立MBIST flow

2) 需要把CA7 核內部的mem 的library 準備好,特別是根據CA7 的user_guide,更新mbist 配置文件的mem名稱，地址寬度等

3) 使用ETChecker 分析RTL code和mem models

4) 使用 ETCreater 產生 包含CA7模塊，CA7 MBIST,CA7 mem model 的RTL code和testbench

5)使用上面Tessent產生的testbench 驗證CA7 Mbist功能正確

6)由后端的工程師把MBIST電路和CA7核一起綜合，布局布線，得到性能最優化的網表

7)得到網表和SDF以后，仿真驗證CA7MBIST的功能和時序是否滿足要求

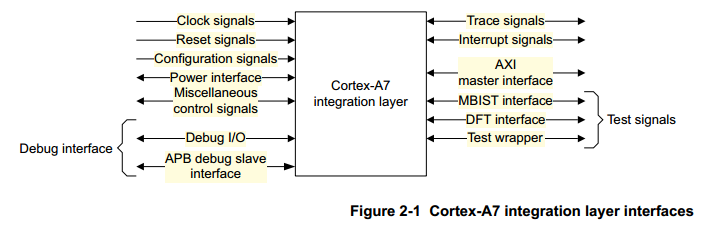

ARM的User_guider介紹CA7 的接口如下圖：

與mbist集成的接口就是MBIST Interface ,它們包括一組shared_bus

我們實現的CA7 MBIST架構如下圖所示

那么對Tessent MBIST工具的使用，KevinHe在此拋磚引玉，請朋友們暢所欲言。

問題

1)        使用Tessent MBIST如何實現at-speed測試？

2)        Tessent MBIST Shared bus 的使用有什么好處和壞處？

3)        Tessent MBIST是否可以用于其它的ARM核以及CPU核？

關于MBIST的技術介紹，我們可以參看《數字系統測試和可測試性設計》一書，書中有更為詳細和系統的介紹，該書近期將由機械工業出版社出版。
