最新吉時利SMU模塊解決了低電流、高電容的棘手測試挑戰

2019-11-13 09:00:49 泰克科技

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

泰克科技公司日前宣布，為Keithley 4200A-SCS參數分析儀推出兩款最新源測量單元(SMU)模塊，即使在由于長電纜和復雜的測試設置而產生高負載電容時，其仍能執行低電流測量。許多主要測試應用都面臨著這一挑戰，如LCD顯示器制造和卡盤上的納米FET器件測試。

在被測器件本身電容很小的情況下，許多低電流測量應用中所需要的測試設置也會增加SMU輸出端的電容。當測試連接電容太大時，最終的低電流測量結果可能會變得不穩定。為解決這些挑戰，新模塊在提供電壓和測量電流時，支持的電纜長度和連接電容都要超過傳統SMU。

最新4201-SMU和4211-SMU是為采用長電纜、開關矩陣、通過柵極接觸卡盤及其他夾具的測試裝置專門設計的。這就讓研究人員和制造測試工程師節省了大量的時間和成本，而這些時間和成本本來可以花費在故障排除和重新配置測試設置上。

“因為要降低電流來節省能耗，精細測試裝置所產生的高負載電容正成為一個日益嚴重的問題。在測試智能手機或平板電腦采用的大型LCD面板時，就面臨著同樣的問題。”泰克科技公司吉時利系統和軟件總經理Peter Griffiths說，“我們的新模塊特別擅長進行穩定的低電流測量，并將立即使我們的許多現有和未來的客戶受益。”

在最低電流測量范圍內，4201-SMU和4211-SMU可以提供和測量的系統電容要比當前水平高出1,000倍。例如，如果電流在1 ~ 100 pA (皮安)之間，那么最新吉時利模塊可以在低達1 µF (微法拉)的負載電容下保持穩定。相比之下，同類產品最多只能容忍1,000 pF (皮法)的負載電容，之后測量穩定性就會劣化，這要比最新吉時利模塊差1,000倍。

4201-SMU和4211-SMU在訂貨時可以預先配置一個4200A-SCS，構成全面的參數分析解決方案；也可以現場輕松升級現有的設備，不需把設備發送到服務中心，可望節省幾周的中斷時間。

關于4200A-SCS

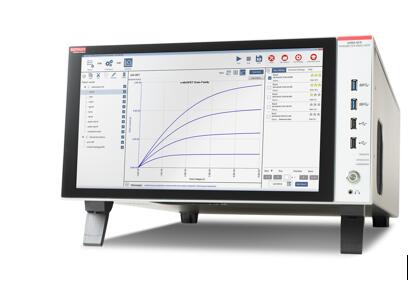

4200A-SCS是一種可以量身定制的全集成參數分析儀，可以同步查看電流-電壓(I-V)、電容-電壓(C-V)和超快速脈沖式I-V特點，加快半導體、材料和工藝開發和制造過程。每臺4200A-SCS可以配置最多9個SMU。該系統的Clarius軟件用戶界面擁有觸控和滑動或點擊控制功能，支持在現代半導體、材料和工藝表征中進行高級測試定義、參數分析、圖表繪制和自動化。

關鍵詞：泰克科技測試測量
