泰克日前為5系列和6系列MSO混合信號示波器發布了新的固件，推出了一種名為Spectrum View（頻譜視圖）的全新分析工具，支持免費升級，可以在5系列和6系列MSO的高清大屏幕上執行混合域分析。只需更新最新固件，就可以把這種混合域功能添加到任何5或6系列MSO上，當然所有新儀器在出廠時都會自帶這種功能。
到目前為止，泰克MDO4000C混合域示波器是唯一提供時域和頻域同步分析的示波器，可獨立控制模擬波形視圖和頻譜視圖，因為它帶了一臺完整的頻譜分析儀，并擁有自己的專用輸入通道。
為滿足高性能5系列和6系列MSO混合信號示波器對RF分析的需求，泰克采用了一種全新方法，不要求單獨的輸入通道，同時仍能提供類似的功能。這種最新固件啟用了示波器中此前內置的專利技術，通過儀器中的硬件，可以同時查看模擬波形視圖(如下圖的左下方)和頻譜視圖(右側)，并獨立控制每個域。
5系列和6系列MSO全新固件升級，可同時支持模擬波形視圖和頻譜視圖，并獨立控制每個域
通過獨立控制，您可以使用熟悉的菜單方式來設置中心頻率、頻寬和RBW，而不會影響波形視圖中的時間標度。反之亦然，水平標度變化不會影響頻譜。由于獨立控制功能，您可以把頻域事件與其他時域事件輕松地關聯起來。
獨立控制可讓您使用熟悉的方式調節頻譜

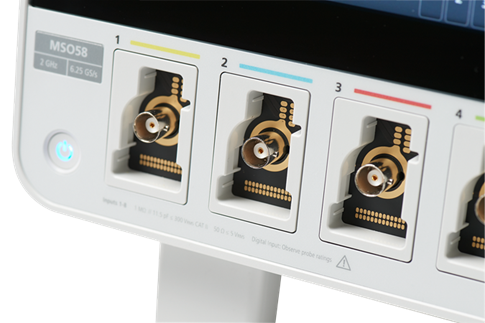

5系列和6系列 MSO都有多個FlexChannel輸入。每個輸入既可以作為一條模擬通道使用，也可以作為八條數字通道使用。新增了頻譜視圖功能，任何模擬通道可以同時被用來觀察時域波形，頻域頻譜或這兩者。只需將TLP058邏輯探頭連接到任何輸入即可啟用數字通道。也就是說，任何輸入通道都可以用來查看模擬波形、頻率頻譜或數字波形。
Flex Channel控制功能意味著任何輸入通道都可以用來查看模擬波形、頻率頻譜或數字波形

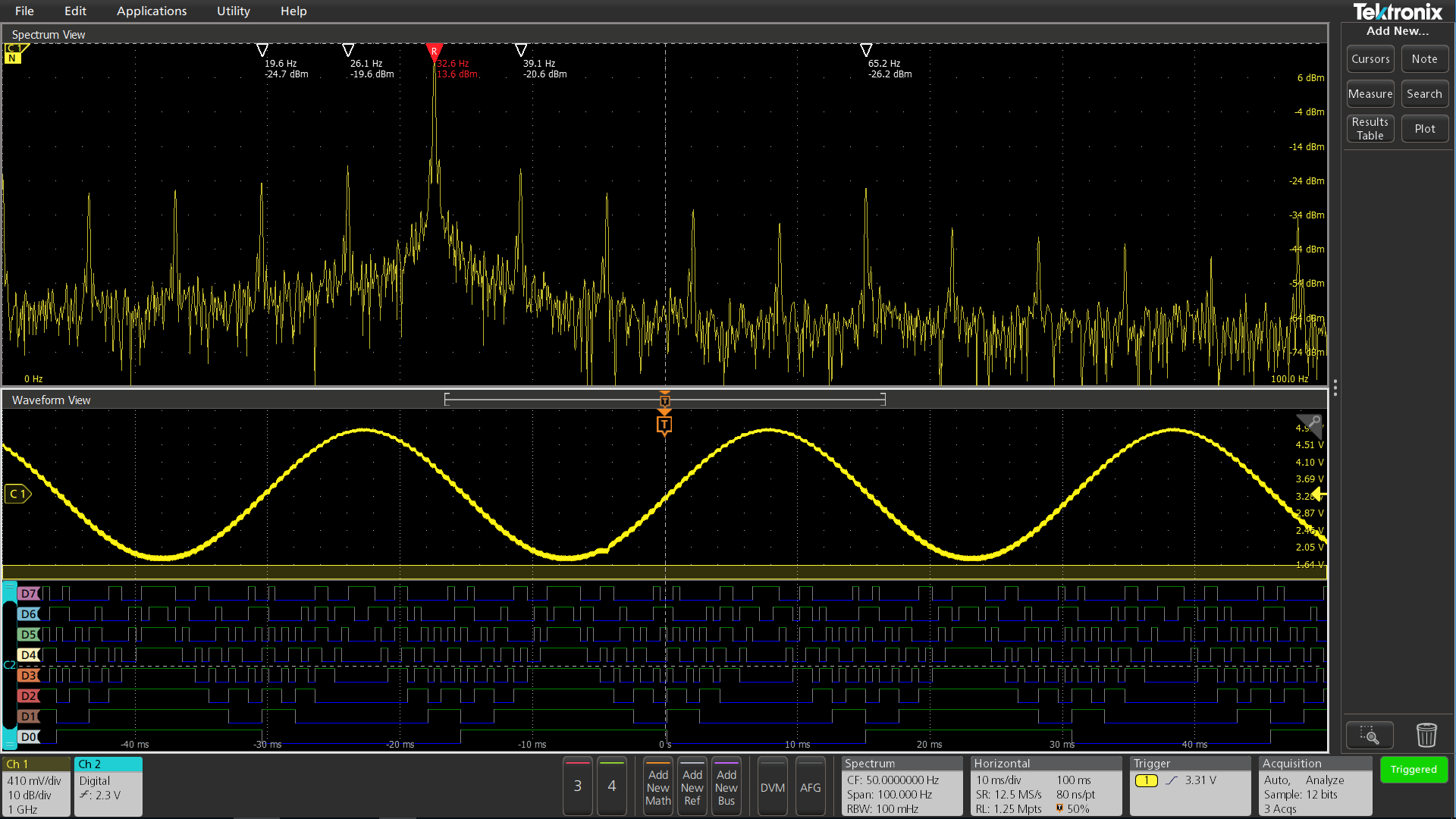

下面的屏幕顯示了兩條通道：通道1測試一個8bit數模轉換器的輸出，可同時顯示波形和頻譜。通道2測試DAC的輸入使用Flex channel顯示為8個邏輯波形。
模擬波形、頻率頻譜和數字波形組成的視圖

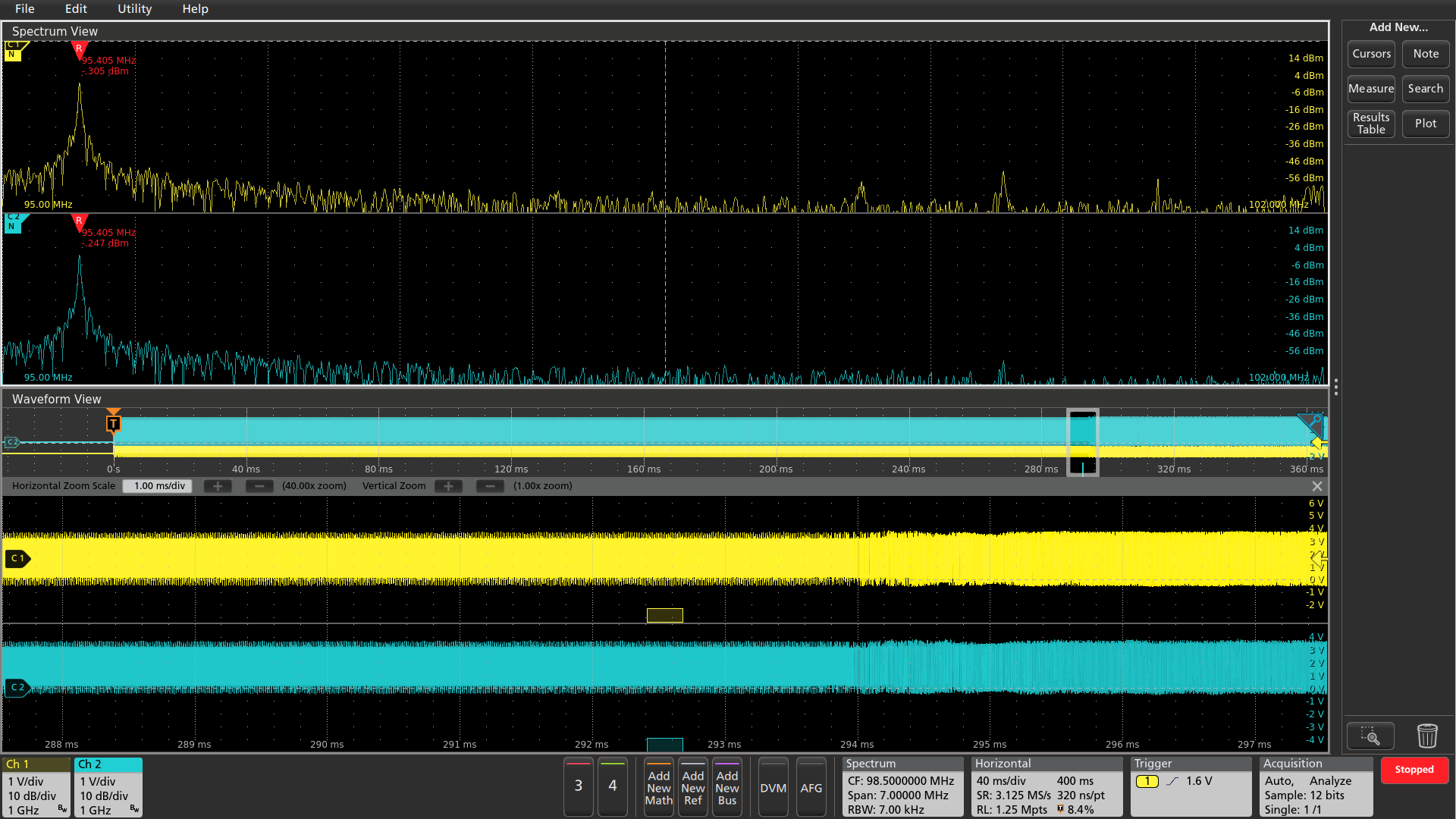

您還可以在多條通道上執行混合域分析，如下圖所示。在黃色及藍色輸入通道模擬波形中，每個波形都可顯示對應的頻譜。注意下面每個波形都是一個小矩形框，這指明了頻譜在時域波形中發生的時間點。可以在整個波形中移動這個頻譜時間窗口，查看波形中任何時間點上的同步頻譜。
通過頻譜視圖，您還可以在一條以上的通道上同時執行混合域分析。
