泰克助力DisplayPort及eDP在車載顯示領域的應用
2025-03-28 09:52:23 EETOP在汽車行業快速發展的當下，高分辨率視頻顯示和內容領域也在迅速擴張。隨著智能座艙和自動駕駛技術的發展，對高分辨率、低延遲顯示的需求不斷增加，DisplayPort（DP）和Embedded DisplayPort（eDP）已成為車載顯示領域的重要接口技術。eDP 以其低功耗、低線數和高帶寬的特點，成為汽車信息娛樂系統和數字儀表盤的理想選擇，DisplayPort 則憑借其強大的功能，支持多屏顯示和高分辨率視頻傳輸，為汽車座艙提供沉浸式視覺體驗。
eDP：為汽車顯示而生的內嵌接口
eDP是由視頻電子標準協會（VESA）專為移動設備和汽車顯示系統設計的內嵌顯示接口。eDP接口共有1~4對lane用于數據傳輸，內嵌時鐘，能夠實現高速數據傳輸。其不同速率模式如下：
· RBR（Reduced Bit Rate）：1.62Gbps
· HBR（High Bit Rate）：2.7Gbps
· HBR2：5.4Gbps
· HBR3：8.1Gbps
圖1. eDP接口結構圖
eDP 的設計使其能夠在傳輸大量數據和節省電力之間靈活切換，支持單工或雙工配置，并可根據需要配置多個數據通道。這種靈活性使其成為移動設備和汽車顯示系統的理想選擇。
eDP 測試需求與泰克解決方案
eDP 的測試包括 Source 端（發送端）和 Sink端（接收端）的物理層測試，測試項目涵蓋電氣特性、信號完整性、時鐘恢復等多個方面。Source端根據設備速率，選擇對應的高帶寬示波器進行測試；Sink端的測試主要是根據不同速率進行接收端的壓力容限測試。
根據測試標準，滿足RBR和HBR速率，需要至少8GHz帶寬示波器。滿足HBR2速率測試，需要選擇至少12.5GHz帶寬示波器，采樣率80GS/s以上。如果需要考慮到HBR3的速率，示波器帶寬需要考慮16GHz。
· 高性能示波器：如 DPO/MSO70000C/DX/SX 系列，提供高帶寬和高精度測量；
· 靈活的探頭選擇：適用于多種測試環境。

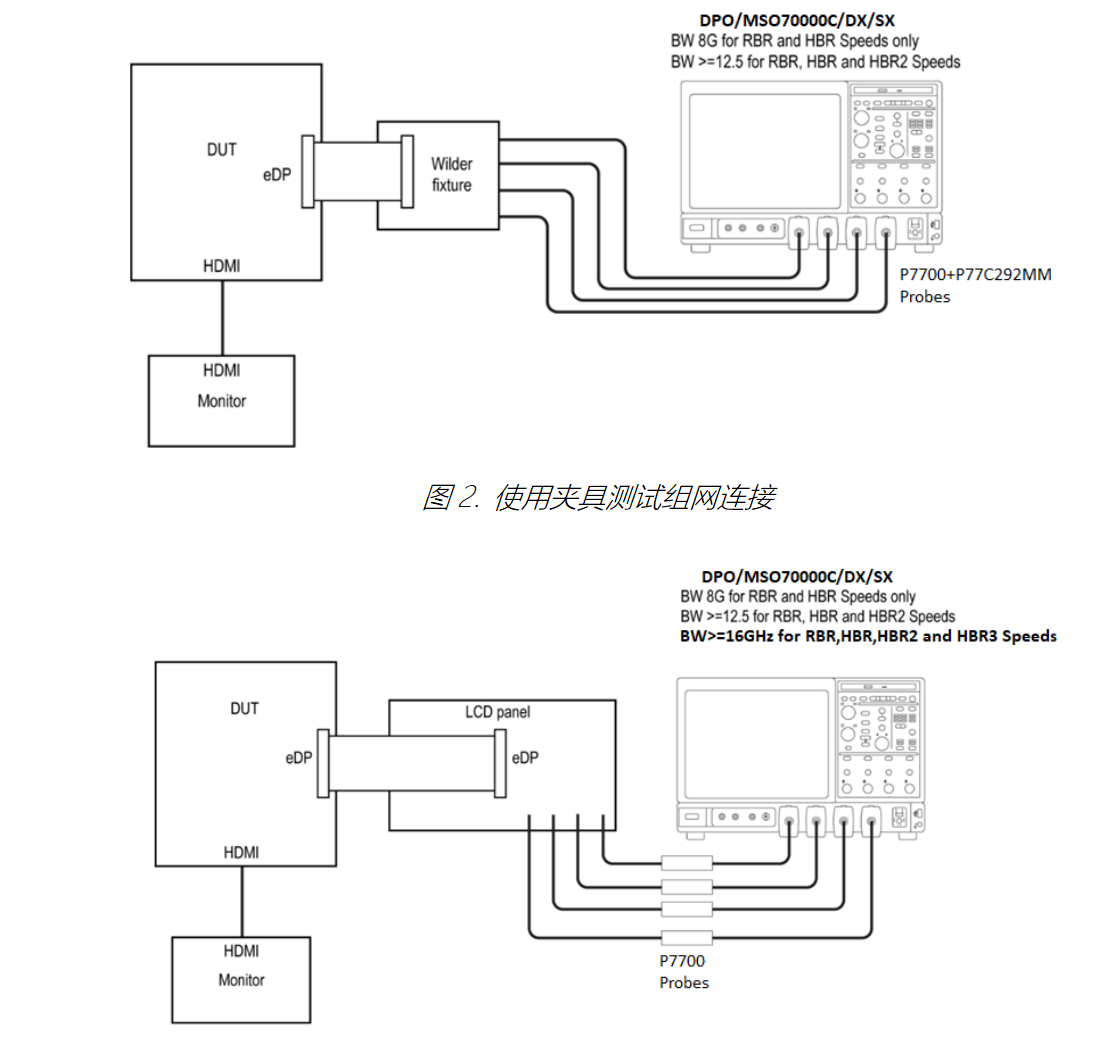

泰克的eDP測試方案支持使用eDP夾具和差分SMA探頭測試，也可以使用差分探頭直接在eDP panel端進行探測。兩種方法均可實現最多4對lane的同時測量。如果eDP收端支持CTLE（Continuous Time Linear Equalizer）或CTLE+DFE（Decision Feedback Equalizer）均衡，眼圖測試需要示波器能夠仿真到CTLE或CTLE+DFE均衡之后的眼圖。泰克eDP物理層測試軟件本身支持符合規范要求的CTLE仿真，通過搭配泰克SDLA串行鏈路分析軟件，可以實現DFE的仿真。
DisplayPort：高性能的通用顯示接口
DisplayPort 是一種高性能的通用顯示接口，支持多種設備的連接。它采用先進的信號處理技術，能夠支持高達 8K 分辨率的視頻傳輸。DisplayPort 的關鍵特性包括：
· 高數據速率：支持高達 8K 分辨率的視頻傳輸
· 多屏顯示：支持多個顯示器的連接
· 低延遲：確保實時視頻和音頻傳輸
· 向后兼容：兼容舊版本的 DisplayPort 設備
DisplayPort 的這些特性使其成為消費電子和汽車領域的理想選擇，能夠滿足不同應用場景的需求。
DisplayPort 測試需求與泰克解決方案
DisplayPort 2.0測試的核心挑戰集中體現在三個方面：超高帶寬信號完整性管理，UHBR20（20 Gbps/通道）速率下，信號衰減、串擾和抖動問題顯著加劇，需高精度工具捕捉細微異常；復雜的協議交互驗證，包括顯示流壓縮（DSC）、面板重播（Panel Replay）等新功能的協議握手與鏈路訓練（LTTPR）過程穩定性；多場景兼容性保障，需確保與USB4、Thunderbolt等接口在DP Alt Mode下的互操作性，同時應對嚴苛的車載與工業環境適應性測試。
這些挑戰要求測試方案兼具高頻硬件性能與智能化協議分析能力。泰克提供的 DisplayPort 測試解決方案包括：
· 高性能示波器：如DPO/MSO70000系列（帶寬≥33 GHz，采樣率≥100 GS/s，支持UHBR20信號的全頻段捕獲），提供高帶寬和高精度測量；
· 自動化測試軟件：TekExpress DP2.0預合規套件提供一鍵自動化測試功能，覆蓋物理層（眼圖、抖動）與協議層（LTTPR、DSC）的全維度驗證，而SDLA串行鏈路分析軟件通過仿真接收端均衡（CTLE/DFE）和故障診斷，深度解析信號抗干擾能力。
· 靈活的探頭選擇：搭配TDP7700差分探頭和DP2.0專用測試夾具，確保高頻信號無損傳輸與穩定連接；
DisplayPort 源（發射機）需滿足狀態控制要求，以傳輸符合合規性測試規范所需的數據模式和信號特性。TekExpress DisplayPort 2.1 支持 UHBR 數據速率的 16 個預設值，用戶可選擇最佳預設值并對其進行信號質量測試。該解決方案允許為不同數據速率的不同測試點選擇不同預設值，若不知最佳預設值，可選擇多個預設值，從中找出最佳預設值并進行信號質量測試。它還能對所有預設值進行信號質量測試，可運行部分信號質量測量。默認配置 DP40 和 DP80 DisplayPort 電纜進行測試，也可在高級模式中選擇其他電纜型號。

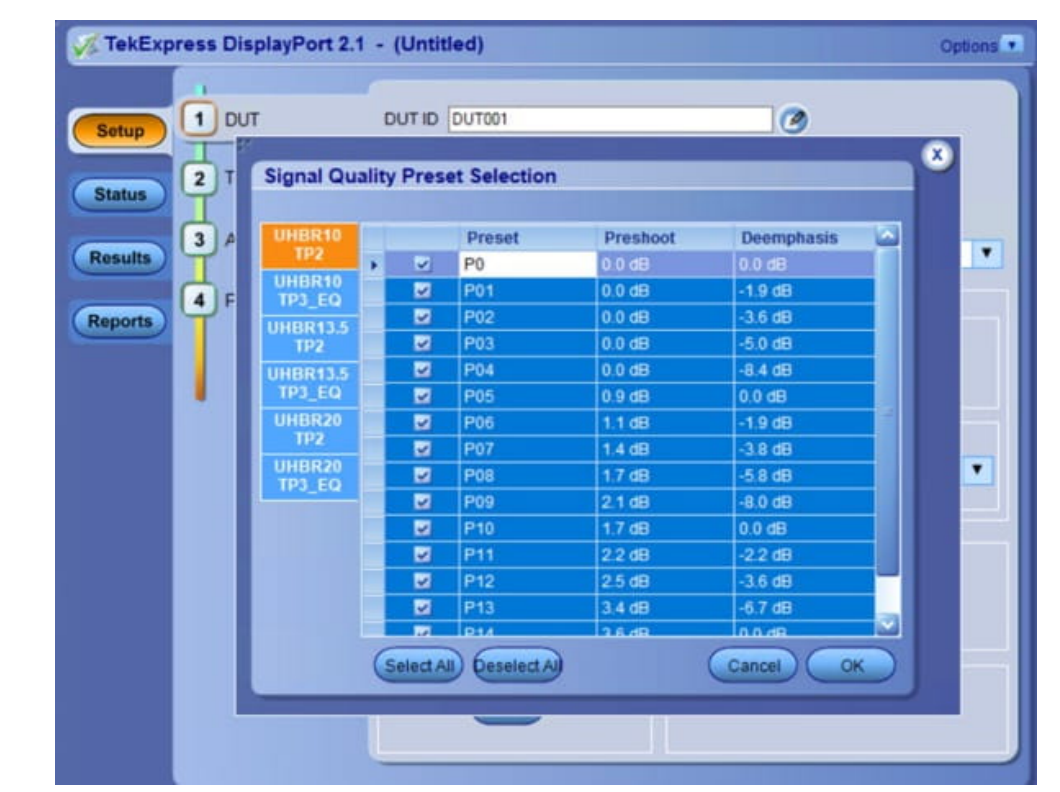

圖4. 信號質量測量預設選擇面板
泰克的 DisplayPort 測試方案支持全鏈路覆蓋（Source端、Sink端、電纜及中繼器）和前瞻性升級（兼容未來DP2.1標準），能夠滿足從研發到生產的全場景測試需求，幫助工程師快速、準確地完成測試任務。
結語
DisplayPort 和 eDP 作為領先的顯示接口技術，正在不斷拓展其在消費電子和汽車領域的應用場景。泰克公司憑借其先進的測試解決方案，為工程師提供了強大的工具，助力 DisplayPort 和 eDP 技術的開發和應用。隨著技術的不斷演進，DisplayPort 和 eDP 將繼續為高性能、低功耗的顯示技術提供支持。
