Linear推出超低噪聲、超高電源紋波抑制 (PSRR)、低壓差電壓線性穩壓器 LT3045
2016-10-12 16:36:53 未知 |
Linear推出超低噪聲、超高電源紋波抑制 (PSRR)、低壓差電壓線性穩壓器 LT3045，該器件是廣受歡迎的 200mA LT3042 超低噪聲 LDO 的較大輸出電流版本。LT3045 采用獨特設計，在 10kHz 時產生僅為 2nV/√Hz 的超低點噪聲，在很寬的 10Hz 至 100kHz 帶寬上產生 0.8μVRMS 整體輸出噪聲。其低頻和高頻 PSRR 性能非常出色。低頻 PSRR 直至 10kHz 時超過 90dB，高頻 PSRR 直至 2.5MHz 時超過 70dB，從而改善了具噪聲或高紋波輸入電源。LT3045 運用凌力爾特專有的 LDO 架構，即精準電流源基準之后跟隨一個高性能單位增益緩沖器，從而產生幾乎恒定的帶寬、噪聲、PSRR 和負載調節性能，并不受輸出電壓影響。此外，該架構允許多個 LT3045 并聯，以進一步降低噪聲、增大輸出電流并在印刷電路板上擴散熱量。
在 1.8V 至 20V 輸入電壓范圍內，LT3045 在滿負載時以 260mV 壓差電壓提供高達 500mA 輸出電流。輸出電壓范圍為 0V 至 15V，輸出電壓容限在整個電壓、負載和溫度范圍內為非常準確的 ±2%。該器件的寬輸入和輸出電壓范圍、大帶寬、高 PSRR 和超低噪聲性能非常適合為噪聲敏感型應用供電，例如 PLL、VCO、混頻器、LNA、噪聲非常低的儀器、高速 / 高精確度數據轉換器、成像和診斷等醫療應用、精準的電源以及作為開關電源的后置穩壓器。
LT3045 采用非常小的低成本 10μF 陶瓷輸出電容器工作，優化了穩定性和瞬態響應。單個電阻器設定精準的外部電流限制 (在溫度范圍內為 ±10%)。單個 SET 引腳電容器可降低輸出噪聲，并提供了基準軟啟動功能，從而防止在接通時輸出電壓過沖。此外，該器件的內部保護電路包括電池反向保護、電流反向保護、具折返的內部電流限制和具遲滯的熱限制。其他特點包括快速啟動功能 (如果使用電容值很大的 SET 引腳電容器就很有用)，以及具可編程門限的電源良好標記以指示輸出電壓處于穩定狀態。
LT3045 采用耐熱性能增強型 10 引線 3mm x 3mm DFN (與 LT3042 引腳兼容) 和 12 引線 MSOP 封裝，兩種封裝的占板面積都很緊湊。E 級和 I 級版本有現貨供應，工作結溫范圍為 –40°C 至 125°C。未來的高溫 H 級版本將規定溫度范圍為 –40°C 至 150°C。這些器件有現貨供應，E 級版本的千片批購價為每片 2.80 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT3045。

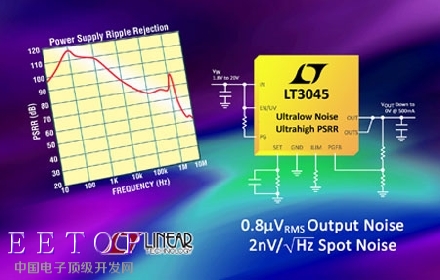

照片說明：20VIN、500mA、0.8μVRMS 超低噪聲、超高 PSRR LDO
性能概要： LT3045
· 超低 RMS 噪聲：0.8μVRMS (10Hz 至 100kHz)
· 超低點噪聲：10kHz 時為 2nV/√Hz
· 超高 PSRR：直至 10kHz 時 >90dB，直至 2.5MHz 時 >70dB
· 輸出電流：500mA
· 寬輸入電壓范圍：1.8V 至 20V
· 采用單個電容器改善噪聲和 PSRR
· 100μA SET 引腳電流：±1% 初始準確度
· 單個電阻器設定輸出電壓
· 高帶寬：1MHz
· 可編程電流限制
· 低壓差電壓：260mV
· 輸出電壓范圍：0V 至 15V
· 具可編程門限的電源良好標記
· 快速啟動能力
· 精準的使能 / UVLO
· 可并聯多個器件以降低噪聲和提供較高的電流
· 具折返的內部電流限制
· 最小輸出電容器：10μF (陶瓷)
· 電池反向和電流反向保護
· 12 引線 MSOP 和 10 引線 3mm x 3mm DFN 封裝
