R&S?ZNA最新矢量網絡分析儀：卓越的射頻性能和創新的操作與使用方法

2019-04-15 09:52:00 EETOP

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

以“物聯網”為關鍵特征，以“智能化”為目標的第四次工業革命正在發生，如何能抓住這個世紀機遇，是當前有志于有所為的企業在思考的。隨著5G、人工智能、機器人、先進制造、量子信息科學等新技術的不斷出現與更迭，以及開發周期不斷縮短的需求，這些都給測試測量帶來了很大的挑戰。

羅德與施瓦茨中國區矢量網絡分析儀產品經理張念民先生

近期，EETOP應邀出席羅德與施瓦茨（R&S公司）在EDI CON 2019上的媒體見面會，羅德與施瓦茨中國區矢量網絡分析儀產品經理張念民先生說到：“雖然在ZNA推出以前，各種矢量網路分析儀已經可以滿足用戶當前對器件和模塊進行測試的應用需求，但是羅德與施瓦茨公司在ZNA產品上所取得的技術創新和突破可以幫助用戶更有信心地應對未來更高級和更復雜的測試任務，伴隨著ZNA產品的推出，羅德與施瓦茨公司將會在矢量網絡分析儀市場上有更好的表現。”我們很高興的看到，羅德與施瓦茨此次重磅介紹的2019年新推出的R&S ZNA系列高端矢量網絡分析儀在產品技術和硬件設計上都有很大突破。

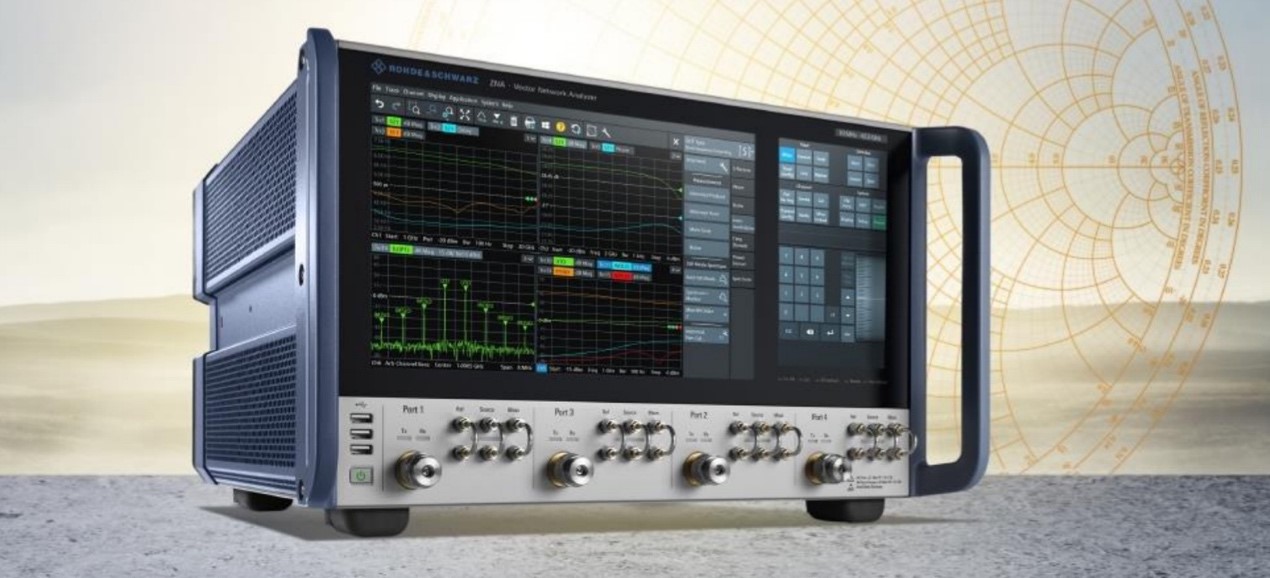

R&S®ZNA系列矢量網絡分析儀

R&S ZNA系列矢量網絡分析儀有兩個型號：R&S ZNA26（10MHz到26.5GHz）和R&S ZNA43（10MHz到43.5GHz），其中R&S ZNA43還分為40GHz和43.5GHz。兩個頻段產品的配置可以讓用戶按需選取，做到成本上的不浪費。據張念民介紹說：“在40GHz和43.5GHz這么窄的間隔內分成兩款產品在設備生產上會增加R&S公司的生產成本，但是這樣對用戶的好處是顯而易見的，起碼用戶在測量SMA、3.5mm、2.92mm接口規格的產品時可以共用同樣的校準件、測量電纜等附件，省去了使用同軸適配器的麻煩。羅德與施瓦茨還將推出50GHz和67GHz的產品，以滿足未來的測試需求。”

R&S ZNA適合應用于軍工電子器件研發、雷達測試、衛星測試、無線通信測試以及科研機構與高校等廣泛領域中。相比傳統網絡分析儀，R&S ZNA矢量網絡分析儀有了很大的提升，如：最高的射頻性能指標、能顯著簡化測量設置的獨到硬件設計特性、世界上首個完全用觸摸屏進行控制與操作的創新設計等。

更高的射頻性能指標：146dB動態范圍，0.001dB低跡線噪聲

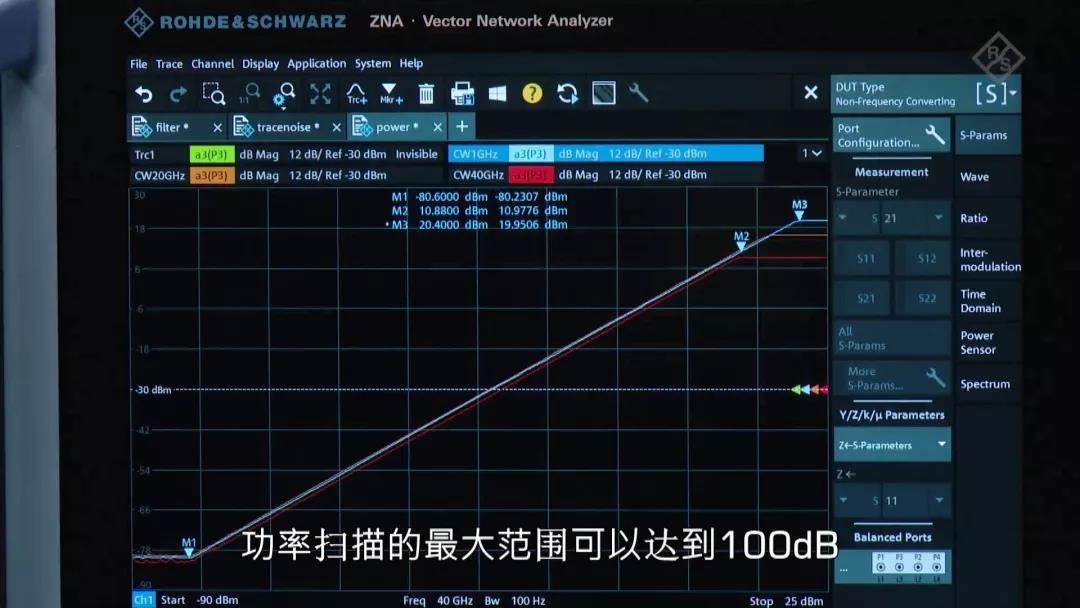

動態范圍是矢量網絡分析儀的一個關鍵指標，只有具有高動態范圍才能實現精準的測量。據介紹，R&S ZNA的動態范圍典型值是139dB，配備相關選件后最高可達170dB，功率掃描的最大范圍可達到100dB。在1 kHz中頻帶寬的設置條件下，其測量動態范圍可高達146 dB（典型值），跡線噪聲可低至0.001 dB。在測量放大器方面，100 dB的功率掃描范圍、每個端口上內置的脈沖源和脈沖調制器、靈活的交調失真測量方法、以及頻譜分析等功能讓測量任務變得更加容易。

張念民強調說：“這兩個出色的性能指標是測量高抑制比濾波器必不可少的。R &S®ZNA極其出色的測量結果，穩定性和超低的測量跡線噪聲，使用戶能夠完成最苛刻對有源和無源器件/模塊進行測量的任務。”

卓越的硬件設計：快兩倍速度完成混頻器測量

R&S ZNA有4個內置的相位相參的激勵源，測量混頻器的交調失真、測量多級變頻的前端模塊時，配置和操作更簡單；2個本振信號源，不需要參考混頻器就可以測量混頻器，測量速度快，測量結果的跡線噪聲更小；內置脈沖發生器和脈沖調制器，單臺儀表即可完成脈S沖參數的測量。

獨具特色的硬件設計讓用戶在測量變頻器、放大器、甚至是復雜的TR組件時都能享受該儀表設置時簡單方便所帶來的好處，用戶只要把被測器件與R&SZNA連接一次即可完成對上述器件的測量工作。與過去的方法相比，在測量變頻器件時，用戶不需要使用參考混頻器就可在過去一半的時間內完成經過矢量校準的變頻損耗、插入相位、群延時等的測量工作。”

張念民說，“借助R&S ZNA獨有的硬件設計特性，用戶可以比以往快兩倍的速度完成混頻器的測量。硬件設計好意味著做復雜測試時外圍搭建的電路和輔助設備越簡單，尤其是針對混頻器和變頻器的測試，該產品的優點是內置業內獨創的兩個本振信號源，這樣的硬件系統讓有變頻器測試經驗的用戶覺得，用起來就像連接普通兩、三端口器件那樣容易。”

創新設計：世界首創觸摸屏控制與操作

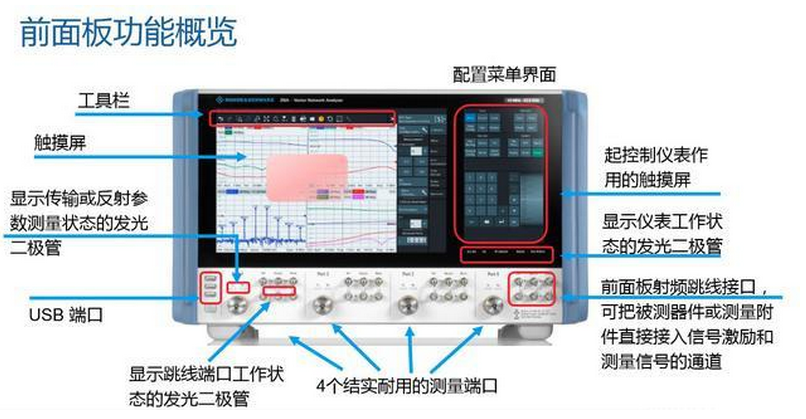

從外觀上看，這款矢量網絡分析儀與以往產品最大的不同就是采用了全觸摸屏顯示屏。R&S ZNA是全球首個完全以觸摸屏的方式進行操作的矢量網絡分析儀，其中主顯示屏是12.1英寸的觸摸屏，所有的測量跡線都顯示這個觸摸屏上；控制面板是一個7英寸的觸摸屏，用戶可以用手觸的方式來完成所有的操作。

此外，R&S ZNA系列配置了以DUT為中心設計的操作邏輯和步驟，操作向導會逐步指導用戶進行配置和校準的操作，用戶只需要幾個步驟即可把包含所有相關參數在哪點額數條測量跡線設置好。僅需要一次連接就可以精確高效地表征低噪聲放大器、接受機、頻率交換器和T/R模塊的所有特性。當然，觸摸屏的操作方式，其接受度肯定不會是百分之百的，所以R&S ZNA也保留了傳統的操作控制方式。用戶可以用過去習慣的操作方法來設置測試過程，貼心的服務給用戶提供了高度的靈活性，使其能夠順利完成哪怕是最困難的測量任務。

R&S ZNA功能演示：設計新穎，功能強大

在展會現場，羅德與施瓦茨全球應用專家Thilo Bednorz先生演示了R&S ZNA系列矢量網絡分析儀的強大功能和創新性能，流暢快捷的測試體驗給大家留下深刻印象。針對大家關心的如果需要測量8個天線時R&S ZNA如何實現？Thilo Bednorz現場演示解釋說：“可以直接用接入的跳線，接入8個接收機，因為測量接收機和參考接收機都是接收機，測量和參考是一樣的，重要的是信號接收機經過ad變換，數字部分也是獨立的，不用復用的方法測量，它們是獨立的8路信號。如果是16個接收機，經過ad出來后還可以做垂直級和水平測試，天線測試非常費時，信號可以輻射天線信號，接入到中頻，進行后面的測試。”
