東芝推出全新可重復使用的電子熔斷器（eFuse IC）系列產品
2024-07-18 14:02:56 EETOP東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出新系列8款小型高壓電子熔斷器（eFuse IC）——TCKE9系列，支持多種供電線路保護功能。首批兩款產品“TCKE903NL”與“TCKE905ANA”于今日開始支持批量出貨，其他產品將陸續上市。
TCKE9系列產品具有電流限制和電壓鉗位功能，可保護供電電路中的線路免受過流和過壓狀況的影響，這是標準物理熔斷器無法做到的。即使發生異常過流或過壓，也能保持指定的電流和電壓。
此外，新產品還具有過熱保護和短路保護功能，當電路產生異常熱量或發生意外短路時，可通過立即關閉eFuse IC來保護電路。eFuse IC的另一個優勢是消除復雜的電路設計，并減少組件數量——與使用分立部件實現保護功能相比，可以實現更簡單的電路設計，使用更少的組件和更小的面積。
東芝正在為eFuse IC獲得國際高級安全標準IEC 62368-1認證，這也將簡化客戶設備需要進行的認證測試。
目前，該系列產品包含8種產品，涵蓋3.3 V、5 V、12 V、20 V四種電壓等級，適用于各種供電電壓的過壓保護，每種電壓都有兩種類型——自動重試型（eFuse IC自動恢復電路）和鎖存型（通過外部信號觸發恢復）。客戶可以根據自己的需求和設備尺寸選擇合適的產品。
東芝官網上現已提供eFuse IC應用電路（帶熱關斷功能）和eFuse IC應用電路（具有增強過流保護功能）的參考設計。
eFuse IC應用電路（帶熱關斷功能）參考設計

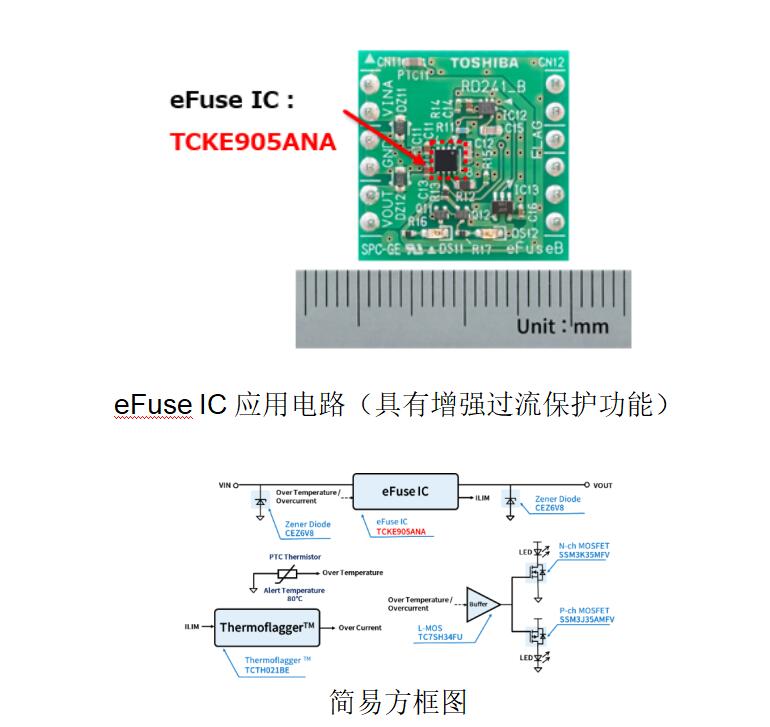

eFuse IC應用電路（具有增強過流保護功能）參考設計

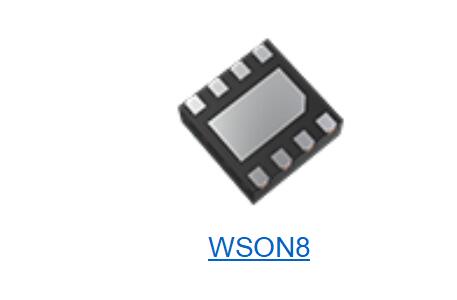

封裝圖
WSON8
? 應用：
- 供電電路保護（服務器、SSD、筆記本電腦、游戲控制器、增強現實和虛擬現實設備等）
? 特性：
- 最大輸入電壓：VIN（最大值）＝25.0 V
- 低導通電阻：Ron＝34 mΩ（典型值）
- 高輸出額定電流：IOUT＝0至4.0 A
- 輸入過壓鉗位功能（4種類型）
- 過流限制精度：ILIM精度＝–17%/＋14%（Ta=–40至125 °C，RILIM＝487 Ω）
- 輸出短路響應時間：tSHORT＝2 μs（典型值）
- FLAG功能
- 纖薄緊湊的WSON8封裝：2.0×2.0 mm（典型值），厚度＝0.8 mm（最大值）
? 主要規格：
（除非另有說明，Ta＝25 °C）
工作范圍 | 電氣特征 | 恢復操作類型 | 其他特性 | 庫存查詢和購買 | ||||||
輸入電壓 VIN （V） | 工作結溫 Tj_opr （°C） | 輸出電流 IOUT （A） | 過流限制精度 ILIM精度（%） | 過壓鉗位 VOVC （V） | 短路響應時間 tSHORT （μs） | 電流限制響應時間 tLIM （μs） | ||||
最小值／最大值 | 典型值 | 典型值 | 典型值 | |||||||
TCKE903NL | 2.7至23.0 | –40至125 | 0至4.0 | –17/＋14[2] | 3.87 | 2.0 | 80 | 鎖存型 | FLAG功能 | 在線購買 |
TCKE903NA[1] | 自動重試型 | - | ||||||||
TCKE905NL[1] | 5.7 | 鎖存型 | - | |||||||
TCKE905ANA | 自動重試型 | 在線購買 | ||||||||
TCKE912NL[1] | 13.7 | 鎖存型 | - | |||||||
TCKE912NA[1] | 自動重試型 | - | ||||||||
TCKE920NL[1] | 22.2 | 鎖存型 | - | |||||||
TCKE920NA[1] | 自動重試型 | - | ||||||||
注：
[1] 在開發中。
[2] Ta=–40至125 °C，RILIM＝487 Ω。
如需了解新產品的更多信息，請訪問以下網址：
TCKE903NL
