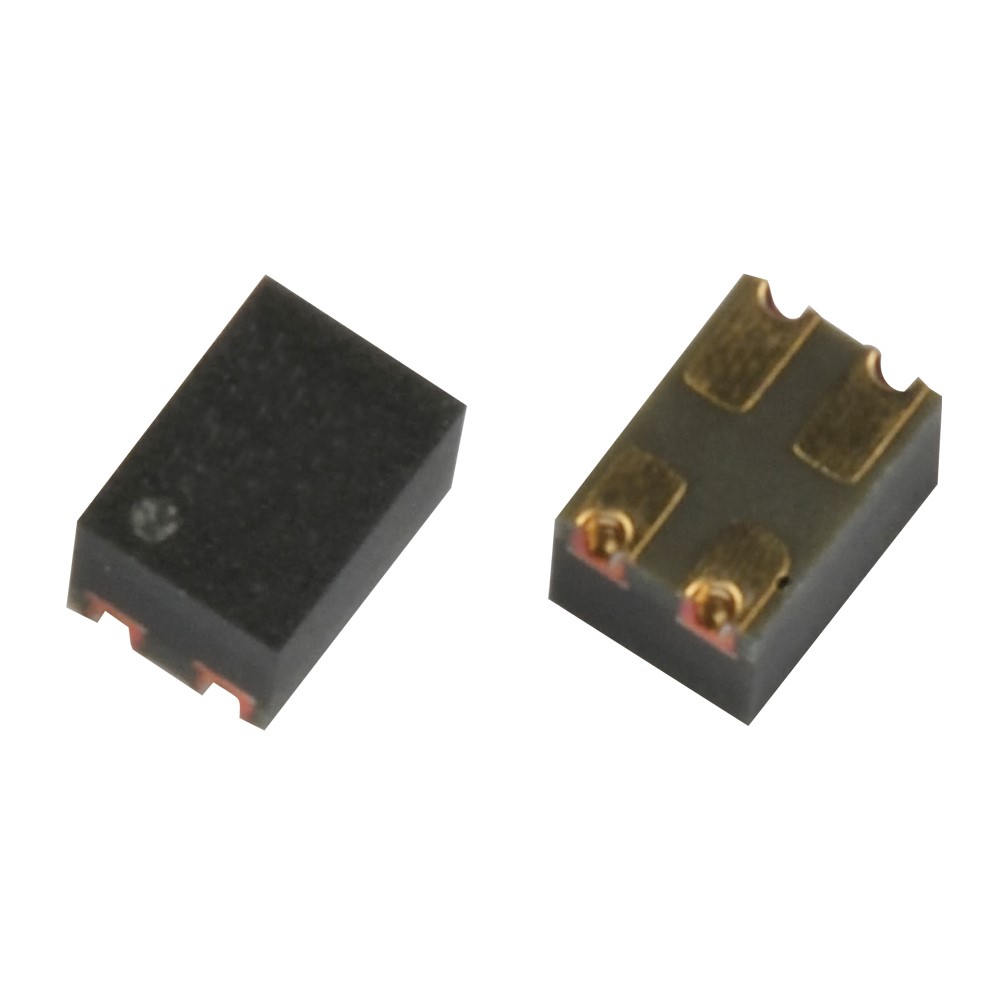

東芝推出全新低壓驅動光繼電器系列
2019-06-12 08:49:52 東芝
| 產品型號 | TLP3406SRH | TLP3406SRL | TLP3407SRH | TLP3407SRL | TLP3412SRH | |
| 直流系統電壓VCC典型值（V） | 3.3／5 | 1.8 | 3.3／5 | 1.8 | 3.3／5 | |
| 封裝 | S-VSONR4 | |||||
| 絕對 最大 額定值 |
斷態輸出端電壓VOFF（V） | 30 | 30 | 60 | 60 | 60 |
| 導通電流ION（A） | 1.5 | 1.5 | 1.0 | 1.0 | 0.4 | |
| 導通電流（脈沖）IONP（A） | 4.5 | 4.5 | 3.0 | 3.0 | 1.2 | |
| 電氣 特性 |
工作電壓VFON最大值（V） | 3 | 1.8 | 3 | 1.6 | 3 |
| 導通電阻RON最大值（Ω） | 0.2 | 0.2 | 0.3 | 0.3 | 1.5 | |
| 輸出電容COFF典型值（pF） | 120 | 80 | 120 | 80 | 20 | |
| 斷態電流IOFF最大值（nA） @VOFF |
1 （@20V） |
1 （@20V） |
1 （@50V） |
1 （@50V） |
1 （@60V） |
|
| 開關 特性 |
導通時間tON最大值 | 2 | 2 | 2 | 2 | 0.5 |
| 關斷時間tOFF最大值 | 1 | 1 | 1 | 1 | 0.5 | |
| 隔離 特性 |
隔離電壓BVS最小值（Vrms） | 500 | 500 | 500 | 500 | 500 |
| 庫存查詢與購買 | 在線購買 | 在線購買 | 在線購買 | 在線購買 | 在線購買 | |
