東芝推出支持PCIe?5.0和USB4?等高速差分信號的2:1多路復用器／1:2解復用器開關
2024-07-11 10:28:35 EETOP東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出最新多路復用器／解復用器（Mux/De-Mux）開關“TDS4A212MX”和“TDS4B212MX”多路復用器／解復用器（Mux/De-Mux）開關。該新產品可用作2輸入1輸出Mux開關和1輸入2輸出De-Mux開關，適用于PC、服務器設備、移動設備等的PCIe?5.0、USB4?和USB4?Ver.2等高速差分信號應用。

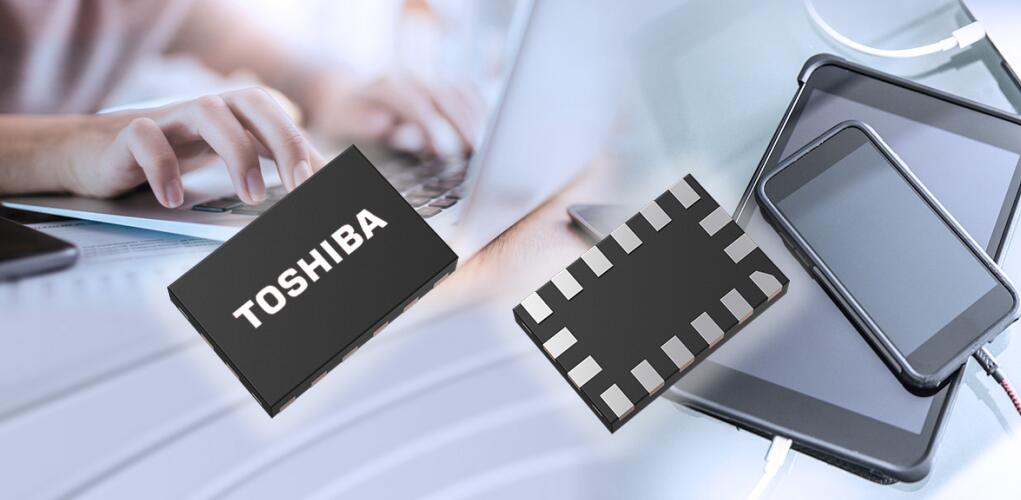

新產品采用東芝專有的SOI工藝（TarfSOI?），實現了非常高的帶寬：TDS4B212MX的－3 dB帶寬（差分）為27.5 GHz（典型值），TDS4A212MX為26.2 GHz（典型值），在業界處于領先地位[1]。因此，新產品可用作PCIe?5.0、USB4?和USB4?Ver.2等高速差分信號的Mux/De-Mux開關。
TDS4B212MX和TDS4A212MX具有不同的引腳分配。TDS4B212MX的引腳分配針對高頻特性進行了優化。TDS4A212MX的引腳分配考量有助于兼容電路板布局。
? 應用：
- PC、服務器設備、移動設備、可穿戴設備等。
支持的接口：PCIe?5.0、PCIe?4.0、PCIe?3.0、CXL2.0、CXL1.0、USB4?Ver.2、USB4?、USB3.2 Gen2×1、USB3.2 Gen1×1、Thunderbolt?4、Thunderbolt?3、Thunderbolt?2、DisplayPort?2.0、DisplayPort?1.4、DisplayPort?1.3、DisplayPort?1.2
? 特性：
- 高－3 dB帶寬（差分），適用于PCIe?5.0和USB4?等高速差分信號
TDS4B212MX：－3 dB帶寬（差分）＝27.5 GHz（典型值）
TDS4A212MX：－3 dB帶寬（差分）＝26.2 GHz（典型值）
- 低電流消耗：Iope＝150 μA（最大值）
- 小型封裝：XQFN16（2.4 mmí1.6 mm（典型值），厚度＝0.4 mm（最大值））
? 主要規格：
器件型號 | TDS4B212MX | TDS4A212MX | |||
封裝 | 名稱 | XQFN16 | |||
尺寸（mm） | 2.4í1.6（典型值），厚度＝0.4（最大值） | ||||
工作電壓范圍 （Ta＝－40至85 °C） | 供電電壓VCC（V） | 1.6至3.6 | |||
信號引腳差分電壓（峰值） VI/O(Diff)（V） | 0至1.8 | ||||
信號引腳共模電壓VI/O(Com)（V） | 0至2.0 | ||||
直流特性 （Ta＝－40至85 °C） | 待機電流ISTB（μA） | 最大值 | 10 | ||
電流消耗Iope（μA） | 最大值 | 150 | |||
高頻率 特性 （Tc＝25 °C） | －3 dB帶寬（差分值） BW(Diff)（GHz） | 典型值 | 27.5 | 26.2 | |
差分插入損耗 DDIL（dB） | f＝5.0 GHz | 典型值 | －0.8 | －0.9 | |
f＝8.0 GHz | －0.9 | －1.0 | |||
f＝10.0 GHz | －0.9 | －1.1 | |||
f＝12.8 GHz | －1.2 | －1.4 | |||
f＝16.0 GHz | －1.4 | －1.9 | |||
差分回波損耗 DDRL（dB） | f＝5.0 GHz | 典型值 | －17 | －15 | |
f＝8.0 GHz | －15 | －14 | |||
f＝10.0GHz | －20 | －17 | |||
f＝12.8 GHz | －17 | －17 | |||
f＝16.0 GHz | －16 | －18 | |||
差分關斷隔離 DDOIRR（dB） | f＝5.0 GHz | 典型值 | －20 | －20 | |
f＝8.0 GHz | －17 | －19 | |||
f＝10.0 GHz | －16 | －17 | |||
f＝12.8 GHz | －17 | －12 | |||
f＝16.0 GHz | －14 | －11 | |||
差分串擾 DDXT（dB） | f＝5.0 GHz | 典型值 | －56 | －36 | |
f＝8.0 GHz | －48 | －34 | |||
f＝10.0 GHz | －44 | －32 | |||
f＝12.8 GHz | －39 | －31 | |||
f＝16.0 GHz | －36 | －30 | |||
庫存查詢與購買 | 在線購買 | 在線購買 | |||
