東芝推出業界最小封裝類型之一[1]的4-Form-A電壓驅動光繼電器，進一步減小半導體測試儀的尺寸
2021-12-17 16:16:56
東芝電子
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

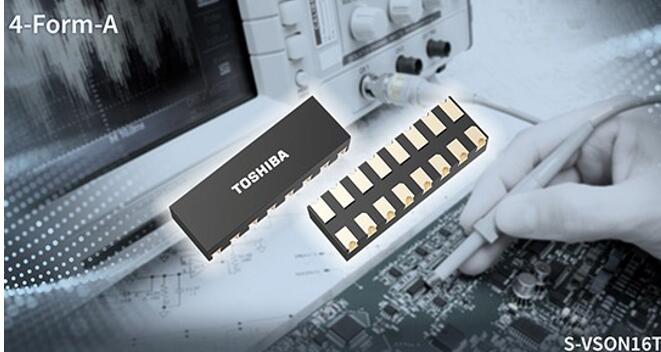

中國上海，2021年12月16日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出三款采用業界最小封裝類型之一[1]的4-Form-A電壓驅動光繼電器---“TLP3407SRA4”、“TLP3412SRHA4”與“TLP3475SRHA4”，這三款器件于今日開始支持批量出貨。
新產品是東芝有史以來第一款四通道常開型光繼電器。其采用最新開發的小型S-VSON16T封裝，安裝面積典型值僅為12.5mm2，為業界最小封裝類型之一。而且由于在輸入側內置電阻，這些產品無需任何外部電阻即可由電壓驅動。這些特性有助于降低對電路板空間的需求，從而能夠安裝更多的光繼電器。
新款光繼電器適用于諸如半導體測試器等需要在空間有限的電路板上安裝大量繼電器的應用。
新產品的最高額定工作溫度是125℃，因此適用于高溫環境，而且便于確保熱設計裕度。
- 半導體測試儀（用于存儲器、SoC和LSI等器件的探針卡與測試頭）
- 老化設備
- 測量儀器（示波器、數據記錄儀等）
- 采用業界最小封裝類型之一的S-VSON16T封裝，4-Form-A觸點
- 集成輸入電阻器的電壓驅動型，無需外部電阻（輸入電壓：3.3V系統或5V系統）
- 高額定工作溫度：Topr最大值＝125℃
（除非另有說明，@Ta＝25℃）
| 器件型號 |
|
| TLP3407SRA4 |
TLP3412SRHA4 |
TLP3475SRHA4 |
| 封裝 |
| |
名稱 |
S-VSON16T |
| 安裝面積典型值（mm2） |
12.5 |
| 觸點類型 |
4-Form-A |
| 絕對最大額定值 |
斷態輸出端電壓VOFF（V） |
60 |
| 通態電流ION（A） |
0.6 |
0.25 |
| 通態電流（脈沖）IONP（A） |
T＝100ms時，占空比＝1/10 |
1.8 |
0.75 |
0.75 |
| 工作溫度Topr（℃） |
-40至125 |
| 推薦的工作條件 |
施加輸入正向電壓VIN典型值／最大值（V） |
Topr時 |
3.3／6 |
| 電氣特性 |
斷態漏電流
IOFF最大值（nA） |
VOFF＝50V時 |
1 |
1 |
1 |
| 輸出電容COFF典型值（pF） |
80 |
最高20 |
最高20 |
| 耦合電氣特性 |
限制LED電流ILIM(LED)典型值（mA） |
Ta＝110℃時，VIN＝5V |
0.7
（@3.3V） |
6.3 |
6.3 |
| 工作電壓VFON最大值（V） |
3 |
| 導通電阻RON最大值（Ω） |
0.3 |
1.5 |
1.5 |
| 開關特性 |
導通時間tON最大值 |
20 |
0.5 |
0.5 |
| 關斷時間tOFF最大值 |
1 |
0.2 |
0.2 |
| 隔離特性 |
隔離電壓BVS最小值（Vrms） |
300 |
| 庫存查詢與購買 |
|
注：
[1] 截至2021年11月東芝針對電壓驅動光繼電器所做調研。
如需了解相關新產品的更多信息，請?jiān)L問以下網址：
TLP3407SRA4
https://toshiba-semicon-storage.com/cn/semiconductor/product/optoelectronics/photorelay-mosfet-output/detail.TLP3407SRA4.html
TLP3412SRHA4
https://toshiba-semicon-storage.com/cn/semiconductor/product/optoelectronics/photorelay-mosfet-output/detail.TLP3412SRA4.html
TLP3475SRHA4
https://toshiba-semicon-storage.com/cn/semiconductor/product/optoelectronics/photorelay-mosfet-output/detail.TLP3475SRA4.html
如需了解相關東芝隔離器／固態繼電器的更多信息，請?jiān)L問以下網址：
隔離器／固態繼電器
https://toshiba-semicon-storage.com/cn/semiconductor/product/isolators-solid-state-relays.html
如需了解相關新產品在線分銷商網站的供貨情況，請?jiān)L問以下網址：
TLP3407SRA4
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLP3407SRA4.html
TLP3412SRHA4
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLP3412SRHA4.html
TLP3475SRHA4
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLP3475SRHA4.html
*本文提及的公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
*本文檔中的產品價格和規格、服務內容和聯系方式等信息，在公告之日仍為最新信息，但如有變更，恕不另行通知。
關于東芝電子元件及存儲裝置株式會社
東芝電子元件及存儲裝置株式會社是先進的半導體和存儲解決方案的領先供應商，公司累積了半個多世紀的經驗和創新，為客戶和合作伙伴提供分立半導體、系統LSI和HDD領域的杰出解決方案。
公司22,000名員工遍布世界各地，致力于實現產品價值的最大化，東芝電子元件及存儲裝置株式會社十分注重與客戶的密切協作，旨在促進價值共創，共同開拓新市場，公司現已擁有超過7,100億日元（65億美元）的年銷售額，期待為世界各地的人們建設更美好的未來并做出貢獻。
如需了解有關東芝電子元件及存儲裝置株式會社的更多信息，請?jiān)L問以下網址：https://toshiba-semicon-storage.com
