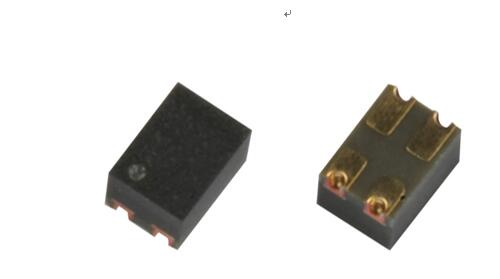

東芝推出業界尺寸最小的新型光繼電器
2020-08-28 09:27:16 東芝
| 器件型號 | intelligent-power-ics/detail.TLP3407SRA.html">TLP3407SRA | intelligent-power-ics/detail.TLP3475SRHA.html">TLP3475SRHA | intelligent-power-ics/detail.TLP3412SRHA.html">TLP3412SRHA | |
| 封裝 | 名稱 | S-VSON4T | ||
| 尺寸典型值（mm） | 2.0×1.45 | |||
| 高度典型值（mm） | 1.3 | |||
| 建議工作條件 | 施加輸入正向電壓 VIN典型值（V） |
3.3 | 3.3 | 3.3 |
| 內置電阻典型值（Ω） | 4000 | 600 | 600 | |
| 絕對最大 額定值 |
斷態輸出 端電壓VOFF（V） |
60 | 60 | 60 |
| 導通電流ION（A） | 1 | 0.4 | 0.4 | |
| 導通電流（脈沖） IONP（A） |
3 | 1.2 | 1.2 | |
| 工作溫度 Topr（℃） |
-40至125 | |||
| 耦合電氣特性 | 限制LED電流 ILIM(LED)最大值（mA） （@VIN） |
1 （@3.3V） |
- | - |
| 觸發LED電流 IFT最大值（mA） |
0.2 | 2 | 2 | |
| 工作電壓 VFON最大值（V） |
3 | 3 | 3 | |
| 導通電阻 RON最大值（Ω） |
0.3 | 1.5 | 1.5 | |
| 電氣特性 | 輸出電容 COFF典型值（pF） |
80 | 12 | 20（最大值） |
| 斷態電流 IOFF最大值（nA） （@VOFF） |
1 （@50V） |
1 （@50V） |
1 （@50V） |
|
| 開關特性 | 導通時間 tON最大值（ms） |
20 | 0.5 | 0.5 |
| 關斷時間 tOFF最大值（ms） |
1 | 0.2 | 0.2 | |
| 隔離特性 | 隔離電壓 BVS最低值（Vrms） |
500 | 500 | 500 |
| 庫存查詢與購買 | 在線購買 | 在線購買 | 在線購買 | |
