大聯大世平集團推出基于NXP產品的汽車通用評估板方案
2024-01-18 08:41:08 EETOP2024年1月17日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于恩智浦（NXP）S32K344 MCU的汽車通用評估板方案。

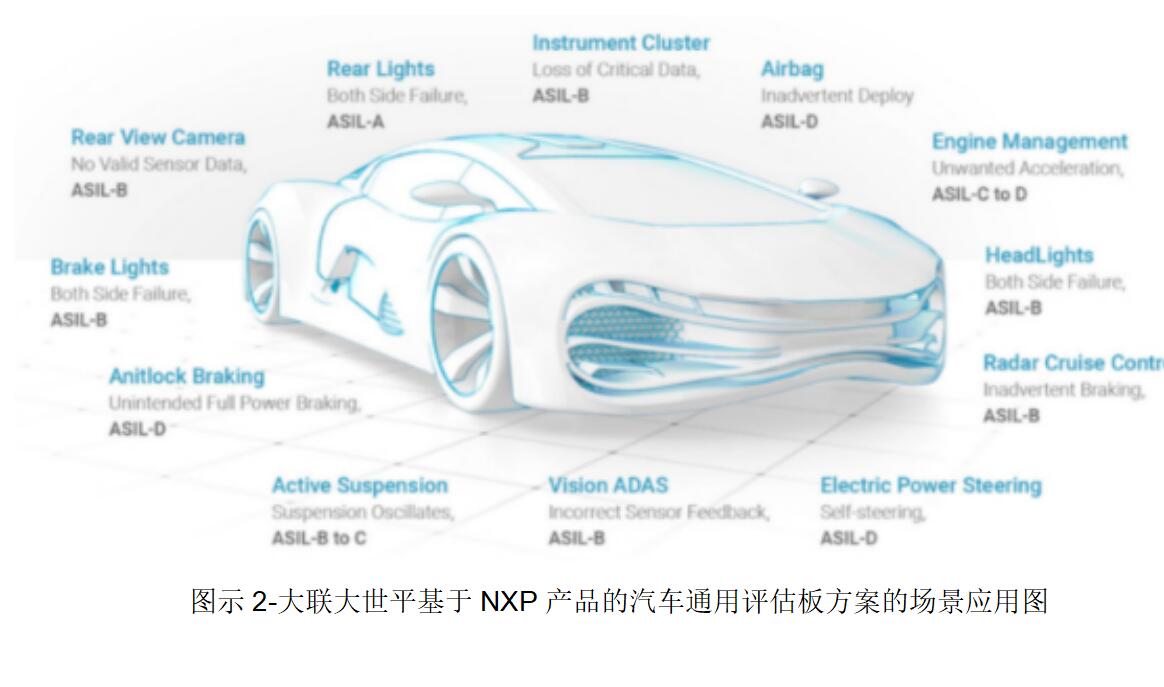

近年來，受智能化、網聯化、電氣化等技術的影響，汽車行業正在經歷一場深刻的變革。在這種趨勢下，消費者對于汽車的外觀設計、安全性以及駕駛體驗等方面都提出了更高的要求。對此，汽車廠商迫切需要加快產品原型驗證的速度，以適應不斷變化的汽車市場。為加快設計開發，大聯大世平基于NXP S32K344 MCU推出汽車通用評估板方案，該方案能夠幫助用戶快速上手開發S32K344相關的汽車應用。
S32K344是NXP S32K3系列中的產品，基于Arm?Cortex?-M7內核，符合ISO26262 ASIL-D汽車功能安全等級，支持ASIL B/D安全應用，并提供一個可擴展的平臺，具有下一代汽車所需的安全性、可擴展性、連接性和低功耗特性。S32K3系列產品專注于汽車環境的穩定性，即使在惡劣環境中，也能保持出色性能。并且該系列MCU針對成本敏感的應用進行了優化，具有節省空間的封裝選項。

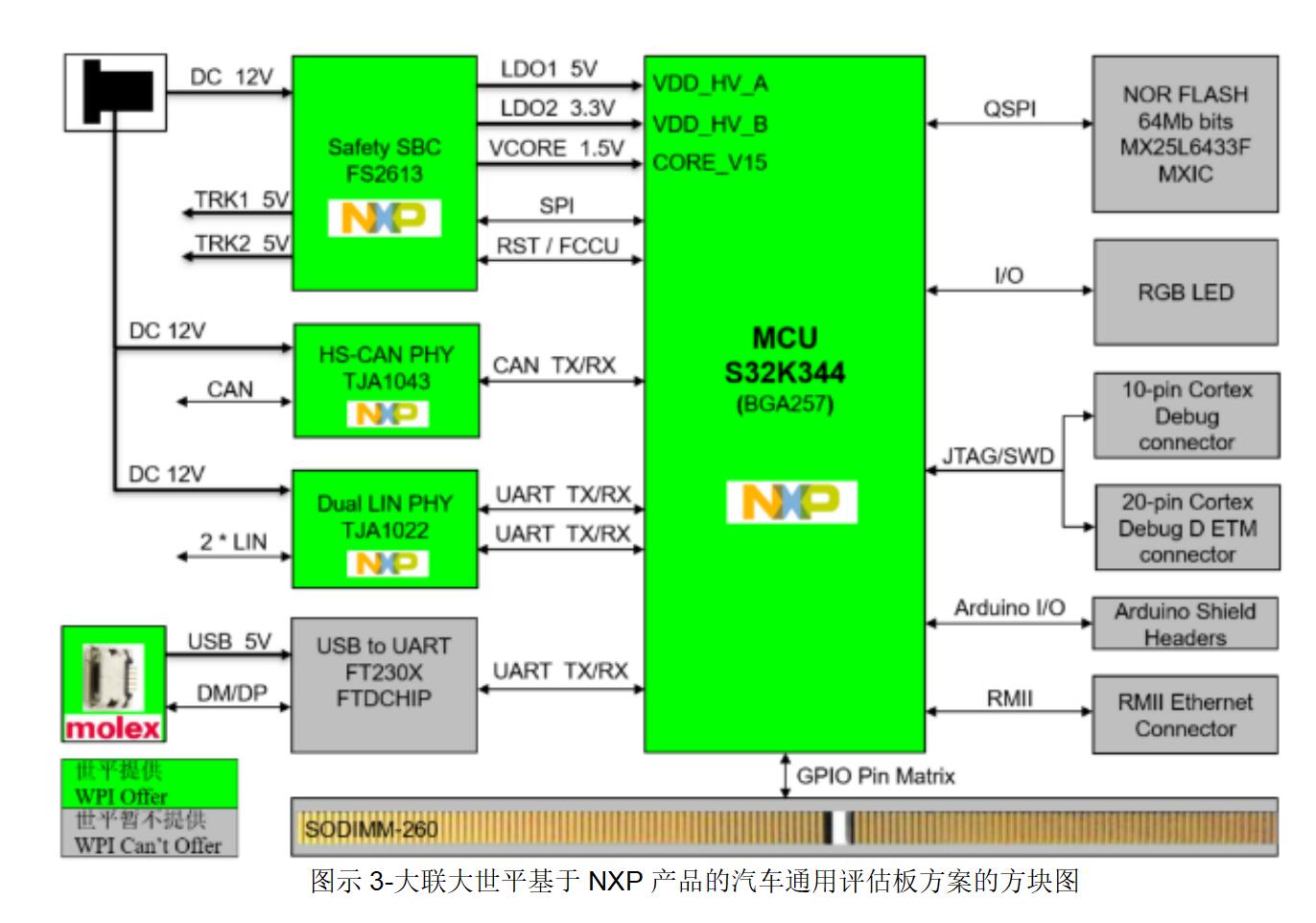

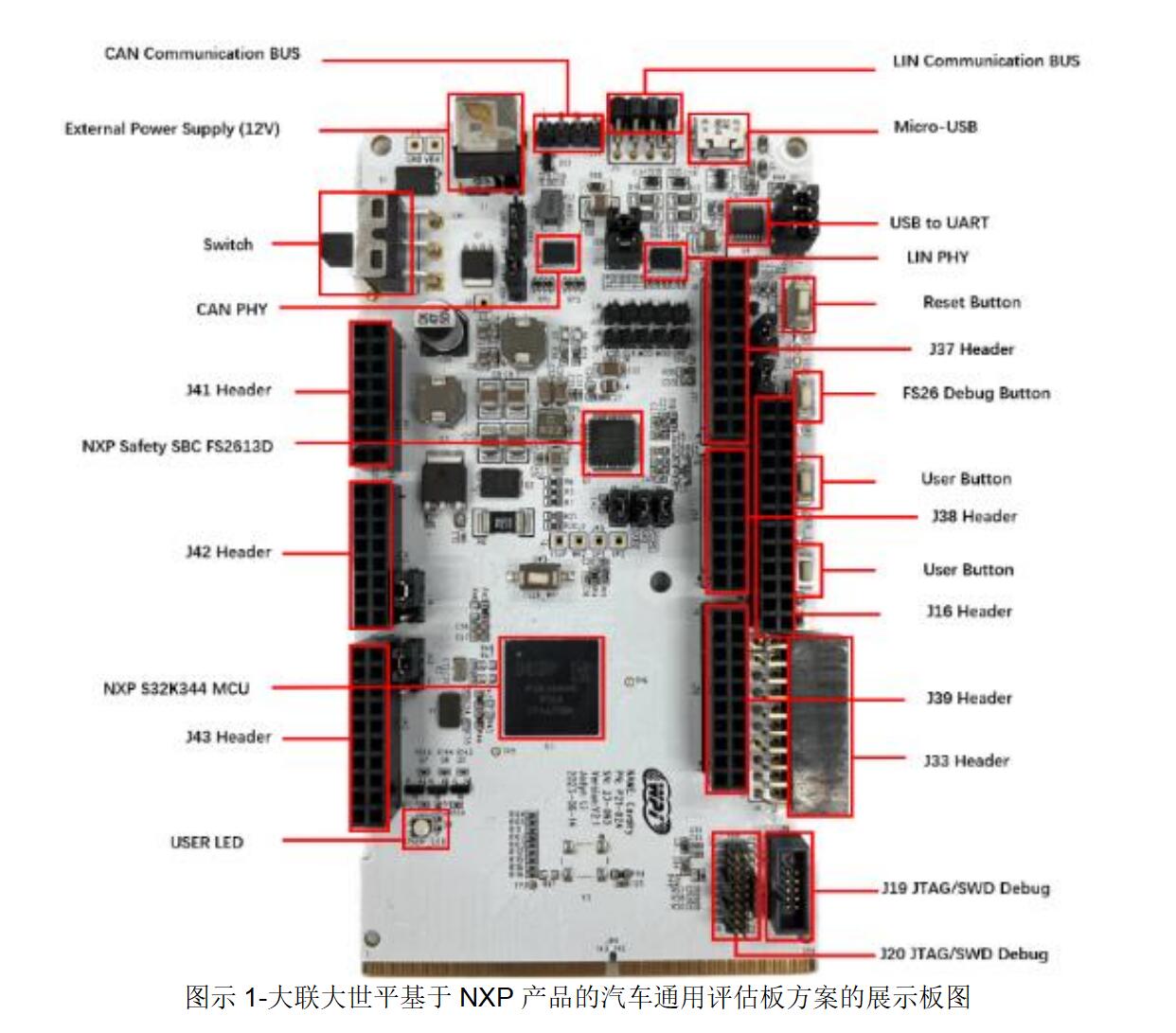

本評估板方案面向通用級汽車應用，其提供豐富的測試組件，支持廣泛的ASIL-D級安全硬件和外圍設備，包括FS26安全系統基礎芯片，板載CAN、LIN和UART/SCI接口，提供RMII接口，支持外拓以太網開發板，板上預留SODIMM-260金手指接口，方便用戶拓展功能底板。不僅如此，NXP還推出免費開發集成環境S32DS，這可使用戶可以迅速熟悉S32K系列MCU，并快速完成產品原型驗證，從而大大縮短產品開發周期，滿足汽車電子產品快速發展的市場需求。
核心技術優勢：
? 評估板尺寸為：6mm×130mm，使用輕巧方便。選用基于Arm?Cortex?-M7 32位4MB/512K帶鎖步能的微控制器，滿足ASIL-D汽車功能安全等級的應用開發需求；
? 搭配可功能擴展的第三代安全電源管理芯片FS26，實現全方位的電源監測管理與失效安全防護；
? 專用界面設計搭配NXP FS26 GUI工具，提供FS26模擬與OTP燒錄功能；
? 1路高速的CAN收發器，2路LIN 22A/SAE J2602收發器；
? 豐富的通信接口：SPI、I2C、I2S、UART、CAN/FD與支持TSN的以太網；
? 提供RMII接口，可彈性對接車用以太網和工業用以太網的開發板，實現車用網絡開發；
? 提供ArduinoUNO接口，可連接各類型的開發板做應用擴展；
? 支持10-Pin JTAG標準調試接口和20-Pin ETM進階調試接口；
? SODIMM-260的接口設計，使得此板既可作為最小系統方式獨立運行，也可與車身域擴展載板組合運行，方便用戶進行車身域應用開發；
? 與原廠提供的RTD實時驅動軟件深度合作，豐富的官網例程為用戶提供無障礙的開發環境，可基于NXP量產級別AUTOSAR?和Non-AUTOSAR?的底層驅動基礎進行車規級應用軟件開發。
方案規格：
主控MCU（S32K344）：
? ARM? Cortex? M7鎖步內核，符合ISO26262 ASIL-D汽車功能安全等級，支持ASIL B/D安全應用，主頻可達160MHz；
? 帶ECC功能的4MB Flash，帶ECC功能的512KB RAM；
? 支持低功耗運行和待機模式。快速喚醒，時鐘和功率門控；
? 帶DSP指令集和單精度浮點數處理單元（FPU）；
? 12位1 Msps ADC，16位eMIOS定時器；
? HSE安全引擎：AES-128/192/256、RSA、ECC、安全啟動和密鑰存儲，側通道保護，適用于ISO 21434；
? 外設接口：以太網TSN/AVB（100Mbps/1Gbps），CAN FD，FlexIO（UART/SPI/IIC/IIS/SENT/PWM），SAI，QSPI；
? 支持6路FlexCAN，且全部支持CAN-FD；
? 免費的軟件開發集成環境——S32DS，并提供RTD實時驅動軟件支持AUTOSAR?和非AUTOSAR?應用程序上的實時軟件，針對Arm?Cortex?-M內核和所有軟件層的ISO 26262合規性，提供完整的IP和功能。
車規級高速CAN收發器（TJA1043）規格：
? 完全符合ISO 11898-2:2003和ISO 11898-5:2007標準；
? 適用于12V和24V系統；
? 低電磁發射（EME）和高電磁抗擾度（EMI）；
? 在CAN FD快速相位下，數據速率高達5Mbit/s；
? VIO輸入允許直接連接電源電壓為3V~5V的微控制器。
車規級高速LIN收發器（TJA1022）規格：
? 符合LIN 2.0，LIN 2.1，LIN 2.2，LIN 2.2A和SAE J2602標準；
? 波特率高達20KBd；
? 極低的電磁輻射（EME）；
? 在睡眠模式下具有極低功耗，支持遠程LIN喚醒；
? 可在未通電狀態下被動操作；
? LIN從機應用的集成終端電阻；
? K-line兼容；
? 輸入電平兼容3V與5V的器件，可直連MCU微控制器。
車規級SBC（FS26）規格：
? 輸入電壓最大支持DC 40V；
? 處理嚴重的曲柄操作（3.2V電池），由于其BOOST控制器；
? VBST Front-End時，支持最低電池工作電壓為2V；
? VBST Back-End時，支持最低電池工作電壓為6V；
? 電源供應可輸出多路VCORE/LDO/TRK與MCU搭配；
? 安全監督：（Fail Safe）：
? 支持MCU電源監督，外部電壓輸入監督，對內部所有電源做過壓，欠壓監督；
? 支持內部邏輯，模擬功能自我檢測；
? Watchdog：Simple/Challenger，預防死機或軟件失序運行；
? 支持失效安全輸出，系統安全防護；
? 可擴展的產品組合，從汽車安全完整性等級ASIL B到ASIL D。
