大聯大世平集團推出基于NXP產品的車輛無鑰匙系統（PEPS）評估板方案
2023-06-08 11:13:20 EETOP2023年6月8日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于恩智浦（NXP）S32K116和PJF7992芯片的車輛無鑰匙系統（PEPS）評估板方案。

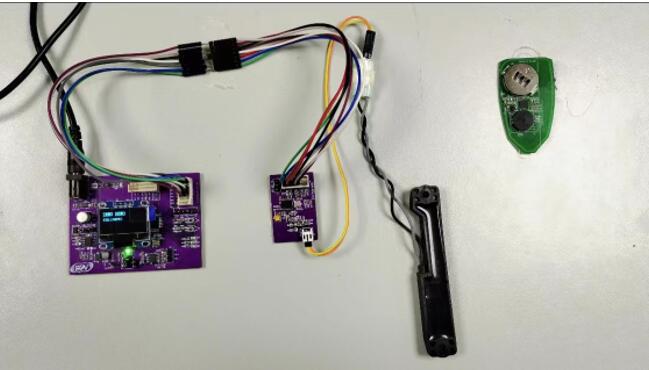

圖示1-大聯大世平基于NXP產品的車輛PEPS評估板方案的實體圖
汽車無鑰匙系統（PEPS）作為車輛智能化變革下的一項創新技術，正在被廣泛應用于各種車型中。PEPS系統主要具有三項功能，即PKE（Passive Keyless Entry）被動式無鑰匙進入、RKE（Remote Keyless Entry）遙控式免鑰匙進入以及IMMO（Immobilizer）防盜控制系統。大聯大世平基于NXP S32K116和PJF7992芯片推出的車輛無鑰匙系統（PEPS）評估板方案主要用于實現IMMO功能，提高車輛的安全性。
圖示2-大聯大世平基于NXP產品的車輛PEPS評估板方案的場景應用圖
本方案分為兩部分，一部分是基于NXP S32K116 MCU設計的主控板和另一部分是基于NXP PJF7992的低頻驅動板。其中，S32K116 MCU采用Arm Cortex-M0+內核，頻率可達48MHz，片上集成了128KB閃存和CAN/CAN-FD控制器，具有豐富的外設資源、靈活的可擴展性以及極高的安全性，可為汽車應用提供強大的支持。借助S32K116實現的主控板可驅動OLED屏幕、LED燈、用戶按鍵等模塊，并且集成了CAN、LIN和UART連接，兼容兩個高低頻統一接口，支持J-Link調試。
PJF7992是一款完全集成的基站IC，該IC設計用于提供對應答器的讀寫與訪問，具有高集成度和較少的外部組件數量。其集成了強大的可編程天線驅動器/調制器、LIN收發器、高性能自適應采樣時間AM/PM解調器，支持單線通信，具有天線開路和短路檢測功能。在功耗方面，PJF7992具有超低功率待機模式，可延長待機時間。將基于PJF7992的低頻驅動板外接天線，該天線可用作發射信號和接受信號，當鑰匙電量耗盡時，靠近天線，可通過互感充電，并實現低頻認證，從而實現PEPS應用中的IMMO功能。

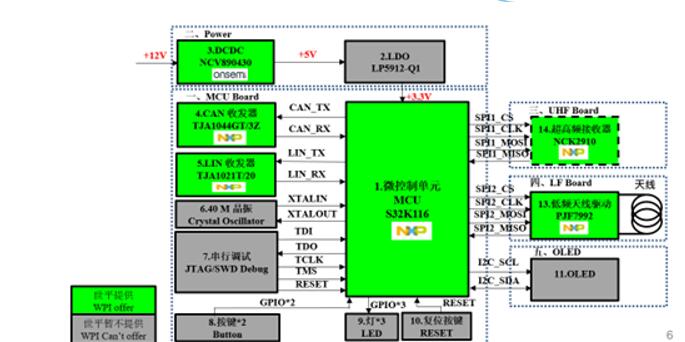

圖示3大聯大世平基于NXP產品的車輛PEPS評估板方案的方塊圖
在汽車智能化的趨勢下，車輛PEPS設計已經成為車企差異化競爭的手段之一，大聯大世平基于NXP產品的車輛無鑰匙系統解決方案為PEPS系統設計提供了一種參考思路，可縮短用戶在PEPS系統開發中的時間。
核心技術優勢：
? 可外接低頻天線驅動板和高頻接收器，并用于開發PEPS應用；
? 使用S32K系列芯片，符合AEC-Q100規范。
方案規格：
? S32K116芯片特征：
? Arm Cortex-M0+ up to 48MHz；
? Flash/RAM：128KB/17KB；
? 外設資源：2×16bit timer、1×32bit LP timer、RTC、1×LPSPI、2×LPUART、1×FlexCAN、1×16（12-bit）ADC。
? PJF7992芯片特征：
? 集成的單芯片基站；
? 集成強大的可編程天線驅動器/調制器；
? 集成LIN收發器（物理層兼容0和SAE J2602，兼容lin1.3）；
? 支持單線通信；
? 高性能自適應采樣時間AM/PM解調器；
? 外部時鐘參考情況下的片上時鐘振蕩器和分頻器；
? 天線開路和短路檢測；
? 低功耗和超低功率待機模式。
