大聯大品佳集團推出基于Infineon產品的65W高功率密度電源方案
2024-09-06 08:23:51 EETOP2024年9月5日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌（Infineon）CYPAP212A1-14SXI和CYPAS212A1-32LQXQ的65W高功率密度電源方案。
圖示1-大聯大品佳基于Infineon產品的65W高功率密度電源方案的展示板圖
當前，消費者對于電子設備性能要求的不斷提升，正促使著PC應用快速迭代創新。在這一進程中，用戶不僅期望設備具有高運算能力，同時也對電源效率、便攜性以及充電速度提出了更高的要求。面對這一趨勢，大聯大品佳基于Infineon CYPAP212A1-14SXI和CYPAS212A1-32LQXQ推出65W高功率密度電源方案，能夠實現高效的能量轉換，并優化電源模塊的體積與重量。
圖示2-大聯大品佳基于Infineon產品的65W高功率密度電源方案的場景應用圖
CYPAP212A1-14SXI（EZ-PD? PAG2P）是初級高壓啟動控制器，集成了一系列能夠提高系統性能的功能，包括高壓啟動、PET接收器、低壓側NFET柵極驅動器、邏輯電平柵極驅動器、故障保護等，并且器件內置x-cap放電功能和Vcc升壓轉換器，可支持高頻操作應用，進而提升整體功率密度。
CYPAS212A1-32LQXQ是一款集成式次級控制器，其內置SR與PD控制器，可實現高度的功能整合，降低物料成本。并且器件不僅支持USB PD 3.1 PPS規范，確保廣泛的設備兼容性，還能同步兼容BC 1.2、Apple charging與QC 5.0等快速充電標準，滿足用戶的各種設計需求。

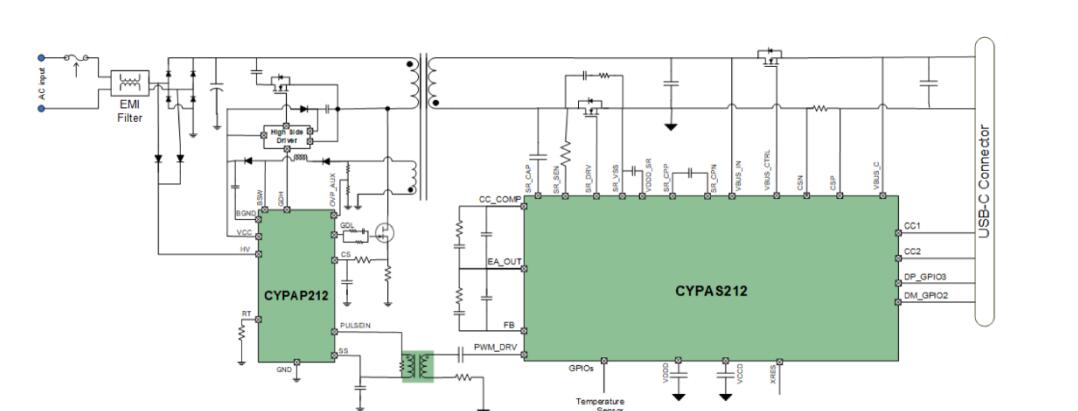

圖示3-大聯大品佳基于Infineon產品的65W高功率密度電源方案的方塊圖
此65W高功率密度電源方案采用高頻ACF電源架構并同步整合SR與PD功能，可以為客戶提供高整合度的參考設計，同時也迎合現代PC電源高效率和小型化的趨勢。此外，該方案還符合EuP Lot6規范和低待機功耗的要求，具有出色的節能特性。
核心技術優勢：
CYPAP212A1-14SXI：
? 內置高壓啟動功能，減少啟動時間；
? 利用二次側控制信號來達到穩定的輸出電壓；
? 利用控制高邊MOSFET導通on time來達到ZVS與效率最佳化；
? 內置x-cap放電功能，可符合IEC62368規范；
? 可支持高頻操作應用，提高產品功率密度；
? 內置Vcc升壓轉換器功能。
CYPAS212A1-32LQXQ：
? 內置SR與PD控制器來達到高整合度的產品應用；
? 同時通過PWM信號反饋給初級側電源控制器；
? 可支持PD 3.1 PPS規范；
? 可同步支持BC 1.2、Apple charging與QC 5.0標準；
? 支持通過CC lines升級分位版本。
方案規格：
? 65W USB-C PD適配器；
? 輸入電壓90Vac ~ 264Vac / 50Hz ~ 60Hz；
? 支持PD 3.1 EPR解決方案；
? USB-PD 3.0輸出范圍為5V ~ 20V；
? 初級側CYPAP212：ACF控制器；
? 次級側CYPAS212：USB PD + 同步整流（SR）控制器；
? 符合DoE level VI能效標準；
? 低待機功耗<30mW；
? 功率密度為32W/in3。
