大聯大友尚集團推出基于DIODES的18W Type-c PD 3.0充電器解決方案

2019-04-18 10:57:33 大聯大 電源管理
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元
2019年4月18日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于達爾科技（DIODES）的18W Type-c PD 3.0充電器解決方案。


大聯大友尚代理的DIODES推出的18W Type-c PD 3.0多協議快充充電器，符合PPS規范，兼容QC4、QC4+協議，對輸出提供更精準電壓。支持iPad Pro PD 60min充電50%，150min充電100%，小米8只需95min充電100%，充滿華為Mate20 Pro只需128min。

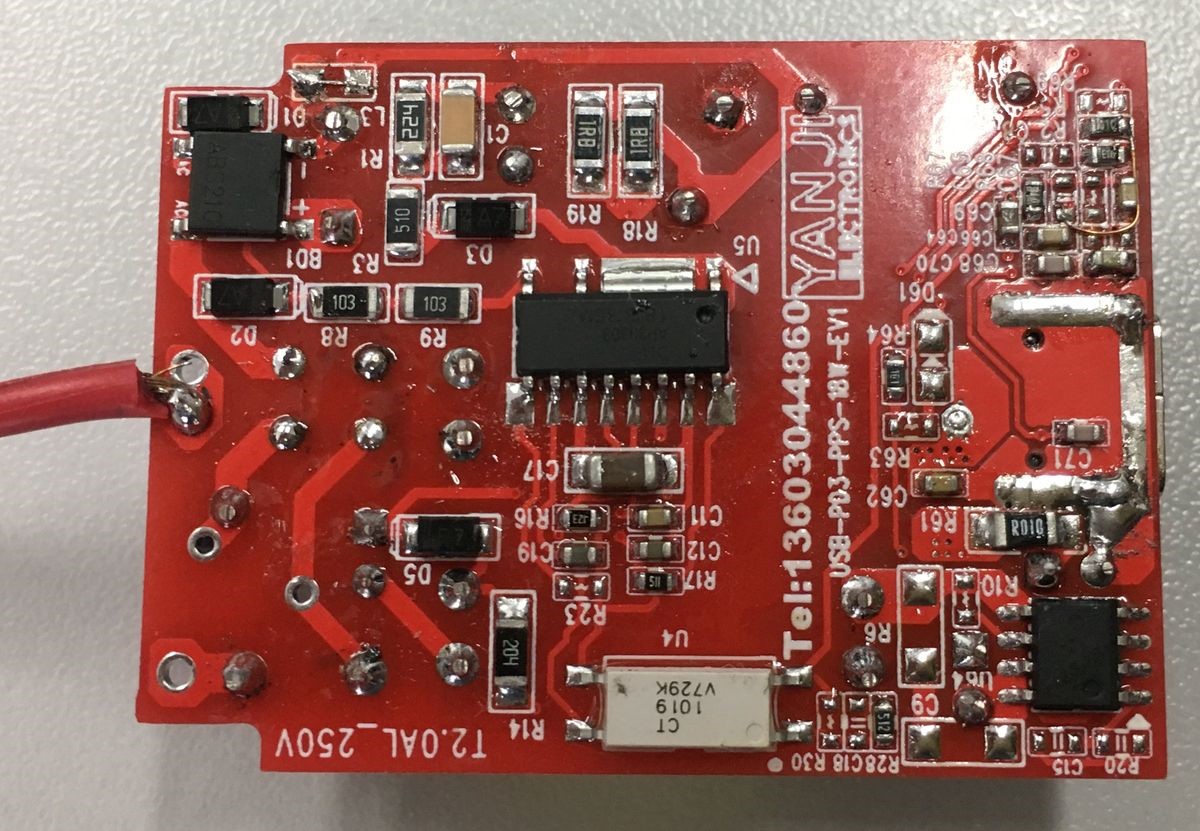

圖示1-大聯大友尚推出基于DIODES的18W Type-c PD3.0的充電器展示板圖


核心技術優勢

  • 該方案采用DIODES一整套方案：電源管理+輸出同步整流+輸出PD3.0協議；

  • 電源管理芯片：AP39303采用SOP16封裝且內置高壓700V開關MOSFET和高壓100V LDO來實現電源初級電路，VCC的高集成度，大大縮小PCB尺寸及簡單布局，其效率和EMI對策采用QR工作模式且頻率控制在22K-120K之間來實現，內部動用高壓啟動pin來兼容X電容放電功能使其超低待機功耗＜35mW，并具有更精準的OCP，OVP，OTP保護功能；

  • 同步整流芯片：APR34709采用SOP-8封裝且內置60V MOSFET同時具備DCM，QR兩種工作模式，超寬VCC工作電壓3.3-16V，其外圍電路僅需6個元器件就能滿足其工作需要；

  • 輸出PD3.0協議：AP43770/1該協議芯片有通過USB協會認證，并能兼容QC4.0，QC4.0+及PPS規范，同時能滿足兩種MOSFET對輸出VBUS的控制（N-MOSFET or P-MOSFET），更具有精準的OCP，OVP，OTP功能，其封裝僅為DFN3x3-14。

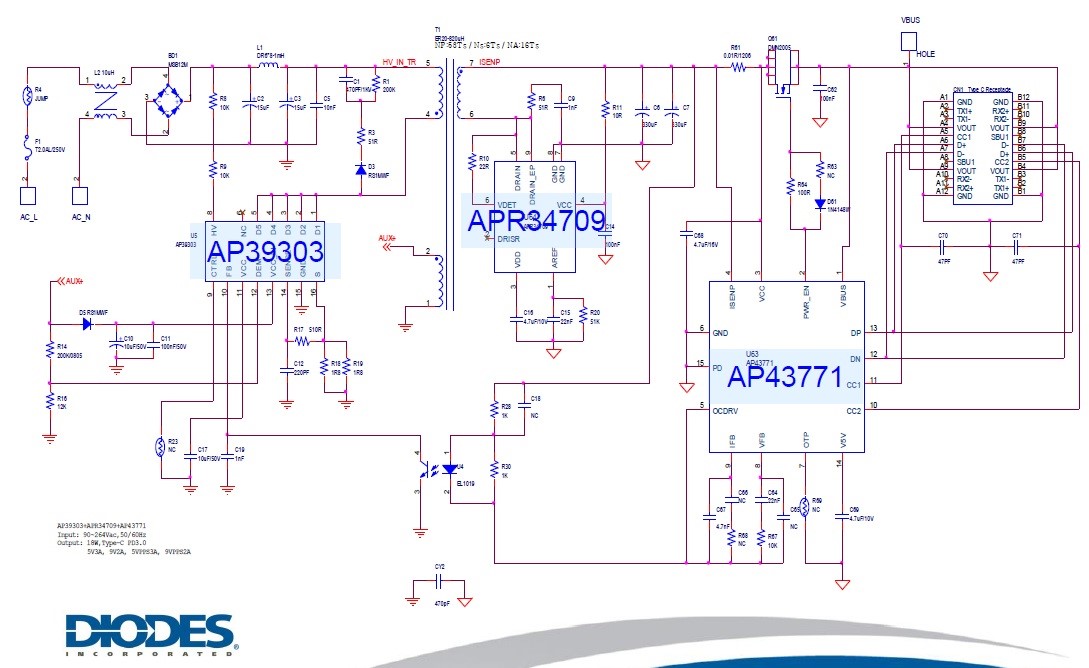

圖示2-大聯大友尚推出基于DIODES的18W Type-c PD3.0的充電器解決方案的方案塊圖

方案規格
  • 輸入電壓：90-264V AC；
  • 輸出電壓：5V 3A 9V 2A；
  • 頻率：47HZ-64HZ；
  • 待機功耗＜35mW；
  • 平均效率89%。
