2019年8月6日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于立锜科技（Richtek）RTQ7880的30W PD車規級充電應用解決方案。

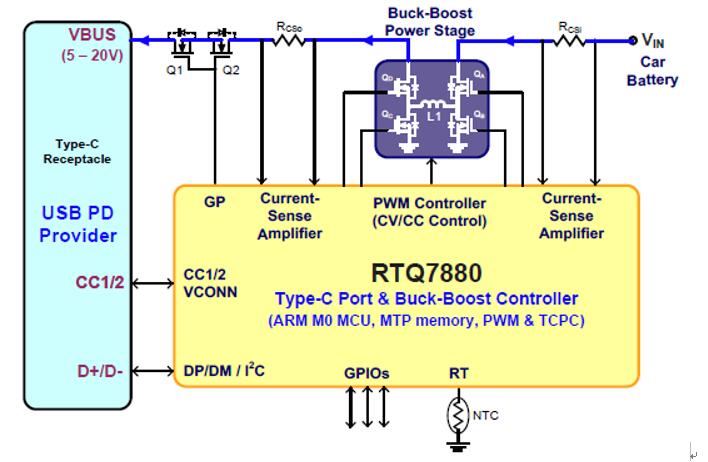

Richtek的RTQ7880是第一顆將USB Type-C接口控制器和PD協議支持與Buck-Boost控制器集成為一體的新一代車載充電器解決方案。采用該方案構成的系統具有輸出功率高、轉換效率高、功率密度高、柔性程度高等特性和優勢，能夠滿足用戶對現在和未來車用充電器的一切想象。
由大聯大詮鼎代理的RTQ7880使用的高效全橋Buck-Boost控制器能夠在Buck與Boost模式之間實現平滑轉換，工作頻率可以根據效率優化的需要進行靈活的調節。當環境溫度達到或超過一定的限制或車輛的電池電壓不足時，RTQ7880會自動降低輸出功率，避免出現系統崩潰的問題。RTQ7880的溫度等級在-40~ +125度，ESD 2KV，滿足車規要求。
圖示1-大聯大詮鼎推出基于Richtek RTQ7880的車規級充電應用解決方案的展示板圖
核心技術優勢
- 該車用充電裝置可提供最大30W的輸出功率；
- 支持QC2.0、PD2.0（Can be Compliant with PD3.0）、BC1.2及Type-C規范；
- 過電壓/電流保護和IC溫度過熱保護；
- 符合CQC和TS16949認證要求。
圖示2-大聯大詮鼎推出基于Richtek RTQ7880的車規級充電應用解決方案的展示板圖
方案規格
【Input】
- Normal input voltage（VIN）range：9V~28V；Typical voltage：12V/24V
- Transient input voltage range：9V~35V
- Input UVP threshold：8.5V/8V
- Input OVP threshold：37V/36V
【Output】
- Output voltages and currents：
#1：5V/3A；#2：9V/3A；#3：12V/2.5A；#4：15V/2A；#5：20V/1.5A
- Output UVP threshold：60% of CV level setting
- Output OVP threshold：120% of CV level setting
- PWM switching frequency：200kHz
- Cable voltage drop compensation（300mV max. at IOUT=3A）
- Built-in bleeders to discharge converter output and USB VBUS
- Driving n-channel output blocking MOSFETs
- All protections are Auto-recovery
- Firmware update via Slave I2C interface
-Off=No cable attachment
-On=PD operation
- Support for USB PD2.0 Protocol
- External OTP and Temperature Detection（optional）
