Vishay推出兩顆3mmx3mm 1212外形尺寸的電感器
2016-04-06 20:21:40 未知 |

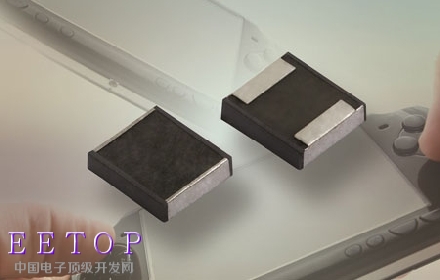

Vishay推出兩顆3mm x 3mm 1212外形尺寸的電感器---IHHP-1212ZH-01和IHHP-1212AZ-01，擴充其IHHP系列超薄、大電流的功率電感器。Vishay Dale IHHP-1212ZH-01和IHHP-1212AZ-01的電感值從0.33μH到10μH，高度分別為0.8mm和1.0mm，在便攜式電子產品中既節省空間又提高效率。
今天發布的這兩顆器件適用于筆記本電腦、平板電腦和其他手持式電池供電的電子產品的DC/DC轉換器和電源模塊。這兩顆功率電感器使用磁性合金，噪聲低，具有磁屏蔽，能防止周邊元器件的干擾。
IHHP-1212ZH-01和IHHP-1212AZ-01的最大DCR低至23mΩ，飽和電流高達6.5A，溫升電流達6.0A。器件的工作溫度范圍從-55℃到+125℃，封裝在符合RoHS，100%無鉛的屏蔽結構里。
器件規格表：
產品編號 | IHHP-1212AZ-01 | IHHP-1212ZH-01 |
高度 (mm) | 1.0 | 0.8 |
電感(μH)，1 MHz, 0.10 V, 0 A條件下 | 0.47 ～ 10 | 0.33 ～ 4.7 |
25 °C下典型DCR (mW) | 27 ～ 369 | 21 ～ 281 |
25 °C下最大DCR (mW) | 30 ～ 410 | 23 ～ 312 |
直流熱額定電流 (A) | 1.1 ～ 5.2 | 1.4 ～ 6.0 |
典型直流飽和電流 (A) | 1.3 ～ 5.0 | 1.7 ～ 6.5 |
新電感器現可提供樣品，并已實現量產，大宗訂貨的供貨周期為十周。
