Vishay為宇航、國防應用而推出的高性能、高可靠性E/H系列薄膜電阻實現“T”級失效率
2015-02-04 20:05:21 本站原創 |

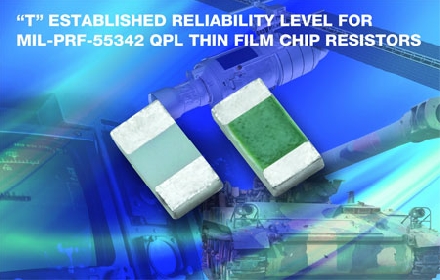

Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，增強其通過MIL-PRF-55342認證的E/H系列精密薄膜表面貼裝電阻芯片，為重要的航天應用提供“T”級失效率。這些QPL器件經認定具有TCR特性E、H、K、L和M，有12種外形尺寸。
為保證Vishay Dale Thin Film電阻具有確定的可靠性，這些器件進行了100%的篩選和廣泛的環境測試，包括100%的A組功率調節和B組抽樣測試，通過這些測試對器件進行分級，認可達到“T”級失效率。另外，這些薄膜電阻滿足ASTM-E595對真空環境里的出氣要求。
E/H系列是針對有嚴格性能要求的衛星和通信應用而開發的，所有卷包端接都進行濺鍍，具有良好的附著力和尺寸的一致性。為了能在+150℃下工作，器件采用了電鍍的鎳阻擋層，還采用TAMELOX電阻芯，高純鋁基板使器件的功率等級達到1000W。
除了小于-25dB的超低噪聲和不到0.1ppm/W的電壓系數，E/H系列電阻還具有低至±25ppm/℃的絕對TCR，經過激光微調的公差低至±0.1%，根據外形尺寸和TCR特性，提供從10Ω到6.19MΩ的不同阻值。這些器件的儲存壽命穩定率為±0.01%，采用抗靜電的格盤式包裝或卷盤式包裝。
器件規格表：
零組件 | 外形尺寸 | 功率等級 (mW) | 工作電壓 (V) | 阻值范圍 (Ω) |
M55342/01 | 0502 | 50 | 40 | 20 ～ 150 k |
M55342/02 | 0505 | 125 | 40 | 20 ～ 301 k |
M55342/03 | 1005 | 200 | 75 | 10 ～ 649 k |
M55342/04 | 1505 | 150 | 125 | 10 ～ 1.69 M |
M55342/05 | 2208 | 225 | 175 | 10 ～ 3.16 M |
M55342/06 | 0705 | 150 | 50 | 10 ～ 475 k |
D55342/07 | 1206 | 250 | 100 | 10 ～ 1.5 M |
M55342/08 | 2010 | 800 | 150 | 10 ～ 4.02 M |
M55342/09 | 2512 | 1000 | 200 | 10 ～ 6.19 M |
M55342/10 | 1010 | 500 | 75 | 49.9 ～ 1 M |
M55342/11 | 0402 | 50 | 30 | 20 ～ 100 k |
M55342/12 | 0603 | 100 | 50 | 10 ～ 258 k |
新的“T”級器件現可提供樣品，并已實現量產，供貨周期為十周。
