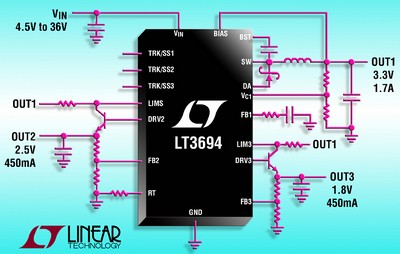

　凌力爾特公司 (Linear Technology CorporaTIon) 推出2.6A、36V 降壓型開關穩壓器 LT3694，該器件具有兩個線性控制器，采用 4mm x 5mm QFN 或 TSSOP-20E 封裝。LT3694 在 4V 至 36V 的 VIN 范圍內工作，具有 70V 的瞬態保護，非常適用于在汽車應用中遇到的負載突降和冷車發動情況。其內部 3.5A 開關可在電壓低至 0.75V 時提供高達 2.6A 的連續輸出電流。其開關頻率從 250kHz 至 2.5MHz 是用戶可編程的，從而使設計師能優化效率，同時避開關鍵的噪聲敏感頻段。每個集成的 LDO 控制器都有一個高達 1A 的準確可編程電流限制，以提供額外的可靠性。這些 LDO 控制器與 NPN 晶體管相配合，可用來在主通道之外再提供兩個低噪聲輸出。盡管這些 LDO 控制器可由獨立的輸入供電，但是從主開關輸出給它們供電可同時確保高效率和低噪聲。該器件的 4mm x 5mm QFN 封裝 (或耐熱增強型 TSSOP-20E 封裝) 與高開關頻率 (允許使用小的外部電容器和電感器) 相結合，可提供占板面積緊湊、熱效率高的解決方案。

　　LT3694 的主開關采用一個高效率 3.5A 開關，具有必要的振蕩器、控制、邏輯電路和 LDO 控制器，這些組件都集成到了單個芯片中。特殊設計方法使該器件在寬輸入電壓范圍內實現了高效率，而且其電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。二極管電流限制引腳提供了額外的過載保護。其他特點包括電源良好標記、獨立的跟蹤 / 軟啟動引腳和可編程欠壓閉鎖。

　　LT3694 還提供同步功能。如果需要一個時鐘輸出信號來與其他外部設備同步，那么可使用 LT3694-1 版本。LT3694EUFD 和 LT3694-1EUFD 采用 4mm x 5mm 28 引線 QFN 封裝，每片價格為 3.85 美元。LT3694EFE 和 LT3694-1EFE 采用 20 引線、耐熱增強型 TSSOP 封裝，每片價格為 4.00 美元。LT3694IUFD 和 LT3694-1IUFD 經過測試，在 -40°C 至 125°C 的工作節溫范圍內工作有保證，每片價格為 4.24 美元。LT3694IFE 和 LT3694-1IFE 經過測試，在 -40°C 至 125°C 的工作節溫范圍內工作有保證。這兩款器件都采用 20 引線、耐熱增強型 TSSOP 封裝。
