隨著半導體工藝節點不斷微縮、多芯片集成需求增長，以及對高性能低功耗芯片的要求日益嚴苛，SoC（系統級芯片）的設計和集成變得前所未有的復雜。

真正的挑戰不僅在于硬件集成，更在于如何高效管理海量設計數據，并確保所有團隊（架構、驗證、物理設計、軟件等）基于一致、準確的信息協同工作。任何信息不一致或遺漏都可能導致嚴重的項目延誤甚至流片失敗。

當結合 Arteris 的技術背景來看這一挑戰時，人們自然會想到硬件集成以及 NoC 技術的優勢。傳統上，人們可能認為 Arteris 的核心技術僅在于 NoC，但實際上，Arteris 提供的解決方案遠不止于此。

本文將深入探討 Arteris 如何通過其全面的EDA工具鏈來應對 SoC 集成挑戰，并介紹其 Magillem解決方案如何提升設計效率與可靠性。

SoC 集成的主要挑戰

現代 SoC 設計可能包含：500~1000 個 IP 模塊、20 萬~500萬個寄存器、多種來源的IP（軟核 IP、第三方 IP、內部遺留設計等）、頻繁的設計變更（衍生設計、分區調整、重組優化）。

傳統的設計方法（如手動管理電子表格、文檔或分散的IP-XACT/SystemRDL 數據）已無法滿足需求，這就可能導致：

• 團隊協作低效：不同團隊（RTL、驗證、物理設計、軟件）依賴不同數據源，易出現不一致；

• 錯誤難以早期發現：規格不匹配等問題可能直到后期才暴露，導致高昂的修復成本；

• 設計迭代緩慢：手動調整 RTL 層次結構或寄存器映射耗時數周，影響項目進度。

  Arteris 的解決方案:

面對 SoC 集成中的海量 IP 管理、跨團隊協作和數據一致性問題，傳統方法已顯得力不從心。

Arteris 的 Magillem 提供了一套標準化、自動化的解決方案，其核心理念是 “單一可信數據源”，確保所有團隊基于同一套準確信息協同工作，同時大幅減少人工干預帶來的錯誤和延遲。

1. 單一數據源：IP-XACT 標準化

現代 SoC 設計涉及眾多團隊——架構設計、RTL 開發、驗證、物理實現和嵌入式軟件——每個團隊都可能依賴不同的數據格式（如電子表格、SystemRDL、IP-XACT 或自定義文檔）。這種碎片化信息管理極易導致版本不一致，進而引發后期設計返工。

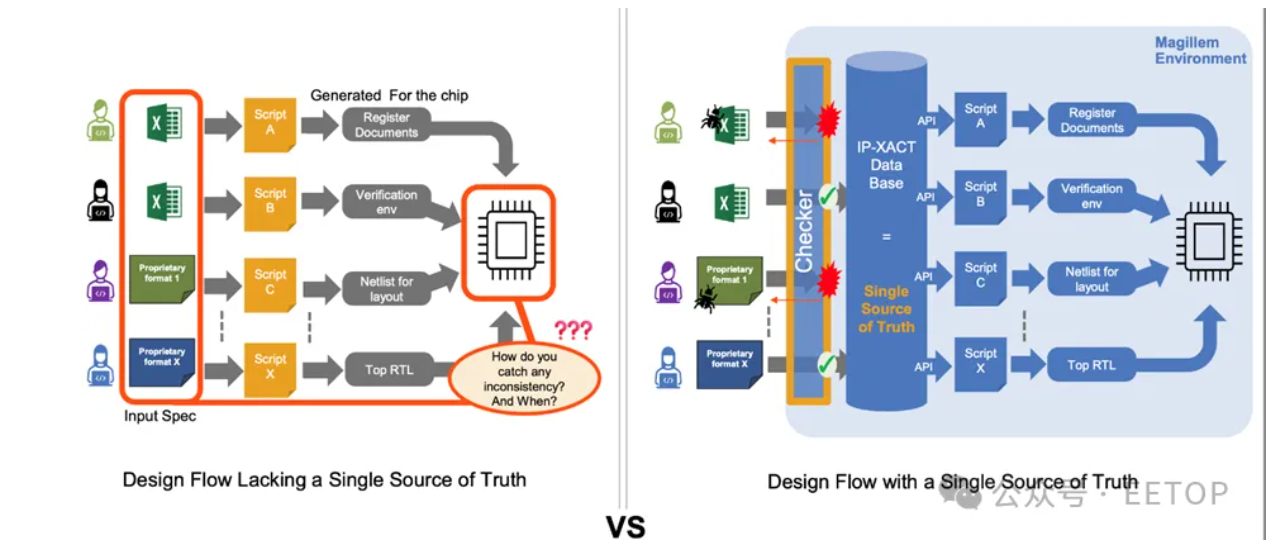

單一可信數據源，實現更高質量的設計

Magillem 采用 IP-XACT（IEEE 1685）作為統一數據模型，從根本上解決這一問題：

• 數據一致性：所有團隊（硬件、軟件、證）從同一數據庫獲取信息，避免規格沖突。

• 自動化接口：通過標準化 API和腳本環境，實    現設計數據的快速訪問與更新。

• IP重用與移植：封裝 IP 的配置、連接性和寄存器映射信息，便于跨項目復用。

（注：Arteris 是 IP-XACT 標準的核心推動者，曾擔任 Accellera 委員會聯合主席，其解決方案深度融入這一標準。）

2. Magillem 核心功能：從集成到寄存器管理

IP-XACT提供了數據基礎，而 Magillem 的自動化工具鏈則在此之上實現了高效設計集成。其功能覆蓋兩大關鍵領域。

（1）集成管理：解決 SoC 組裝的復雜性

現代 SoC 可能需要集成數百個 IP，并處理復雜的總線協議、信號分割和層次結構調整。

Magillem 提供：

• 智能連接生成：自動檢測總線接口，插入膠合邏輯，優化信號布線。

• 層次結構重組：支持模塊的移動、合并或扁平化，適應物理設計的功耗和布局需求。

• 錯誤預防：在仿真前檢查連接規則（如地址沖突或未對接信號），避免后期代價高昂的修復。

通過RTL重組功能，設計團隊可以快速調整模塊層次：

• 優化物理設計：緩解布線擁堵，改善時序。

• 多芯片集成：將大型 SoC 拆解為 Chiplet，提升良率。

• 快速迭代：設計變更（如 IP 替換）可在 1-2 天內完成，而非傳統手工調整所需的數周。

（2）寄存器與內存映射管理：確保硬件/軟件一致性

寄存器配置直接影響硬件功能和軟件驅動開發。Magillem 的寄存器管理功能包括：

• 統一數據庫：統一管理所有寄存器定義，支持參數化配置（如訪問權限、復位值）。

• 自動化生成：同步輸出 RTL、驗證測試平臺、軟件頭文件和文檔，消除人工轉錄錯誤。

• 合規性檢查：內置規則檢查器（如地址重疊、未定義寄存器），提前攔截潛在問題。

這一流程尤其適合復雜內存映射場景（如多級子系統寄存器合并），確保硬件設計與軟件預期完全匹配。

Arteris 如何助力 SoC 設計？

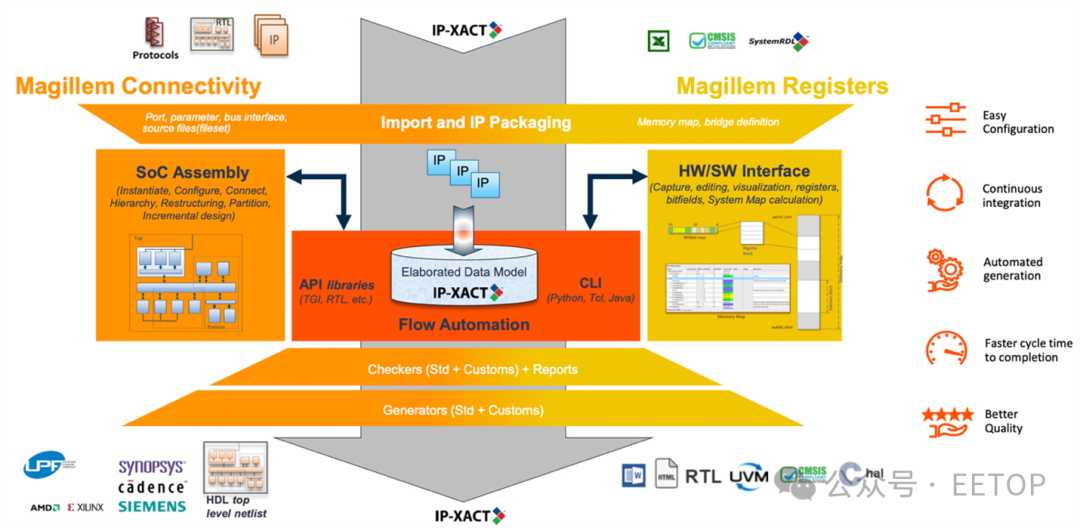

下圖概述了 Arteris 為 SoC 集成提供的所有功能，以及支持的標準和 EDA 工具。

Arteris Magillem 的 IP-XACT 數據中樞和自動化工具鏈共同構成了 SoC 集成的“神經中樞”：

• 標準化：統一數據模型消除團隊間的信息孤島。

• 自動化：從 IP 連接到寄存器生成，減少人工干預。

• 可擴展性：支持從傳統 SoC 到芯粒（Chiplet）設計的平滑過渡。

Arteris 的完整EDA工具鏈正在重新定義 SoC 集成方式。通過這一體系，Arteris 讓設計團隊能夠?qū)Ｗ⒂趧?chuàng)新，而非淹沒在數據管理的瑣碎工作中。
