各地晶圓廠建設速度及成本對比

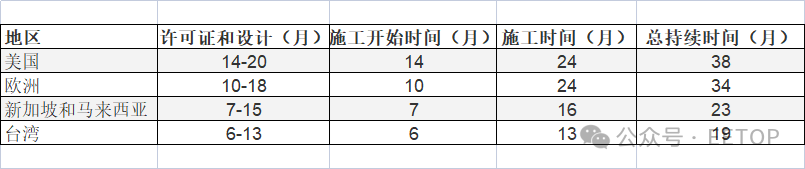

2025-02-23 10:50:48 EETOP半導體行業正處于快速擴張階段，世界各國和地區紛紛投入到新的芯片制造工廠（晶圓廠）的建設競賽中。根據專注于芯片生產工廠等高科技設施的領先工程、建筑及設計公司 Exyte 的數據，并經《半導體文摘》報道：在中國臺灣地區，建設一座晶圓廠大約僅需 19 個月；而在美國，同樣的建設工作卻需要長達 38 個月之久。造成這一巨大時間差異的主要原因在于，美國獲取建設許可耗時漫長，而且晶圓廠的建設工作并非 24 小時不間斷開展。與之形成鮮明對比的是，中國臺灣地區的許可審批流程更為簡化高效，并且施工建設實行全天候不間斷作業。
其他地區的建設周期也有所不同：新加坡和馬來西亞需要23個月，歐洲項目耗時34個月，而美國以38個月最慢。（注：本文未提供中國大陸晶圓廠的相關數據 ）
造成這種差異的一個關鍵原因是審批流程和施工安排。臺灣地區的高效許可機制和全天候施工顯著縮短了工期，而美國和歐洲則因審批延遲和非連續施工面臨更多挑戰。美國雖已通過法律豁免部分晶圓廠的聯邦環境評估，但這顯然不足以與臺灣地區匹敵。
成本差異同樣顯著。據Exyte估計，在美國建設一座晶圓廠的費用大約是臺灣地區的兩倍，盡管兩地的設備成本相近。這一差距源于美國更高的勞動力成本、繁瑣的監管要求以及供應鏈效率低下。此外，臺灣地區的勞動力擁有豐富經驗。據Exyte執行官赫伯特·布拉施茨（Herbert Blaschitz）介紹，臺灣地區建造團隊因熟悉每個工藝步驟，對詳細藍圖的需求較少，從而加速了項目完成。
若想與臺灣地區競爭——其擁有高度整合的供應鏈、經驗豐富的勞動力及高效的監管流程——美國和歐洲必須簡化許可程序，優化施工技術，并采用先進的規劃工具，例如數字孿生技術。布拉施茨建議使用“虛擬調試”，即在實體建設開始前創建工廠的數字模型，以提前識別潛在問題，從而降低成本和環境影響，同時提升速度和效率。
現代半導體生產設施的規模龐大，無論在物理空間還是投資金額上皆是如此。據布拉施茨在SEMI行業戰略研討會上的介紹，一座尖端晶圓廠（如英特爾、三星代工廠或臺積電運營的工廠）需要超過200億美元的投資，其中僅建筑本身就需投入40億至60億美元。建設過程涉及3000萬至4000萬工時，使用8.3萬噸鋼材、近9000公里長度的電線以及60萬立方米的混凝土。一個典型的晶圓廠可能包括4萬平方米的潔凈室，配備2000臺生產設備，用于光刻、沉積、蝕刻、清洗等操作，每臺設備需要約50個獨立的公用設施和工藝連接。
總之，要在全球半導體競爭中占據優勢，美國和歐洲需要向中
