ASML在imec的ITF World 2024大會上宣布，其首臺High-NA機器現已超過了兩個月前創下的紀錄，再次創下新的芯片制造密度記錄。ASML前總裁兼首席技術官M(fèi)artin van den Brink現在在該公司擔任顧問職務，他還提議該ASML可以開發一種Hyper-NA芯片制造工具，以進一步擴展其High-NA機器，并共享潛在的路線圖。他概述了一項計劃，通過從根本上將未來ASML光刻機的速度提高到每小時400至500片晶圓，比目前200 wph的峰值高出一倍多，從而降低EUV芯片制造成本。他還為ASML未來的EUV光刻機系列提出了模塊化的統一設計。

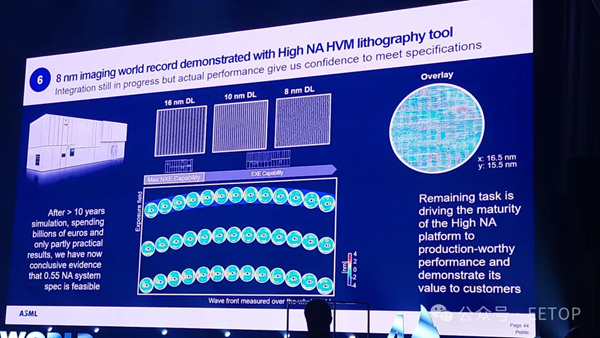

Van der Brink表示，經過進一步調整，ASML現在已經使用其尋路高數值孔徑EUV機器打印了8nm密集線條，這是專為生產環境設計的機器的密度記錄。這打破了該公司在4月初創下的紀錄，當時該公司宣布，其位于ASML荷蘭費爾德霍芬總部與imec的聯合實驗室中，其尋路High-NA機器（pathfinding High-NA EUV）已經打印了10nm密集線條。

從這個角度來看，ASML的標準Low-NA EUV機器可以打印13.5nm的關鍵尺寸(CD -可以打印的最小特征)，而新的High-NA EXE:5200 EUV工具旨在通過打印8nm特征來創建更小的晶體管。因此，ASML現在已經證明其機器可以滿足其基本規格。

“今天，我們已經取得了進展，我們能夠在整個視場上顯示低至8nm的記錄成像，而且還有一定程度的疊加，”Van der Brink說，“順便說一句，這不是完美的數據，但它只是向你展示進展。我們今天有信心，在High-NA的下臺，我們將能夠在未來一段時間內越過終點線。

Van der Brink說:“今天我們已經取得了進展，我們能夠在整個視野內顯示低至8納米的記錄成像，但也有一定程度的覆蓋。順便說一句，這不是完美的數據，但它只是向你展示進步。我們相信，我們在High-NA方面所取得的成就，將能夠在未來的時間里跨越這一障礙，到達終點線。”

這一里程碑代表了10多年的研發和數十億歐元的投資，但仍有更多的工作要做，以優化系統并為主要芯片制造商的大規模生產做好準備。這項工作已經在荷蘭進行，而英特爾是唯一一家已經完全組裝好高數值孔徑系統的芯片制造商，正在緊跟ASML的腳步，在俄勒岡州的D1X晶圓廠將自己的機器投入運營。英特爾將首先將其 EXE：5200 High-NA 機器用于研發目的，然后將其用于其 14A 節點的生產。

Van der Brink還再次提出了一種新的Hyper-NA EUV機器，但尚未對該機器做出最終決定 - ASML似乎正在衡量行業的興趣，但只有時間才能證明它是否能夠?qū)崿F(xiàn)。

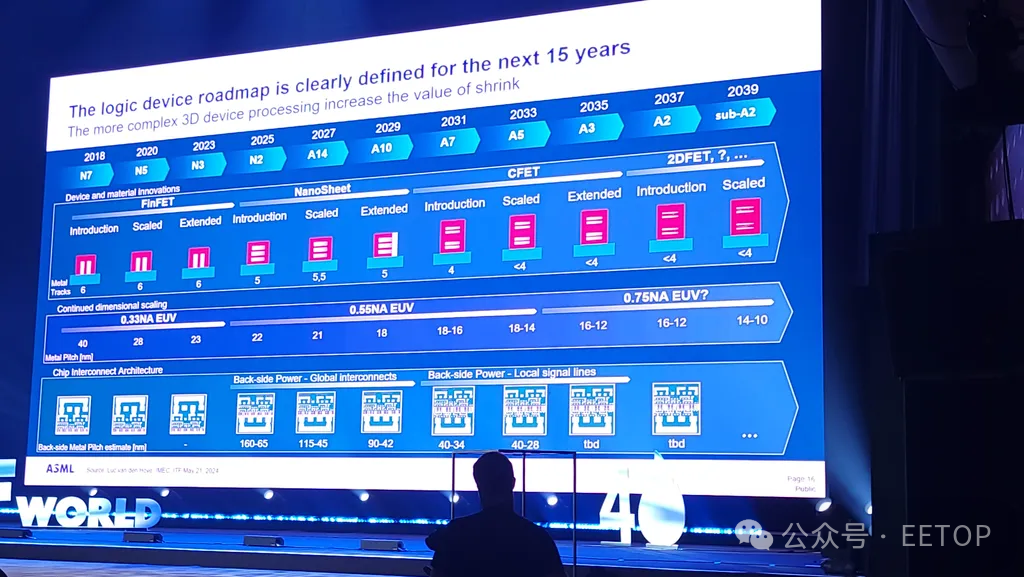

今天的標準EUV機器使用波長為13.5nm，數值孔徑為0.33的光（NA - 收集和聚焦光的能力的量度）。相比之下，新的高數值孔徑機器使用相同的光波長，但采用0.55 NA值孔徑，以便打印更小的特征。Van der Brink提出的Hyper-NA系統將再次使用相同波長的光，但將NA擴大到0.75，以便打印更小的特征。我們不確定提出的臨界尺寸，但ASML的晶體管時間軸顯示，它在16nm金屬螺距(A3節點)處截取，并延伸到10nm (sub-A2節點)。

根據上面的路線圖，Hyper-NA對于單曝光2DFET晶體管來說可能是可行的，但目前尚不清楚使用具有多圖案的High-NA是否也能產生如此精細的間距。

正如你在上面的第一張幻燈片中看到的，這臺機器要到2033年才會出現。如今的每臺高數值孔徑機器已經花費了大約 4 億美元。由于需要更大、更先進的反射鏡和改進的照明器系統，Hyper-NA 將是一個更昂貴的選擇。

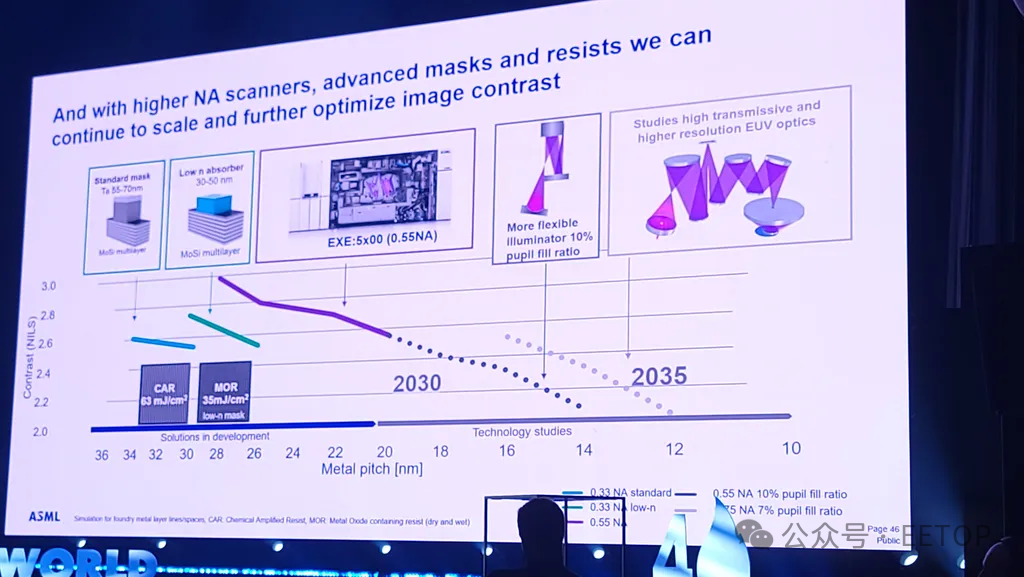

與其前身一樣，Hyper-NA的目標是通過單次曝光打印較小的特征，以避免多圖案化技術（同一區域的多次曝光），這些技術往往會增加芯片制造過程的時間和步驟，同時也會增加缺陷的機會，所有這些都會增加成本。Van Der Brink表示，繼續開發光刻膠和高級掩模將是提高印刷特征分辨率的關鍵。Hyper-NA還將使用改進的照明系統來獲得最佳效果。ASML沒有詳細說明，但合乎邏輯的是，改進的照明器將與更高功率的光源配對，以幫助增加劑量，以抵消用于0.75 NA的更高鏡面角度并提高吞吐量。

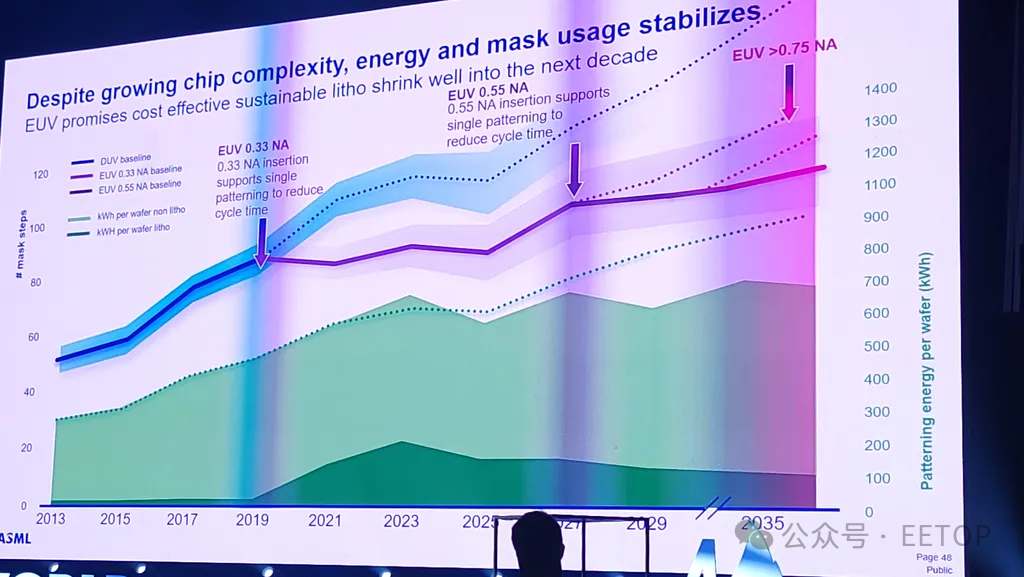

Van der Brink 還提議將公司未來機器的吞吐量從目前的 200 wph 提高到未來的 400 到 500 wph。這是ASML控制成本的另一個杠桿，從而應對每一代新芯片的每晶體管價格上漲趨勢。

為了加快開發速度并降低成本，ASML已經使用其現有的Low-NA Twinscan NXE：3600 EUV機器作為其新型High-NA機器的構建塊。ASML的Low-NA型號采用模塊化設計，使該公司能夠?qū)⒊墒斓募夹g(shù)和模塊用于其新工具，并且該公司僅在需要時添加新模塊。

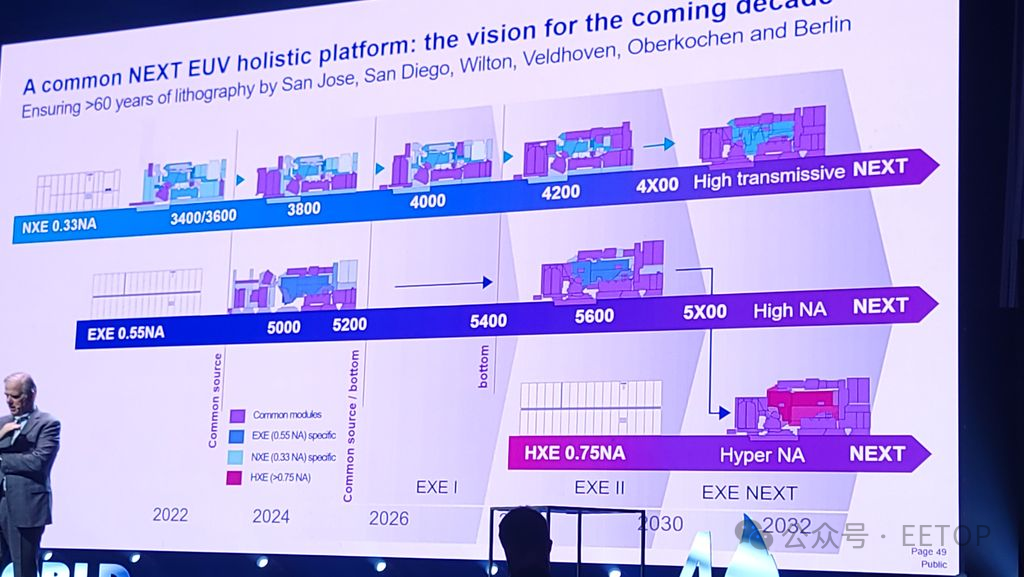

但是，還有更多優化的空間。Van der Brink認為，該公司將在未來十年內在模塊化設計理念上加倍努力，創造新的設備。擬議的長期路線圖顯示，Low-NA、High-NA 和 Hyper-NA 都擁有越來越通用的模塊化平臺和共享組件。這種設計是ASML控制成本的另一個杠桿。

芯片行業似乎為未來發展鋪平了堅實的道路，通過使用低數值孔數值孔徑和高數值孔徑工具構建的柵極全環繞（GAA）和互補場效應晶體管（CFET），但除了Hyper-NA之外，沒有真正的候選者站出來潛在地支持未來幾代工藝節點技術。與往常一樣，成本將是關鍵因素，但ASML顯然已經在考慮如何使Hyper-NA定價方式對其客戶更具吸引力。
