東芝推出適用于半導體測試設備中高頻信號開關的小型光繼電器
2023-10-18 09:00:25 EETOP東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出采用小巧纖薄的WSON4封裝的光繼電器“TLP3475W”。它可以降低高頻信號中的插入損耗，并抑制功率衰減[1]，適用于使用大量繼電器且需要實現高速信號傳輸?shù)?a href="http://www.xebio.com.cn/semi" target="_blank" class="keylink">半導體測試設備的引腳電子器件。該產品于近日開始支持批量出貨。
TLP3475W采用了東芝經過優化的封裝設計，這有助于降低新型光繼電器的寄生電容和電感。降低插入損耗的同時還可將高頻信號的傳輸特性提高到20GHz（典型值）[2]——與東芝現有產品TLP3475S相比，插入損耗降低了約1/3[2]。
TLP3475W采用厚度僅為0.8mm（典型值）的小巧纖薄的WSON4封裝，是目前業界最小的[3]光繼電器，其成功的改善了高頻信號傳輸特性。它的厚度比東芝的超小型S-VSON4T封裝還薄40%，且支持在同一電路板上貼裝更多產品，將有助于提高測量效率。
東芝將繼續擴大其產品線，為更高速和更強大功能的半導體測試設備提供支持。

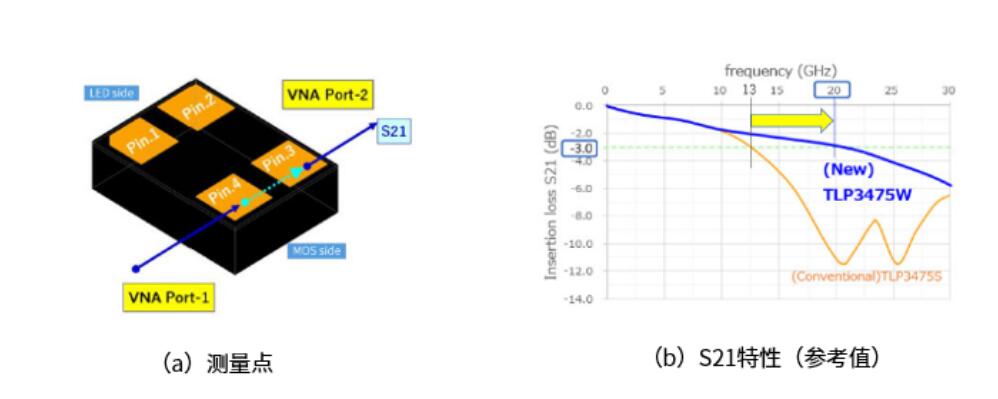

S21插入損耗特性
? 應用：
- 半導體測試設備（高速存儲器測試設備、高速邏輯測試設備等）
- 探測卡
- 測量設備
? 特性：
- 業界最小的[3]WSON4封裝：1.45mm×2.0mm（典型值），厚度＝0.8mm（典型值）
- 改善高頻信號的傳輸：當插入損耗（S21）＝–3dB時，f＝20GHz（典型值）
- 常開功能（1-Form-A）
? 主要規格：
（除非另有說明，Ta＝25℃）
器件型號 | ||||
封裝 | 名稱 | WSON4 | ||
尺寸 | 1.45í2.0（典型值），厚度＝0.8（典型值） | |||
絕對最大額定值 | 斷態輸出端電壓VOFF（V） | 60 | ||
導通電流ION（A） | 0.4 | |||
導通電流（脈沖）IONP（A） | 1.2 | |||
工作溫度Topr（℃） | –40至110 | |||
耦合電氣特性 | 觸發LED電流IFT（mA） | 最大值 | 3.0 | |
導通電阻RON（Ω） | 典型值 | 1.1 | ||
最大值 | 1.5 | |||
電氣特性 | 輸出電容COFF（pF） | 最大值 | 20 | |
開關特性 | 導通時間tON（ms） | @RL＝200Ω、 VDD＝20V、 IF＝5mA | 最大值 | 0.25 |
關斷時間tOFF（ms） | 0.2 | |||
隔離特性 | 隔離電壓BVS（Vrms） | 最小值 | 300 | |
