三星分享 2nm 1.4nm 以及 5nm射頻計劃
2023-06-29 12:50:01 EETOP三星在2023年年度三星代工論壇 (SFF) 上公布了更新的制造技術路線圖。該公司有望分別于 2025年和 2027年在其 2納米和 1.4納米級節點上生產芯片。此外,該公司還計劃在未來幾年增加領先的 5 納米級射頻制造工藝并開始生產 GaN 芯片。

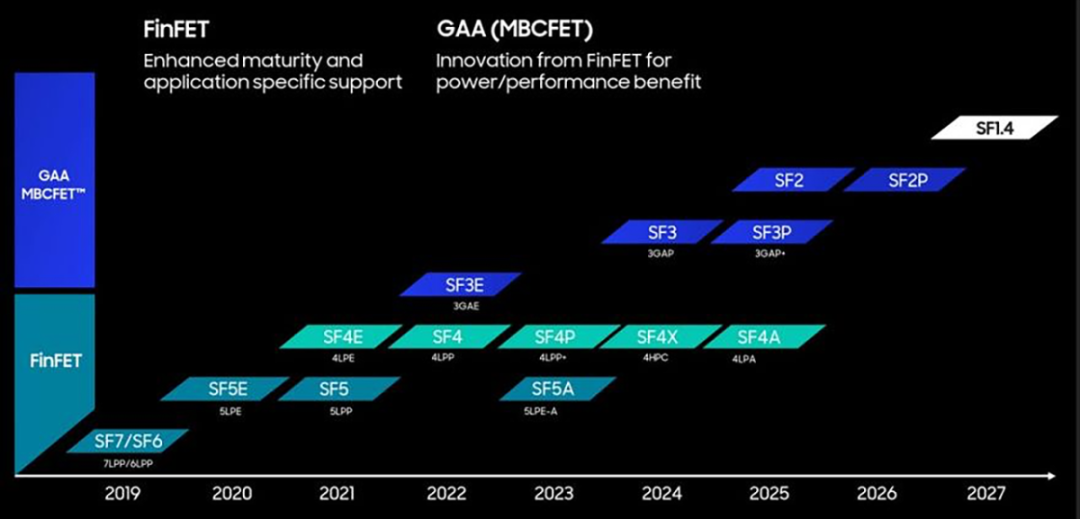

與SF3(第二代 3nm 級)相比(在相同晶體管數量下),三星預計其 SF2(2nm 級)制造技術可將功率效率提高 25%(在相同頻率和晶體管數量下),將性能提高 12%(在相同功率和復雜性下),并將面積減少 5%該公司 。該公司將于 2025 年開始在 2nm 節點上制造移動 SoC,并于 2026 年跟進 HPC 增強型 SF2P 節點同時,SF1.4(1.4nm級)制造工藝預計將于2027年提供給三星客戶。
為了使其 SF2 節點更具競爭力,三星打算確保其客戶很快就能獲得一系列高質量的 SF2 IP,包括 LPDDR5x、HBM3P、PCIe Gen6 和 112G SerDes 等接口。
三星還計劃于 2025 年開始生產氮化鎵 (GaN) 功率半導體。這些芯片將面向各種應用,從消費電子產品到數據中心和汽車行業。
三星代工廠不僅專注于擴大其技術組合,還致力于增強其在美國和韓國的制造能力。該公司計劃于 2023 年下半年在平澤 3 號生產線(P3)開始大批量生產芯片。至于位于德克薩斯州泰勒的工廠,預計將于今年年底完成建設,其預計將于 2024 年下半年開始運營。
作為其宏偉目標的一部分,三星計劃到 2027 年將其潔凈室總產能提高 7.3 倍,與 2021 年擁有的產能相比大幅增長。
