 FPGA(Field Programmable Gate Array)原型驗證，基于其成本適中、速率接近真實系統環境等優點，受到了驗證工程師的青睞。正是由于廣泛豐富的應用場景，FPGA 原型系統上往往需要設計各種不同的接口，用以和外界進行數據信號的交換互通，滿足不同的使用需求。不同的接口設置與選擇，也會極大影響原型驗證系統產品的應用范圍以及驗證效率。因此，如何合理規劃接口設置，就成為了一款優秀的原型驗證系統必須要考慮的重要問題。

首先和大家介紹下目前常見的接口類型。

l子卡擴展接口：考慮到使用場景通用性，一套原型平臺不可能覆蓋到所有協議接口，因此會布局一些用于擴展特定功能子卡的連接器，支持各類協議。這類接口少則幾個，多達幾十個。

l多FPGA互聯接口：在較大的邏輯設計中，用于多片FPGA 切割處的互聯IO之間的連接，一般通過互聯電路板或特制線纜這兩種形式進行互聯。此類接口和上一點談到的子卡擴展接口往往能夠兼容使用。

l高速接口GTH/GTY：用來和外部高速數據傳輸?shù)逆溌吩O備或測試儀器相連；接口形式包括如PCI Express、QSFP+、MiniSAS等等；

l時鐘輸入/輸出接口: 原型系統自身產生時鐘輸出到外部的設備或其他原型系統的通道；反之，也可以接收外部輸入的時鐘源。在多個系統互聯時，起到時鐘同步的作用。

l低速接口：FPGA原型系統通過其連接調試上位機、不同協議的仿真器及邏輯分析儀、低速外設元件等，包括JTAG,UART,I2C,SPI,GPIO,PMOD等.

關于“擴展子卡和用于多片FPGA IO互聯的接口”

此類應用場景最為普遍，我們先列出幾種業界較為主流的用于該類功能的連接器：

PHC連接器。PHC連接器的全稱為Prototyping High-performance Connector. 從信號的組成來看，其種類較為豐富，包含了電源信號(含管理信號)，接地信號，I2C信號（地址/時鐘/數據），全局時鐘信號，數據信號及保留信號。

以芯華章科技(X-EPIC)出品的樺捷HuaPro P1 FPGA原型系統為例，上面搭載了48個PHC連接器；每個PHC連接器的可用IO為50個。經過實測，HuaPro P1 PHC 連接器IO的單端數據速率最高可達到1.4Gbps，處于業界領先水平.

PHC連接器的好處是顆粒度小，使用方便靈活，對于寶貴及有限的FPGA IO資源，能夠做到高利用率而不造成浪費。

FMC連接器：

FMC的英文全稱為FPGA Mezzanine Card。 而這里談到的FMC連接器（FMC Connector）是其中的組成部分，遵循 VITA 57.1 標準；

按物理Pin的數量來區分，包括400 Pin的FMC HPC（high pin connector）及160 Pin的FMC LPC（low pin connector）兩種。

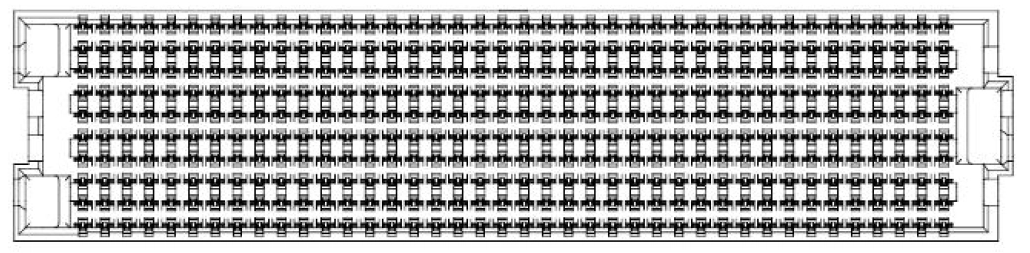

圖:母板上適用的FMC母頭插座

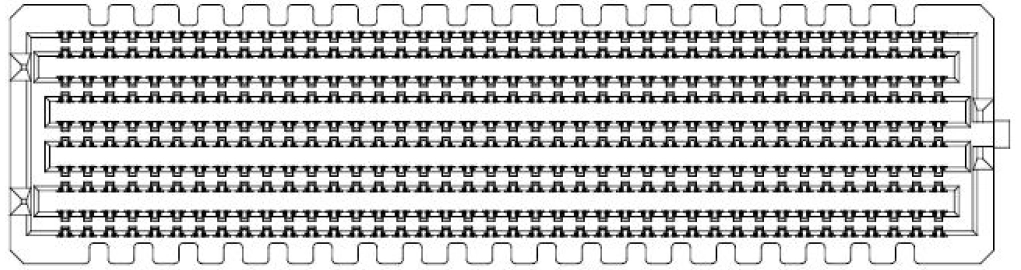

圖: 子卡上適用的FMC公頭插座

總體上看，FMC接口從標準上就是為“扣板”形式而定義的，對線纜連接的支持不太理想，成本高而且容易損壞。

Prodigy連接器：為部分廠商的FPGA系統所采用的連接器，總體看，其信號組成及電氣特性同FMC連接器相仿，區別在于體積略小和總的信號數量相應減少。

綜合考慮上述三種連接器的特性，目前看，以PHC連接器的“小型、靈活”的特點，更加適合于子卡的擴展及FPGA系統之間進行互聯布局。

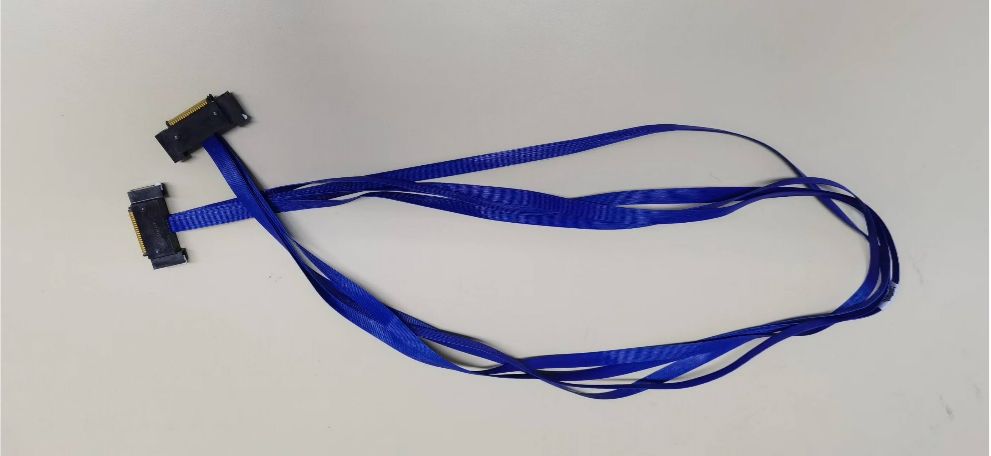

圖例: 小巧的PHC連接器Cable

其主要的原因是：

l連接器比較小巧，則在進行線纜或子卡插拔的時候，更容易操作；

l其次，連接線纜不會很粗，布局起來更方便和走線；

lPHC連接器的顆粒度小，那么在子卡的使用率上，IO使用率最高；不會因 為一個大連接器占用很多IO，但實際只用到其中一部分，從而造成系統性浪費的風險；

l根據實際情況，可以定制PHC轉其他連接器的轉接卡(比如FMC或用戶自定義接口)，這樣對于用戶已有的子卡，可以繼續兼容使用而不造成浪費。

l最后，互聯線纜的成本都不低，從幾十，幾百、乃至幾千美金一根；而包含IO數較少的電纜，在成本方面有優勢，一旦出現有損壞、老化的情況，以單根電纜為單位更換的成本最低。

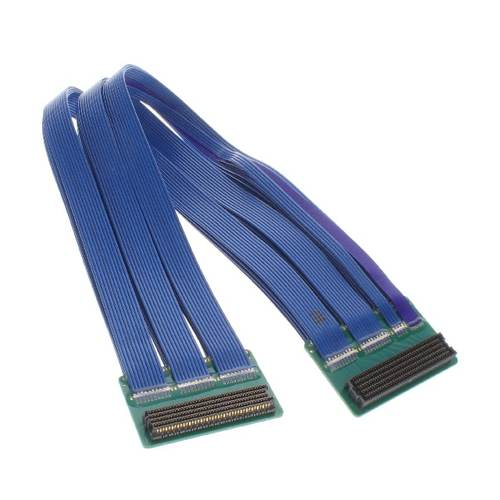

圖例: 造型較為寬大的FMC連接器Cable

高速接口GTH/GTY

新技術發展下的FPGA芯片，都已基本帶有高速Serdes通道。Serdes，是英文Serializer(串行器)/Deserializer(解串器)的簡稱。它是采用的是點對點（Point to Point）的串行通信技術，充分利用傳輸媒體的信道容量，減少所需的傳輸信道和器件引腳數目，提升信號的傳輸速度，從而降低通信成本。這些通道往往也以不同的接口方式連接到FPGA原型系統的接口上。其中包括了PCIE/SATA/Ethernet/QSFP+/MiniSAS和MCIO等。通過對應的不同接口cable，能夠和外部的高速設備或是儀器進行連接。

lPCIe (Peripheral component interconnect express)是一種高速串行計算機擴展總線標準，獨占通道帶寬；傳輸高速可靠。目前市售的，較為高端的FPGA芯片都原生支持PCIe傳輸協議。HuaPro P1系統自帶 PCIe 3.0的接口可以實現雙向 128Gbps的高速數據傳輸。

lQSFP+ 是一種能夠支持熱插拔的光模塊，結構緊湊，因其包含四條高速通道，故傳輸速率可達40Gbps。QSFP+ 在High Performance Network，Data Center等場景應用廣泛。從協議上看，QSFP+支持的是SFF-8436協議和QSFP 多源協議。

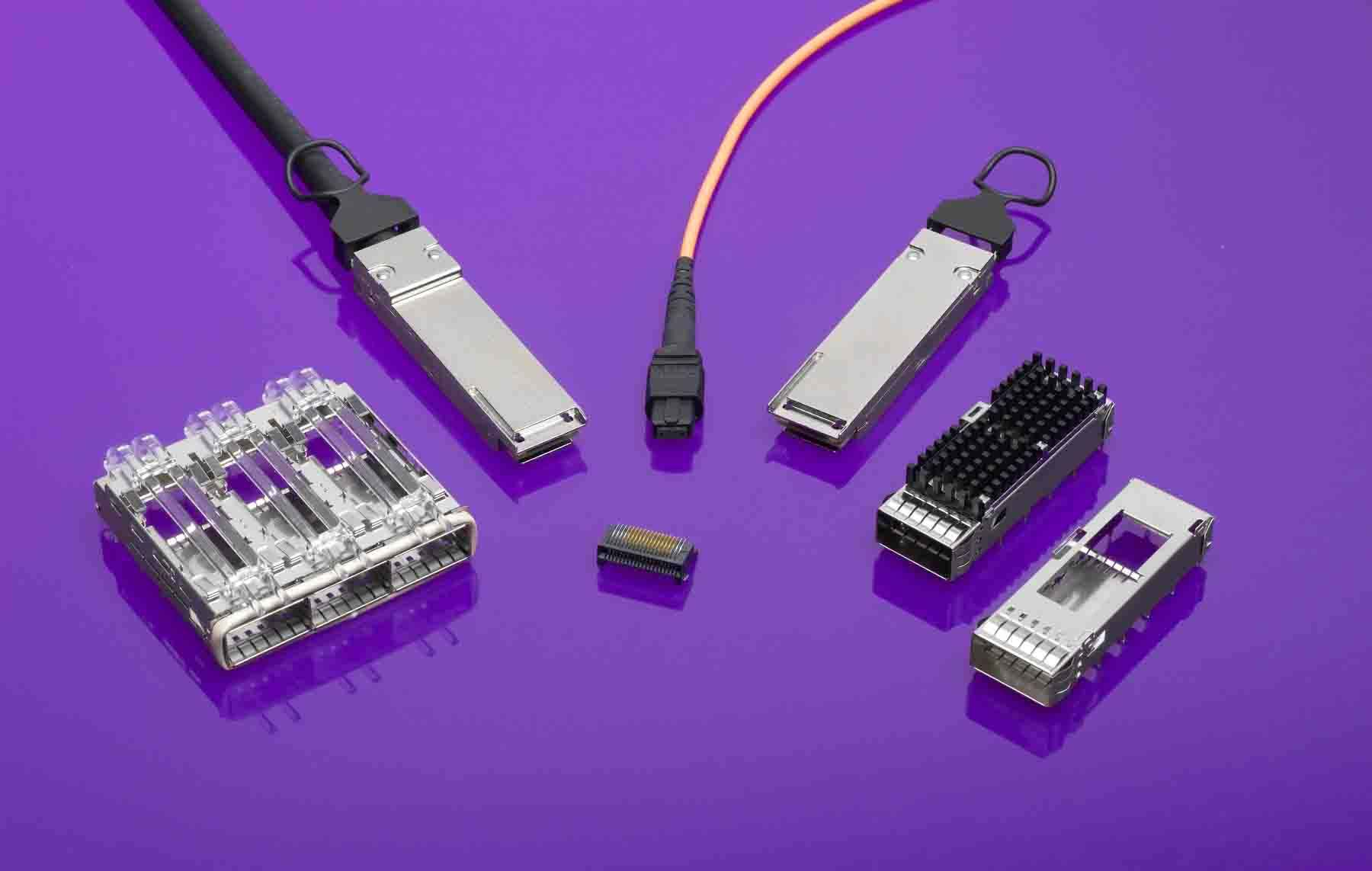

圖例: QSFP+連接器示例

由于光模塊優越的物理特性，它能夠把電信號轉換為光信號，通過光纖達到遠距離傳輸?shù)男Ч缓笤趯Χ嗽俎D回電信號；并且這樣也不會影響信號的質量。

l另一種較為常見的高速傳輸?shù)慕涌跒?/span>Mini SAS。Mini SAS連接器符合SFF-8643標準，是一款36針的高密度SAS連接器，符合最新的SAS 3.0規范，并支持12Gb/s數據傳輸協議。支持最多4通道的高速數據傳輸。一種典型的應用是Host PC通過Mini SAS的cable連接到FPGA原型系統，這樣可以實現主機和FPGA之間高速通信，達到軟硬件協同驗證的目的。

時下熱門的Chiplet技術和高速接口也有著很大的聯系，因為裸片之間的超短距離和鏈路上（裸片間互聯）數據傳輸速率將超過100Gbps。這在普通接口上的實現是個幾乎不可能完成的任務；而擁有高速傳輸通道的FPGA平臺為Chiplet互連的驗證提供了很大的可能性。

值得一提的是，芯華章科技(X-EPIC)出品的樺捷HuaPro P1 FPGA原型系統，規劃時候充分考慮了用戶的潛在高速應用需求，因此，在系統的主體已經集成了上述三種高速接口；而市面上其他的原型系統，很少有做到同時集成，一般需要外接子卡才能使用；這樣在進行如服務器機架部署的時候，在空間上產生一定的阻礙及局限性。

時鐘輸入/輸出接口

現代的芯片設計規模日益增大，通常有用到多個FPGA系統級聯使用的情況，除了前述數據通道的傳輸，還有一個必要的部分就是進行時鐘的傳輸。這對于同步數字系統尤為重要。

l一種方式是采用獨立走線的同軸射頻連接器；常見的如SMA，SMB，MMCX等接口；當多路時鐘傳輸時，因為線束以‘對’的方式單獨走線，故會顯得比較雜亂。

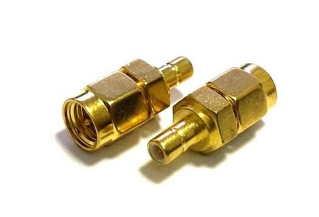

圖例: SMA/SMB 連接器

圖例: MMCX 連接器

l另外一種更優化的傳輸方式是采用如下的連接器：Samtec出品的 Q Strip High-Speed Ground Plane Socket Strip；它可以同時傳輸多路時鐘、復位信號；且只需要一根扁平形狀的電纜相連。在整個布局上較為簡便、美觀。芯華章HuaPro P1系統采用這種連接器，并支持最大16臺P1系統的級聯。

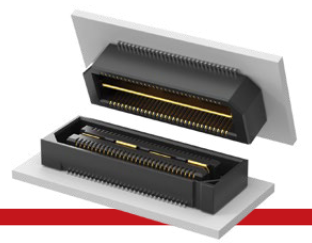

圖例: Samtec Q strip 板對板與夾層連接器

低速接口

最后我們來看一下FPGA系統上常用的低速接口：

lJTAG（Joint Test Action Group，聯合測試工作組）接口: 主流分為若干種不同IO數，用以FPGA 廠商的JTAG調試器、ARM 調試仿真器等連接使用。JTAG調試接口必須使用VCC、GND電源信號，以及TMS、TCK、TDI、TDO四根調試信號，分別對應為模式選擇、時鐘、數據輸入和數據輸出線。隨著可用針數增大，另外可選TRST、RESET復位信號和RTCK（同步時鐘）信號。

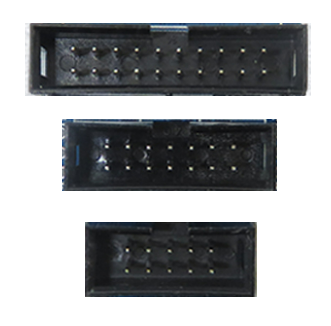

圖: 三種不同接口的JTAG，分別為20針/14針/10針

lUART口：

通用異步收發器 （Universal Asynchronous Receiver/Transmitter）,以一種串行形式的，全雙工異步通信協議。其通信格式分為起始位、數據位、奇偶校驗位、停止位和空閑位等。通過UART接口，FPGA系統和Host上位機相連，可以發送硬件測試中的調試log信息到主機中；相反，主機也可以通過UART口下發一些測試命令及少量的測試數據到FPGA中去。

lI2C 接口：

最早由飛利浦公司開發的雙向的二進制雙線同步串行總線，它屬于一種半雙工模式；只需SDA（串行數據線）和SCL（串行時鐘線）即可連接位于總線上的器件。它的好處是電路接口簡單，總線長度達25英尺和支持組件多達40個。在通常的FPGA開發中，I2C往往被用來連接EEPROM或LED顯示屏、傳感器等元件。

lSPI（Serial Peripheral Interface，串行外圍設備接口）通訊協議，一種同步的串行接口，需用四根管腳用來控制及數據傳輸，廣泛用于EEPROM、Flash、ADC（數模轉換器）及數字信號解碼器上，是比較常用及較為重要的通訊協議之一。

針對用戶對于低速接口的需求，HuaPro P1系統配套的GPIO子卡，單卡上集成了例如多種JTAG、UART、CAN、DB9等接口，同時也支持如1.8V/2.5V/3.3V/5V多種電壓的GPIO，用戶只需通過一些簡單的跳線設置就可以兼容支持。

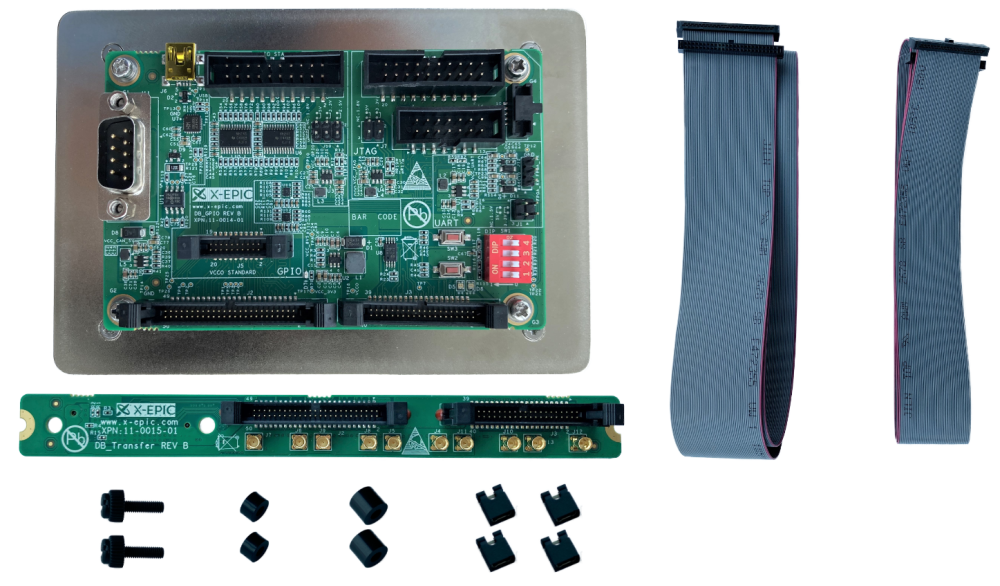

 圖:  HuaPro P1 配套的GPIO子卡及配件圖

小結：以上就是關于FPGA原型驗證系統的常見接口介紹。各種接口，不論尺寸大小、速度快慢都有其獨到的作用。基于這些五花八門的接口，對用戶來說若要人工手動去做原型項目分割、IO復用和時鐘處理等工作，是非常麻煩的；因此還是需要原型系統的配套軟件工具具有從ASIC設計到FPGA設計的轉換、FPGA綜合、自動分割、自動化后處理等上述這些技術要點的能力。用戶在選擇原型產品的時候，需從長遠使用狀況，綜合考慮選用擴展能力強、支持外部協議豐富、子卡/線纜配件成本相對較低，互聯形式靈活、方便，及配套軟件自動化集成度高的產品。芯華章的HuaPro系列FPGA原型系統產品，給用戶提供了軟硬件全套的FPGA原型實現工具和平臺，能夠幫助客戶最快完成系統集成驗證和軟件提前開發的工作。
