EETOP消息，據國外科技媒體tomshardware報道，美國國防部已與英特爾簽署了一項協議，該公司將為 Rapid Assured MicroelectronicsPrototypes - Commercial (RAMP-C) 計劃提供商業代工服務。英特爾代工服務 (IFS) 是英特爾的一個新部門，為芯片設計公司提供芯片代工制造服務。此次簽訂的服務，將與美國國防部合作創建代工生態系統，為其生產領先的“定制和集成電路和商業產品”系統，最初的測試芯片將在英特爾的 18A 節點上制造的（A表示埃米）。該合同的具體細節目前未知。

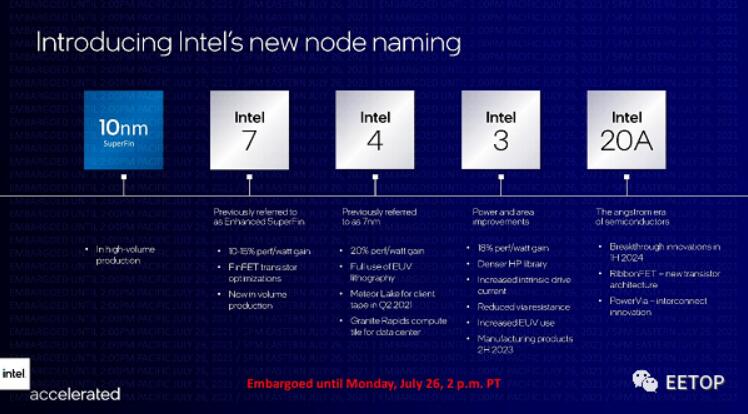

英特爾將與 IBM、Cadence 和 Synopsys 等其他行業巨頭合作，開發支持設計和制造芯片的半導體 IP 系統，首批測試芯片采用英特爾最先進的的 18A 工藝。不過，英特爾的 18A 將成為該公司的第二代埃米級工藝節點，并且要到 2025 年初才能上市，這表明這是一份長期合同。英特爾要到 2024 年才會推出第一代埃米級20A的工藝芯片。

作為其IDM 2.0 計劃的一部分，英特爾最近投資了 200 億美元自有資金建造了兩個晶圓廠，用于 IFS 服務和內部生產。但該公司利用它是唯一一家在美國本土設計和制造芯片的美國公司這一事實，也一直在尋求美國政府投資以便在美國國內和國外的建造更多的晶圓廠。這些努力是在美國和歐盟國家尋求減少對外國芯片生產的依賴之際做出的。

英特爾18A將采用該公司20A工藝的所有尖端技術，如RibbonFET晶體管和背面PowerVia電源傳輸，但與20A不同的是，18A將使用ASML被稱為High-NA機器最新的EUV機器，它可以在比當前機器更小(<8nm)的分辨率下，進行更精確的光刻。英特爾表示，當涉及到High-NA時，它是ASML的主要合作伙伴，并將收到第一個High-NA機器的生產模型。

英特爾最近在其IDM 2.0 公告中宣布，它將在未來的邏輯和封裝技術上與 IBM 合作，并作為 RAMP-C 計劃的一部分。英特爾并未透露其埃米級芯片的太的太多細節，但它們與 IBM 最近宣布的 GAA/納米片技術有著驚人的相似之處，該技術是在 2nm 測試晶圓上制造的。這種伙伴關系對英特爾來說很重要，因?yàn)樗Ｍ麖亩嗄甑墓に嚰夹g(shù)停滯中恢復過來。IBM表示其新的 2nm IP 將使其所有合作伙伴受益，包括英特爾。
