KLA推出兩種全新的系統來解決半導體制造業中最棘手的問題

2020-12-14 13:22:45 KLA

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

美國加州，米爾皮塔斯市，2020年12月14日：今天，KLA公司（納斯達克股票代碼：KLAC）宣布推出兩款全新產品：PWG5™ 晶圓幾何系統與Surfscan® SP7XP晶圓缺陷檢測系統。新系統專注解決先進的存儲器與邏輯集成電路制造中遇到的極其困難的問題。

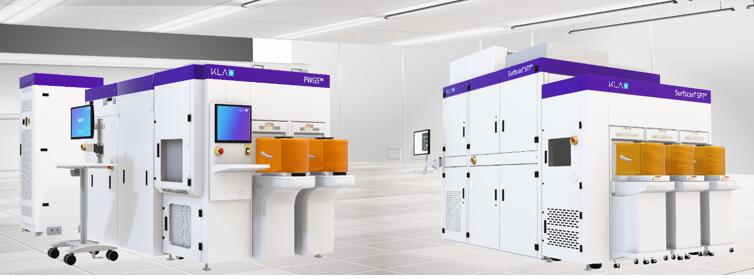

KLA全新的PWG5™ 圖形晶圓幾何量測系統和Surfscan® SP7XP無圖案晶圓缺陷檢測系統支持先進邏輯、DRAM和3D NAND產品的開發與生產。

功能最強大的閃存結構是建立在稱為3D NAND的體系中，類似是分子世界中的摩天大樓，堆疊結構甚至更高。96層頂級存儲芯片已經投放市場，應用在最先進的移動通訊設備中，而在不斷尋求空間效率和成本效益的驅使下，它很快會被具有128層或更多層級結構的3D NAND產品取代。為了制造這些復雜的結構，需要經過沉積數百種不同材質的薄膜，然后通過刻蝕并填充幾微米深、百分之一微米面積的導通孔結構來創建存儲單元。隨著這些薄膜堆疊的積累，它們會在晶圓上產生應力，最終使晶片的表面平面度變形。這些翹曲的晶圓會影響下游工藝的均勻性以及圖案成型的完整性，最終影響器件的性能和產品良率。PWG5量測系統具備前所未有的分辨率，能測量出晶圓幾何形貌的微小變形，從源頭識別并修正圖案化晶圓的變形。而且，這些關鍵的晶圓幾何形狀測量現在能夠配合在線生產的速度，并在較大的翹曲范圍內完成。

KLA Surfscan and ADE部門總經理Jijen Vazhaeparambil表示：“復雜的3D NAND多層結構將晶圓幾何測量推向了最前沿。“我們新型的圖案化晶圓幾何系統PWG5所具備的靈敏度，可同時測量晶圓正面和背面與平面度的任何偏差。首創的在線測量速度和出色的分辨率不僅支持3D NAND產品制程，還支持先進的DRAM和邏輯產品應用。結合KLA的5D Analyzer® 數據分析系統，PWG5將幫助我們的客戶制定相應的決策，例如晶圓返工、工藝設備的重新校準或提醒光刻系統，并提供最佳的圖案校正建議。PWG5系統在制程控制中起著至關重要的作用，有助于提高先進的存儲器和邏輯產品良率、性能和工廠盈利能力。”

先進的邏輯產品方面，5nm技術節點產品的大批量生產在不斷增長的同時，3nm技術節點也正處于研發階段。在這些技術節點中最關鍵的結構層，*EUV光刻技術的應用已經非常普及，伴隨著finFET或全環繞柵極晶體管（GAA）架構之類的新型架構，器件的制程也變得更為復雜。以可重復的方式在晶圓上進行數十億次的可重復圖案成型，需要進行精確的缺陷控制，包括使用無圖案化晶圓檢測系統對起始的基板晶圓和材料進行仔細鑒定，并經常監控制程和設備。以Surfscan SP7為基準，新的Surfscan SP7XP無圖案晶圓缺陷檢測系統具有靈敏度和生產能力方面的進步，并引入了基于機器學習的缺陷分類方式，可以應對更廣泛的薄膜和基材類型，捕獲和識別更大范圍的缺陷類型。

Vazhaeparambil補充說：“ Surfscan設計團隊不僅專注于靈敏度和缺陷分類技術的進步，而且還著眼于提高產品的擁有成本。” 因此，針對無圖案晶圓檢測的應用，Surfscan SP7XP代表了一種單設備解決方案，涵蓋了先進設計節點器件產品和所需基板從研發到大規模生產的需求。硅晶圓制造商、半導體設備制造商開發無缺陷制程以及芯片代工廠都在使用它，確保入場晶圓、制程和設備的質量與性能。

為了維護系統的高性能和生產力，Surfscan SP7XP和PWG5系統得到了KLA全球綜合服務網絡的支持。有關PWG5和Surfscan SP7XP系統新功能與技術的更多信息，及此處未介紹的系統應用程序的相關信息，請訪問KLA Advance新聞中心。
*半導體行業使用的節點命名法與晶體管的最小尺寸有關。為了比較，3nm大約是雙螺旋DNA直徑的一半。
Surfscan 與5D Analyzer 是KLA Corporation的注冊商標。
關于KLA：
KLA公司具有行業領先的設備和服務整個電子行業的創新開發能力。我們提供先進的制程控制解決方案助力電子技術的發展，涵蓋晶圓和光罩制造、集成電路、封裝、印刷電路板和平板顯示器等工業技術領域。我們的專家團隊包括物理學家、工程師、數據科學家和復雜問題的解決者，與全球客戶密切合作，開發技術領先的解決方案，推動世界科技前進。有關其他信息，請訪問kla.com（KLAC-P）。
