NVIDIA Tesla V100s低調發布：全面提速 變身土豪金
2019-11-25 09:10:15 快科技Tesla V100最早發布于2017年5月份的GTC 2017圖形大會上，基于全新的Volta伏特架構、GV100大核心，臺積電12nm工藝制造，集成210億個晶體管，面積達815平方毫米，擁有5120個CUDA核心、640個Tensor張量核心，最初基于SXM2形態(300GB/s NVLink總線)，很快又增加了PCIe形態(32GB/s PCIe總線)。
兩年多過去了，Tesla V100的地位依然無可撼動，而最新的Tesla V100S更進一步，核心、顯存雙雙提速，但功耗卻沒變。

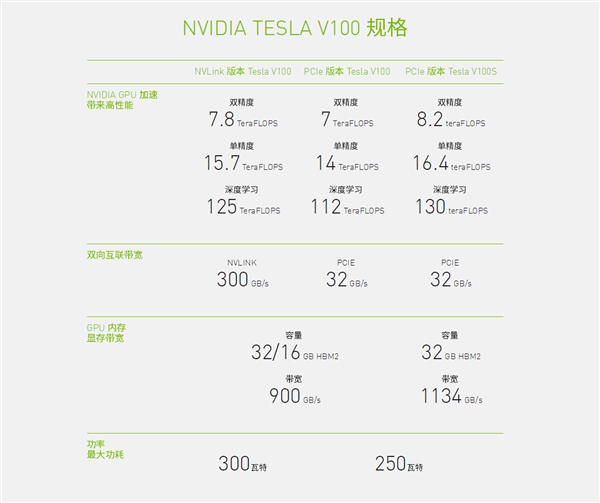

Tesla V100S只有PCIe擴展卡一種形態，雙精度浮點性能8.2TFlops(萬億次浮點計算)，單精度浮點性能16.4TFlops，深度學習性能130TFlops，相比于PCIe、SXM2版本的Tesla V100分別提升了最多17％、5％。
顯存方面，依然采用HBM2，容量固定在32GB而不再提供16GB版本，位寬仍為4096-bit，頻率從1.75GHz加速到2.21GHz，帶寬也從900GB/s增加到1134GB/s。
不過大幅提速的同時，Tesla V100S的功耗依然維持在250W，顯然無論制造工藝還是核心架構都更加成熟。

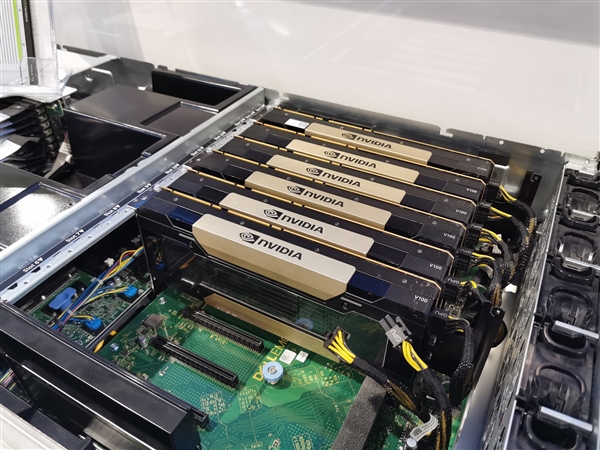

此外，從現場展示看，Tesla V100S的“肩部”底色從草綠色變成了土豪金色，很容易分辨。
