Vishay推出新款FRED Pt? 第5代1200 V Hyperfast和Ultrafast恢復整流器降低導通和開關損耗
2019-04-17 13:02:13
Vishay
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

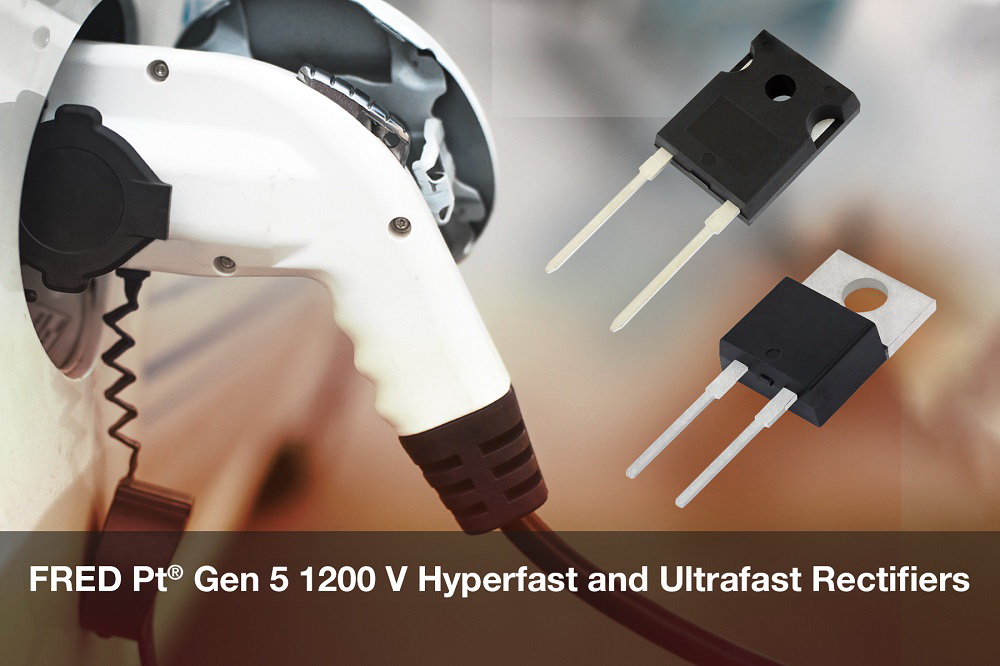

賓夕法尼亞、MALVERN —2019年4月17日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出六款新型FRED Pt®第5代1200 V Hyperfast和Ultrafast恢復整流器。Vishay 30 A和60 A整流器導通和開關損耗在同類器件中達到最佳水平，提高高頻逆變器和軟硬開關或諧振電路的效率。
日前發布的器件可與MOSFET或高速IGBT配合使用，專門用于提高PFC、EV/HEV 電池充電站輸出整流級、太陽能逆變器增壓級、UPS及焊機應用的效率。與同類硅片解決方案相比，整流器的損耗降低10%，與采用SiC二極管能效差距比以前降低一半，是頻率范圍50KHz以內應用高性價比的替代產品。
30 A和60 A整流器均采用TO-247L封裝，X型為Hyperfast恢復整流器，H型為Ultrafast恢復整流器。30 A器件還提供TO-220AC封裝產品。X型整流器的優點是QRR低，而H型整流器的優勢在于正向壓降低。兩款整流器正向壓降與同類解決方案相同，開關損耗和QRR分別降低40%。新款器件的工作結溫達到+175 °C。
器件規格表：
| 產品編號 |
VR (V) |
IF(AV) (A) |
VF典型值 (V)1
|
QRR典型值 (nC)2 |
速度類型 |
trr (ns)3 |
封裝 |
| VS-E5PX3012L-N3 |
1200 |
30 |
2.1 |
1550 |
X |
26 |
TO-247AD 2L |
| VS-E5TX3012-N3 |
1200 |
30 |
2.1 |
1550 |
X |
26 |
TO-220AC 2L |
| VS-E5PH3012L-N3 |
1200 |
30 |
1.7 |
2150 |
H |
32 |
TO-247AD 2L |
| VS-E5TH3012-N3 |
1200 |
30 |
1.7 |
2150 |
H |
32 |
TO-220AC 2L |
| VS-E5PX6012L-N3 |
1200 |
60 |
2.1 |
2950 |
X |
30 |
TO-247AD 2L |
| VS-E5PH6012L-N3 |
1200 |
60 |
1.7 |
4080 |
H |
38 |
TO-247AD 2L |
1IF = 額定電流, TJ = 125 °C
2TJ = 125 °C, IF = 40 A, VR = 400 V, dIF/dt = 600 A/ms
3TJ= 25 °C IF = 1 A dIF/dt = 100 A/μs, VR = 30 V
獲取Vishay網站產品說明書，請?jiān)L問
http://www.vishay.com/ppg?96442 (VS-E5PX3012L-N3)
http://www.vishay.com/ppg?96507 (VS-E5TX3012-N3)
http://www.vishay.com/ppg?96501 (VS-E5PH3012L-N3)
http://www.vishay.com/ppg?96506 (VS-E5TH3012-N3)
http://www.vishay.com/ppg?96479 (VS-E5PX6012L-N3)
http://www.vishay.com/ppg?96502 (VS-E5PH6012L-N3)
新款FRED Pt® 整流器現提供樣品并已實現量產，大宗訂貨供貨周期為18周。
