在
英特爾(Intel)負責晶圓廠業務的最高長官表示，摩爾定律(Moore’s Law)有很長的壽命，但如果采用純粹的CMOS制程技術就可能不是如此。
“如
果我們能專注于降低每電晶體成本，摩爾定律的經濟學是合理的；”
英特爾技術與制造事業群(technology and manufacturing
group)總經理William
Holt，在近日于美國舊金山舉行的年度固態電路會議(ISSCC)上對近3,000名與會者表示：“而超越CMOS，我們將看到所有東西的改變，甚至可
能是電腦的架構。”
Holt婉拒分享他所說的“豐富多樣化”后CMOS
(post-CMOS)技術，會有哪些獲得晶片制造商采用、或是何時采用；那些新技術包括自旋穿隧場效電晶體(span tunneling
FET)、鐵電FET、自旋電子、新一代三五族材料…等等。但他聲明這些新技術不會出現在
英特爾正在制作
處理器圓形的10奈米制程。
在一般情況下，工程師們會盡可能延展CMOS技術的壽命；Holt表示，長期來看，晶片制造會是不同技術與傳統CMOS的混合：“我們將看到混合的操作模式…(晶圓的)某些部份采用CMOS技術，相同晶圓上的新元件則為不同的優勢最佳化。”
他
對于將照亮接下來十年
半導體產業發展路徑、顯然還需要龐大研究工作的技術提供正面看法：“我不能告訴你在那些(后CMOS)技術中，哪個排第一或是最棒，
但是我們看到其中豐富的可能性…將在接下來幾年提供大量的機會，讓我們?cè)诖蛟炝慵璧募夹g(shù)上取得重大進展；而挑戰在于厘清如何實現它們。”
到目前為止還有個大挑戰，是所有的后CMOS替代技術都有助于降低功耗，這是一個首要考量，但它們的執行速度顯然比起CMOS電路緩慢得多；Holt拿這個問題與一個世代以前工程師為了因應當時緊迫的功率需求、從雙極架構轉為新的復雜CMOS的狀況比較。

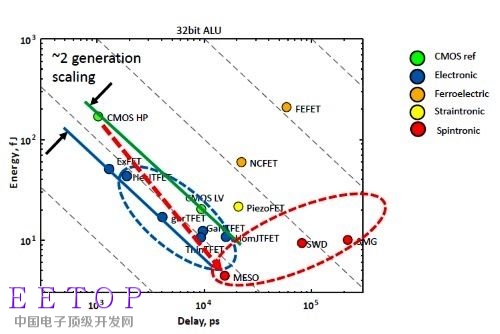

很多種類的后CMOS技術都能降低功耗，但也導致延遲
Holt表示，產業界需要專注于降低功耗與降低每個電晶體的成本；他重申
英特爾已將22奈米與14奈米制程節點電晶體成本降低30%、稍優于業界水準的聲明，不過開發最近幾個新制程節點的成本增加幅度，由傳統的10%增加到了30%。
他指出：“現在預測7奈米節點的細節還太早，但我們可以說，我們?cè)?奈米節點的每電晶體成本降低幅度，在歷史線的范圍內可能會更多──我們看到了一些降低成本的可行途徑。”
在專題演說之后，Holt澄清，對
英特爾7奈米節點的預測，目前落到延續自傳統電晶體成本下降趨勢、到
英特爾在22奈米與14奈米節點收獲的些微改善之間的范圍內：“不確定因素還很多，所以我們不知道我們會落在哪個點上。”
英特爾一直都沒有放棄希望，認為可能在7奈米制程量產開始后的某個時間點開始采用超紫外光(
EUV)微影技術；
EUV可能對7奈米制程的成本帶來顯著的影響，降低對多重圖形(multi-patterning)的需求。
此外Holt還指出
英特爾10奈米制程將支援5個等級的電壓閾值，在既定節點內的最佳化點(optimization points)之多樣化，可能會隨著后CMOS技術的加入而提升。

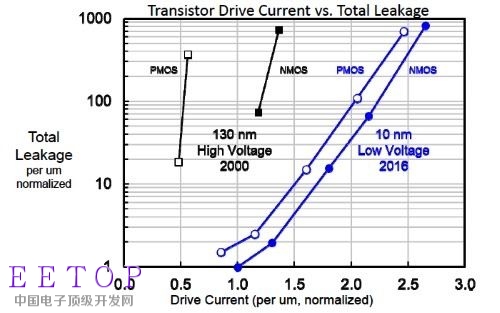

Holt表示，
英特爾的10奈米制程將支援五種電壓閾值，提供更多功率選項遲
