Apple A6或是全球唯一采用手工布局的上市芯片
2012-09-29 08:27:55 本站原創

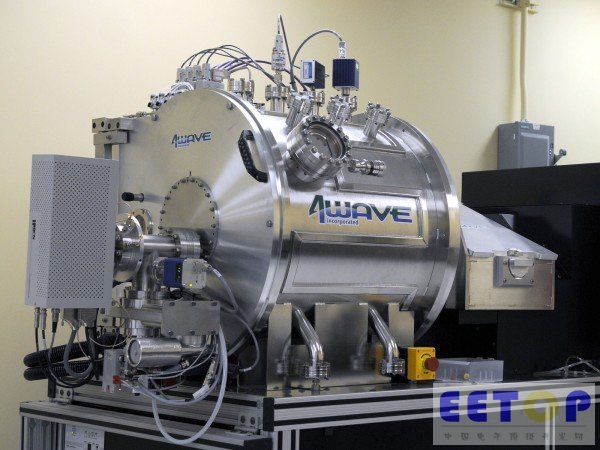

拆解 Apple A6 處理器所用的專業設備
在對 iPhone 5 進行完全拆解之后，iFixit 又聯合芯片行業大名鼎鼎的專家級媒體 Chipworks 將 iPhone 5 的心臟—— Apple A6 芯片拆解了。當然，要拆解一顆小小的芯片必須動用非常專業的設備，對于普通人來說完全不可能實現。
A6 處理器的拆解進一步揭露并證實了這顆處理器的細節，確定其采用三星的32nm HKMG 制程工藝、雙核心 CPU 與三核心 GPU 設計。內存確實為爾必達的1GB 低電壓版 DDR2 SDRAM。除了這些信息之外，拆解還透露出了一個非常有意思的細節——A6 處理器的內核部分采用手工布局。

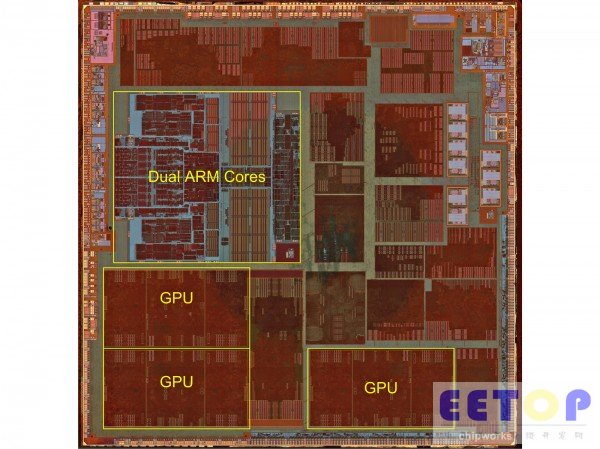

大家從上面這張芯片照片上可以看到：相對于 GPU 部分的邏輯區塊(Logic blocks)而言，內核部分(Cores)的邏輯區塊分布顯得不是太規則。通常來講，邏輯區塊的排列都是由專業的軟件自動完成，而對于這種不規則的分布，很有可能是手工排列的。
對邏輯區塊進行手工布局通常是為了獲得更快的計算速度，當然其成本和花費的時間也要大很多。Chipworks 的專家表示這有可能是多年以來全球唯一采用手工布局且上市銷售的芯片。
