賽靈思宣布Virtex-7 H580T開始發貨常見問題解答

2012-05-31 10:41:44 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

1. 賽靈思發布了什么信息？

賽靈思宣布開始發貨全球首款 3D 異構All Programmable器件— Virtex-7 H580T FPGA。
Virtex-7 HT 采用賽靈思堆疊硅片互聯 (SSI) 3D 中介層（interposer）技術，是業界帶寬最高的 FPGA，具有多達 16 個 28Gbps 和 72 個 13.1Gbps 收發器，也是業界唯一一款能滿足 200G 和 400G 關鍵應用的單芯片解決方案。
結合賽靈思領先的 100G變速機制（gearbox）、以太網 MAC、OTN 和 Interlaken IP，Virtex-7 HT 可為客戶提供不同的系統集成度，從而幫助他們在向 CFP2 光學模塊轉型時滿足空間、功耗和成本要求。
在賽靈思最新的 28 Gbps 技術視頻中，Virtex-7 H580T 展示了其提供的眼圖和抖動功能能力，可以達到連接 CFP2 光學模塊的性能需求。有關新白皮書和視頻等請參見賽靈思的 28 Gbps 串行收發器技術網頁。

2. 是什么在推動賽靈思 28Gbps 收發器解決方案需求增長？

通信設備 OEM 廠商面臨著將設備密度翻番同時保持功耗不變、并降低成本的壓力。相對于 CFP 光學模塊而言，CFP2 光學模塊可支持新一代 100 – 400Gbps系統的設計，最大化面板帶寬密度，同時又不增加尺寸和功耗。
需要數據速率范圍在 10Gbps 到 28Gbps 之間的 SEREDES，以支持更高帶寬。芯片到光學模塊、芯片到背板以及芯片間接口的抖動要求正變得極其嚴格，也是賽靈思在開發 Virtex-7 HT FPGA（包括 Virtex-7 H290T 和 Virtex-7 H870T）時除功耗之外所關注的另一重點。
構建 400Gbps 線路卡的客戶希望單芯片解決方案的輸入端具有 16 個 28Gbps 收發器連接到 4 個 400Gbps CFP2 光學模塊。有關系統還要求用 48~72 個 10.3125Gbps 收發器連接到多個數據速率為 200Gbps 或 400Gbps 的NPU 或 ASIC。除了提供帶有 16 個 28Gbps 收發器的 Virtex-7 HT 之外，賽靈思還為100Gbps、2 x 100Gbps應用提供帶 4 個或 8 個 28Gbps 收發器的器件。

3. 需要 28Gbps 收發器的高速標準和協議有哪些？

4. Virtex-7 H580T FPGA 主要支持哪些常見應用？

5. 什么是變速機制（gearbox）？

變速機制（gearbox）是一種片上 IP 功能，可將 CFP2 光學模塊的 4x25-28Gbps 轉變為10x 10.3-11.18Gbps 接口，適用于現有的 ASIC/ASSP。變速機制（gearbox）還能作為轉發器/通傳機制，把 CFP2 的 4x25-28Gbps 轉為 10x10.3-11.18Gbps，并連接于現有的 ASIC/ASSP。

6. 什么是 CFP 光學模塊？

CFP 光學模塊連接于網絡設備的 100G 接口，將 100G 光學信號轉變為 10信道，每信道數據速率達10Gbps。
CFP2 光學模塊是用于 100G 光學通信的新一代模塊，它能將單個 100G 光學信號轉變為 4 信道 25Gbps或 10 信道10Gbps（實現后向兼容性）。其寬度是 CFP 模塊的一半，因此能將密度翻番并降低功耗。
CFP4 是繼 CFP2 之后的下一代 100G 光學模塊，預計將于 2013 年底或 2014 年初上市。

7. GTH 和 GTZ 之間有何區別？

GTH 收發器提供 13.1 Gb/s 的線速。采用這種線速的應用包括 10G 光學通信、芯片間接口、復雜背板等。GTH 收發器采用連續時間線性均衡器 ( CTLE) 和判決反饋均衡器 (DFE) 來補償來自通道的信號失真。
GTZ 收發器提供 28.05 Gb/s 的速度，設計面向直接連接 CFP2 和 CFP4 光學模塊的短距離應用，也適用于采用重定時器的較長通道。在上述情況下，僅支持CTLE的接收器就足以補償信號失真。

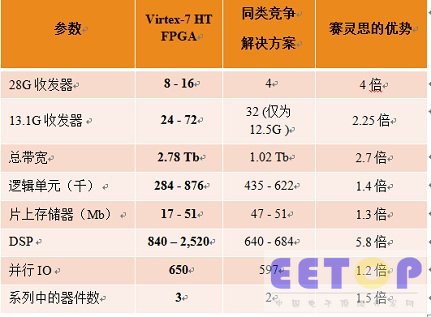

8. Virtex-7 HT 相對于同類競爭解決方案表現如何？

更高的帶寬：單個 FPGA 器件上集成 4 倍以上的 28Gbps 收發器和 72 個 13.1Gbps 收發器，相對于其它可編程解決方案而言帶寬提高達 2.7 倍，而且雙向帶寬達 2.8Tbps，而同類競爭解決方案的雙向帶寬僅為 1Tbps。
更低的抖動：現有的串行收發器技術發射眼部運行速度為 28Gbps，PRBS-31bps，低抖動符合 OIF CEI28G 規范要求。
更低的噪聲：基于 SSI 的架構將模擬和數字電路之間的噪聲耦合減少了 5-10db。
