SG EVO:滿足特定測試需求的多探頭陣列測試系統

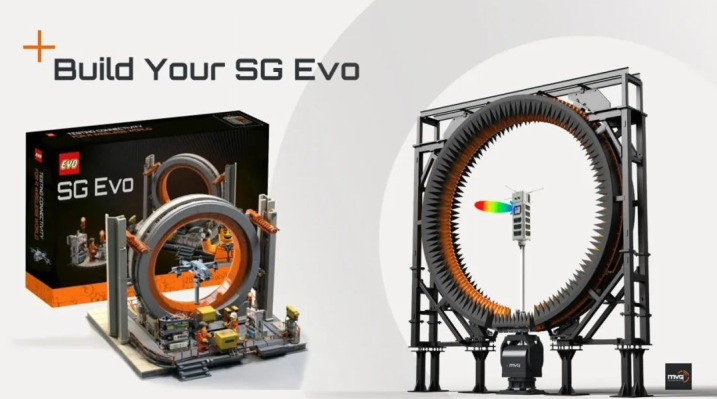

2024-12-31 12:05:59 未知MVG SG Evo是一款用于進行天線球面近場測試和OTA測試的多探頭陣列測試系統，獨特的設計得益于拱形環中的精密定位機制，可實現無限采樣。

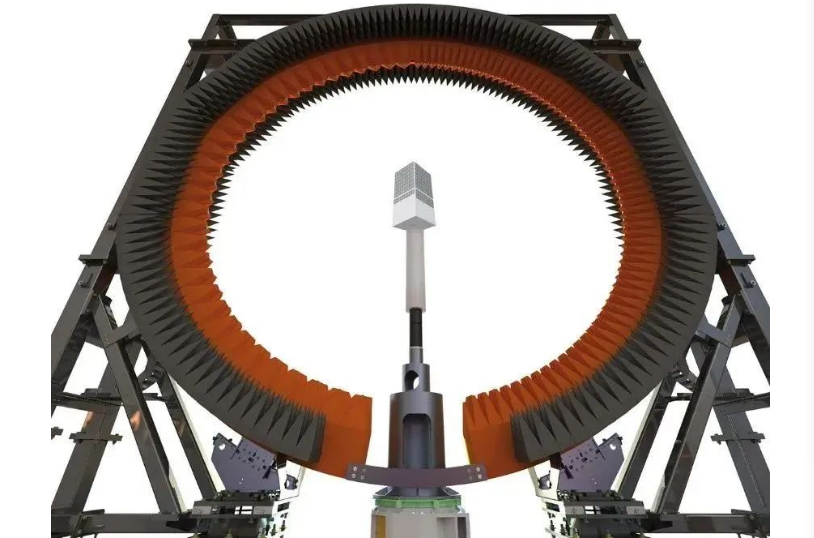

為了測試5G大規模MIMO BTS、衛星及地面終端天線等大型、重型天線，MVG設計出用于進行天線球面近場測試和OTA測試的多探頭陣列測試SG Evo系統。SG Evo的拱形環采用了MVG無限采樣專利技術。
MVG的無限采樣專利技術通過對DUT定位器或探頭陣列進行輕微的機械旋轉來創造額外的虛擬探頭。由于SG Evo系統在拱形環中整合了無限采樣定位功能，無需在多重采樣時傾斜被測設備，即使在測試重型被測設備時也避免了被測設備和方位角定位器的重力偏轉。
此外，無限采樣技術通過旋轉加上探針陣列的額外電子掃描，引入了更多的數據收集點，形成了完整的測量球面，從而獲得了精確的分析能力。因此，SG Evo系統能夠以前所未有的速度給出精準的天線性能測試結果。
SG Evo的模塊化設計還為其架構帶來了靈活性：探頭陣列拱形環和定位器模塊的尺寸可以根據被測設備的典型尺寸和重量來確定，還可以根據被測頻率 (400 MHz至50 GHz) 選擇多套探頭。憑借MVG無限采樣專利技術和這些主要特性，SG Evo能夠以快于傳統測試方法10-100倍的速度進行精準測試和測量。
