2024年10月18日，中星聯華科技（Sinolink Technologies）舉辦“沖云破誤，碼到成功”2024秋季新品發布會，此次發布會上中星聯華推出全新一代高端高速時域儀器----高性能誤碼分析儀。

在發布會上，中星聯華創始人程軍強先生開場發表了講話，從當前熱門應用出發，帶大家走進和了解誤碼儀廣泛的應用前景和嚴苛的技術基礎，歡迎廣大用戶給國產儀器更多的機會，多試用、多提寶貴建議，促進國產儀器更快進步。

在信息技術發展日新月異的今天，中星聯華將一如既往聚焦客戶關切，緊跟行業發展，及時高效滿足客戶需求。我們也將持續以開放包容的心態為國產電子測試測量儀器產品體系增磚添瓦！

隨后中星聯華技術支持總監、測試測量加油站創始人，業內人稱“水哥”的行業應用大咖蘇水金先生，為大家揭曉了中星聯華2024金秋第一款重磅新品-----業內領先的高性能誤碼分析儀！發布會現場蘇水金先生將自身愛好與誤

碼儀產品特色相結合，在跑步機上為大家?guī)?lái)了一場別開生面的發布會，快與穩，酣暢淋漓！

沖云破誤，碼到成功

Sinolink

隨著人工智能、數據中心、5G/6G、云存儲和云計算、以及自動駕駛的飛速發展，高速串行信號的數據速率也越來越高，以太網數據傳輸速率已經從100G、200G迅速攀升至400G、800G、未來的1.6T，這些產業的飛速發展對誤碼儀的速率和性能提出了極高的要求。

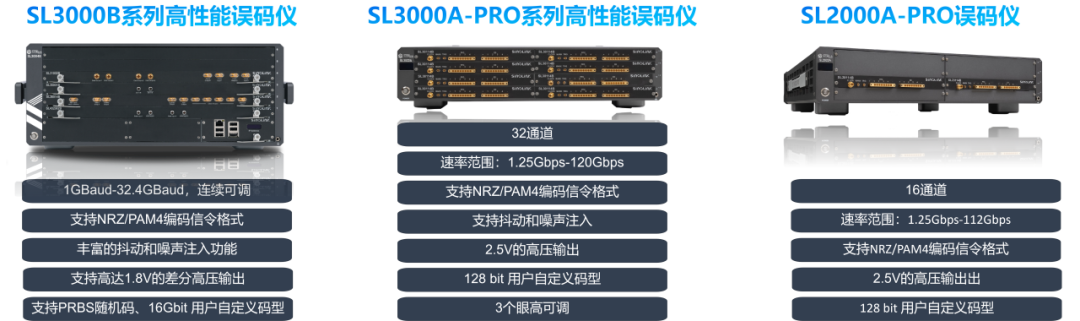

中星聯華作為誤碼儀專家，為應對不同客戶需求和應用場景，發布了三大系列產品：SL3000B、SL3000A-PRO、SL2000A-PRO。

產品數據速率可高達120Gbps，支持注抖加噪創建壓力信號，滿足從芯片、模組，到整機、系統產品研發階段，高速測試應用嚴苛要求，讓全球用戶再添高精尖測量測試設備新選擇！

本次發布的高性能誤碼儀具有如下幾大特色：

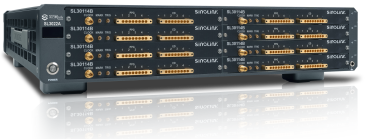

模塊化

多通道靈活配置

32發32收

中星聯華的高性能誤碼分析儀采用模塊化設計，可根據測試需求，靈活的配置通道數和功能。其中3000A-Pro系列誤碼儀單機最多可支持32發32收，單機支持通道數量已經走到了世界的前列，站在誤碼儀行業的高峰。

高速率

1G-120Gbps

數據速率靈活可調

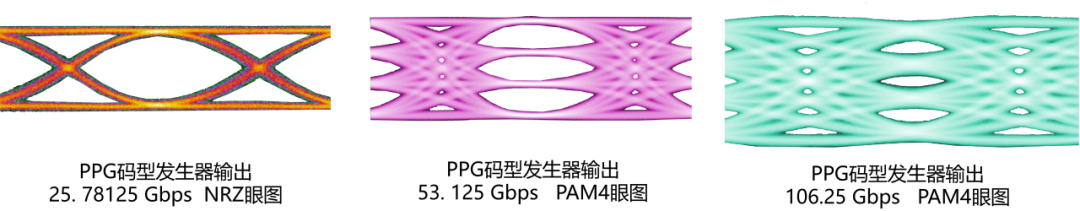

中星聯華的高性能誤碼儀支持NRZ/PAM4切換，每個通道數據速率最低1Gbps，最高支持60GBaud，PAM4到120Gbps，并且速率靈活可調。

壓力眼

注抖加噪

讓信號擁有72般變化

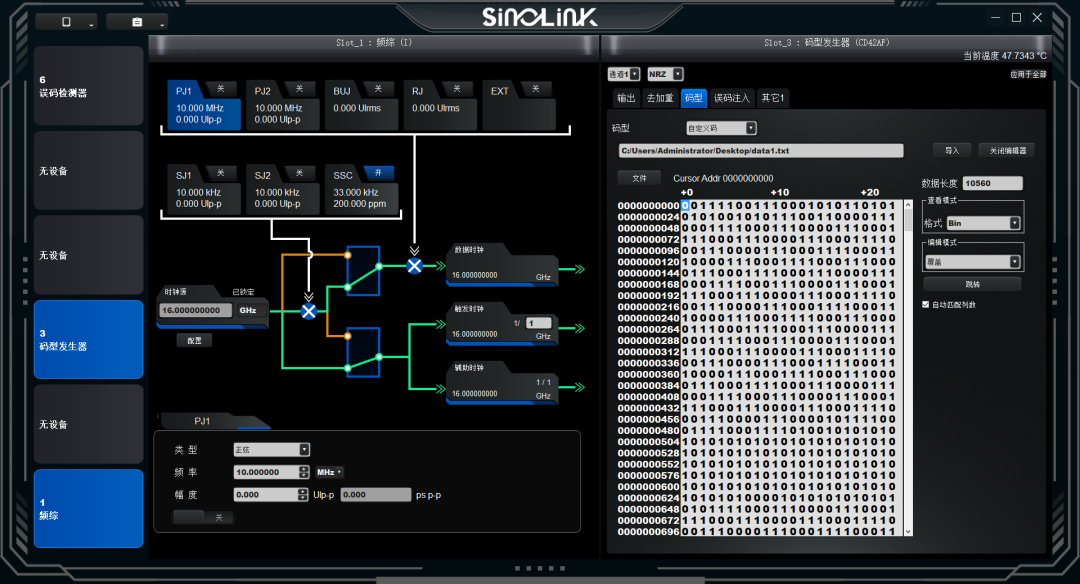

中星聯華的高性能誤碼分析儀是國內首個支持注入抖動和加噪聲創建壓力信號高性能誤碼儀，也是目前國內首款能夠滿足接收端抖動容限JTOL和噪聲容限ITOL測試的誤碼儀，其中可支持的注入抖動類型有低頻正弦抖動、高頻周期抖動、BUJ串?dāng)_抖動、RJ隨機抖動以及SSC擴頻時鐘等；支持的噪聲類型有CMI和DMI和寬帶白噪聲，有效地解決“卡脖子”的難題。

UDP

16Gbit超長用戶自定義碼型

中星聯華的高性能誤碼儀支持偽隨機碼PRBS7/9/13/15/23/31，PRBS13Q，PRBS31Q，JP03B，SSPRQ等及最高16Gbit用戶自定義碼型輸入，可以滿足各種標準和非標準測試要求。

高壓輸出

2.5V差分高壓輸出

中星聯華的高性能誤碼分析儀PPG最高可輸出2.5V差分電壓，可以應對需要高壓輸出的測試場景。

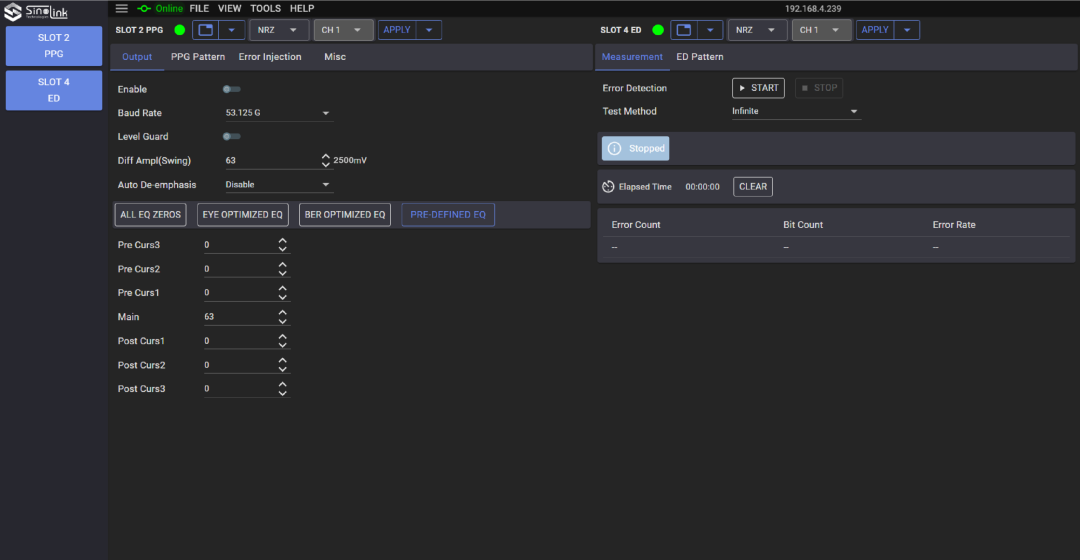

中星聯華高性能誤碼儀支持發送端FFE均衡功能，可設置Pre-Cursor/Post-Cursor/Main-Cursor，內置最高7個Taps FFE，可提供靈活的與失真校準設置來進行通道補償。同時ED誤碼檢測器，內置了CDR時鐘恢復功能，無需外部時鐘輸入就直接可以進行誤碼檢測。誤碼檢測范圍支持：1Gbps-120Gbps，并且支持接收端自動均衡。

典型應用

Sinolink

高速Serdes芯片/接口測試

Part.01

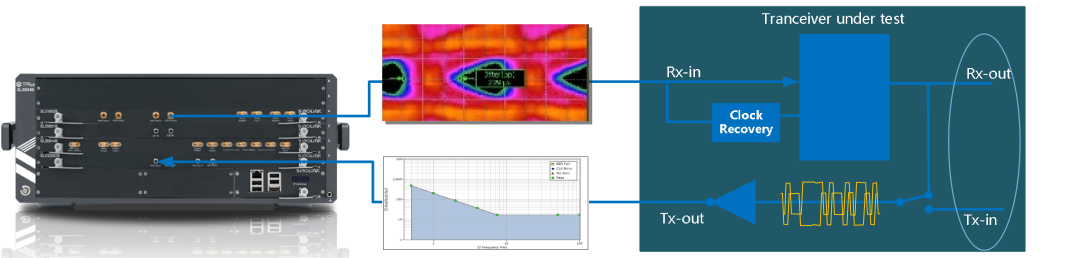

高速芯片/接口接收端

抖動噪聲容限測試

隨著高速總線的數據越來越高，像PCIE4 16G，PCIE5.0數據速率32G，PCIE6.0的數據速率64G，PCIE5.0采用NRZ，PCIE6.0采用是PAM4編碼。

誤碼儀是進行高速接收端測試必備儀器，要做接收端容限測試，需要生成各種壓力信號來模擬真實場景。通過高速誤碼儀的PPG來注入抖動加噪聲來創建壓力信號，模擬真實場景完成接收端端抖動容限和噪聲容限測試。

光通信測試

光模塊是把電信號變成光信號，把光信號變成電信號，因此也被稱為通信界的魔法師。光模塊里用到的芯片可分為光芯片和電芯片，其中激光器、探測器是屬于光芯片；TIA跨阻放大器、LA限幅放大器、CDR時鐘恢復芯片、驅動芯片，DSP，MUX/DEMUX等屬于電芯片。

Part.02

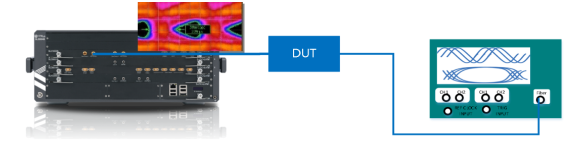

高速光通信激光器芯片晶圓級

眼圖測試

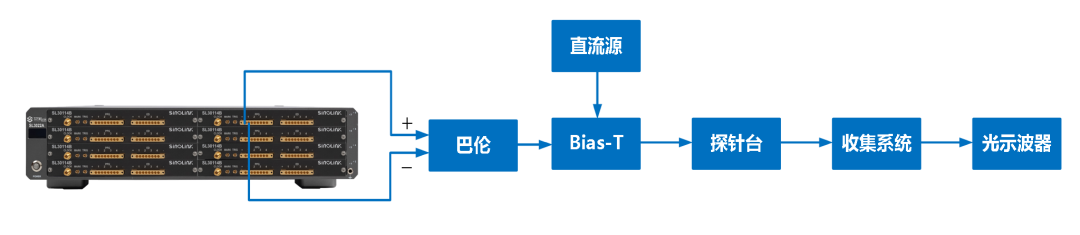

光芯片的性能好壞，需要驗證和測試。光芯片有激光器芯片和探測器芯片，下面是高速光通信激光器芯片晶圓級眼圖測試案例，整個測試系統包括誤碼儀、探針臺、被測晶圓和光示波器。其中誤碼儀的PPG作為電激勵信號，通過探針臺連接到片上晶圓，把輸出的光信號連接到光示波器上進行眼圖測試。

Part.03

電芯片測試

在電芯片測試中，為了驗證TIA跨阻放大器、LA限幅放大器、CDR時鐘恢復芯片、驅動芯片，DSP，MUX、DEMUX等屬于電芯片的極限能力，需要利用誤碼分析儀注入SJ正弦抖動、RJ隨機抖動來創建壓力信號模擬真實環境的型號來評估芯片的極限特性。

Part.04

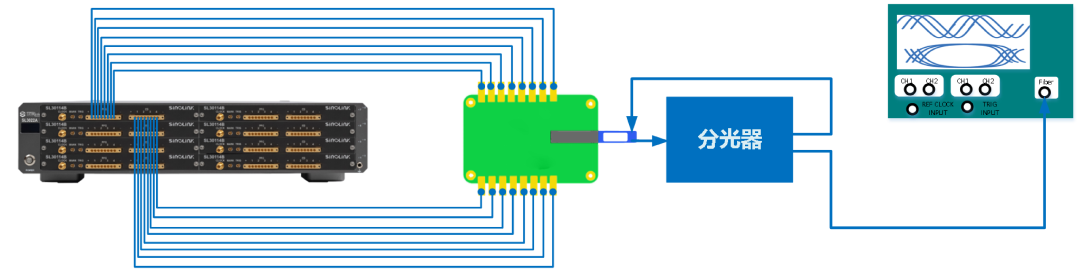

光模塊測試

光模塊中包含了光芯片和電芯片測試，在測試過程中利用誤碼分析儀的PPG輸出高速的偽隨機碼型接到光模塊的測試夾具上，而后利用光示波器測試經過光模塊輸出的光信號的抖動眼圖、Margin、消光比、光功率等，同時利用誤碼分析儀的誤碼檢測端進行誤碼率測試。

高速互連測試

Part.05

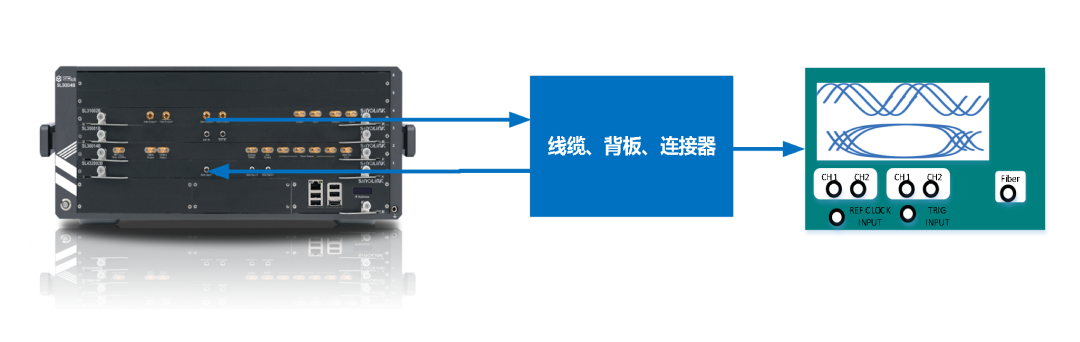

高速互連測試

高速系統中包括發射機、接收機以及高速傳輸互連鏈路，其中高速互連傳輸鏈路包含高速光互連和高速電互連，在高速信號傳輸鏈路中，互連鏈路上任何一個環節的問題，可能影響整個系統工作的效率以及穩定性，因此需要對高速互連中的連接器、線纜、背板等進行驗證和測試。高速互連鏈路除了需要VNA/TDR測試插損和阻抗，還需要用誤碼儀做串?dāng)_源測試以及誤碼率測試，以及利用示波器做抖動眼圖測試，因此誤碼儀是高速互連評估測試中不可獲缺的部分。

相干光通信

Part.06

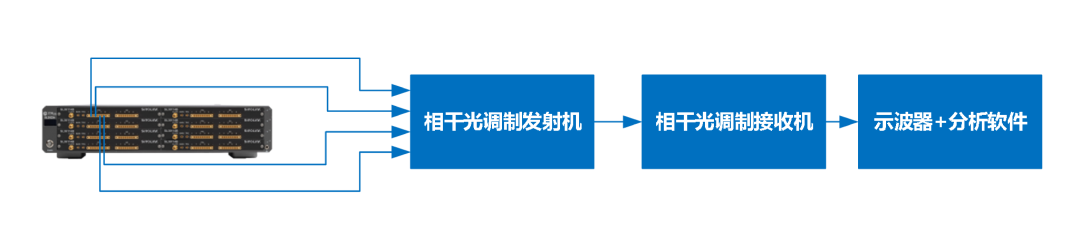

相干光系統驗證

相干光通信廣泛應用于長距離光傳輸網、數據中心短距離光互聯中以及激光通信中。其中構建星間鏈路，利用激光通信可以大幅提升星間鏈路數據傳輸速率。利用誤碼儀的PPG可以產生2/4路基帶IQ 的BPSK、QPSK、16QAM電信號調制到相干光的發射機上，通過光傳輸，相干光接收機收到光信號，把光信號轉成電信號，然后利用示波器采集數據進行處理分析得到星座圖和EVM，來完成相干光系統測試驗證。

中星聯華高性能誤碼分析儀具有模塊化設計、靈活的通道配置、高速率、注抖加噪創建壓力眼信號、超長用戶自定義碼型等業內領先的核心技術，可用于高速Serdes芯片和高速接口、光芯片、光器件、光模塊、光傳輸、高速互連等領域苛刻的測試。

未來，中星聯華將繼續秉承開放包容的心態，在產業龍頭的需求牽引下，在國家的大力支持下，與國內外同行共同成長，不斷開拓，以開放包容的心態持續為國產電子測量儀器產品體系增磚添瓦，為行業應用打造更多可靠易用的測試測量工具！

新品預訂和試用申請

Sinolink

10月18日起，高性能誤碼分析儀將開通試用和預定通道。感興趣的朋友請撥打下方電話或掃描下方二維碼申請樣機試用。
